Vi presentiamo il plotter da disegno di grande formato iDraw H A0, robot da disegno, plotter da disegno a penna, macchina da scrittura, macchina per firme | UUNA TEK, la soluzione definitiva per la creazione di opere d'arte e progetti di design su larga scala. Questa macchina specializzata è progettata per attività come arti generative, design di costumi etnici, marcatura di pelle per valigie, disegno di linee ausiliarie di prodotti meccanici e pressatura di linee di piegatura artigianali, tra le altre.
Caratteristiche principali
-
Tecnologia della catena portacavi
Grazie all'innovativo meccanismo a catena di trascinamento, il disegno risulta fluido anche ad alte velocità. Ciò garantisce un funzionamento fluido e un'uscita precisa a ogni passata.
-
Capacità di montaggio verticale
Progettato per essere versatile, iDraw H può essere montato senza sforzo in verticale, consentendo la creazione di opere d'arte di grandi dimensioni con facilità e precisione.
-
Opzioni di dimensioni supreme:
Scegli tra i formati A2, A1 o A0, con ampio spazio per dare vita alle tue idee più grandiose. La versione A0 misura ben 84,5 x 122,5 cm, offrendo una libertà creativa senza limiti.
-
Potenti motori passo-passo

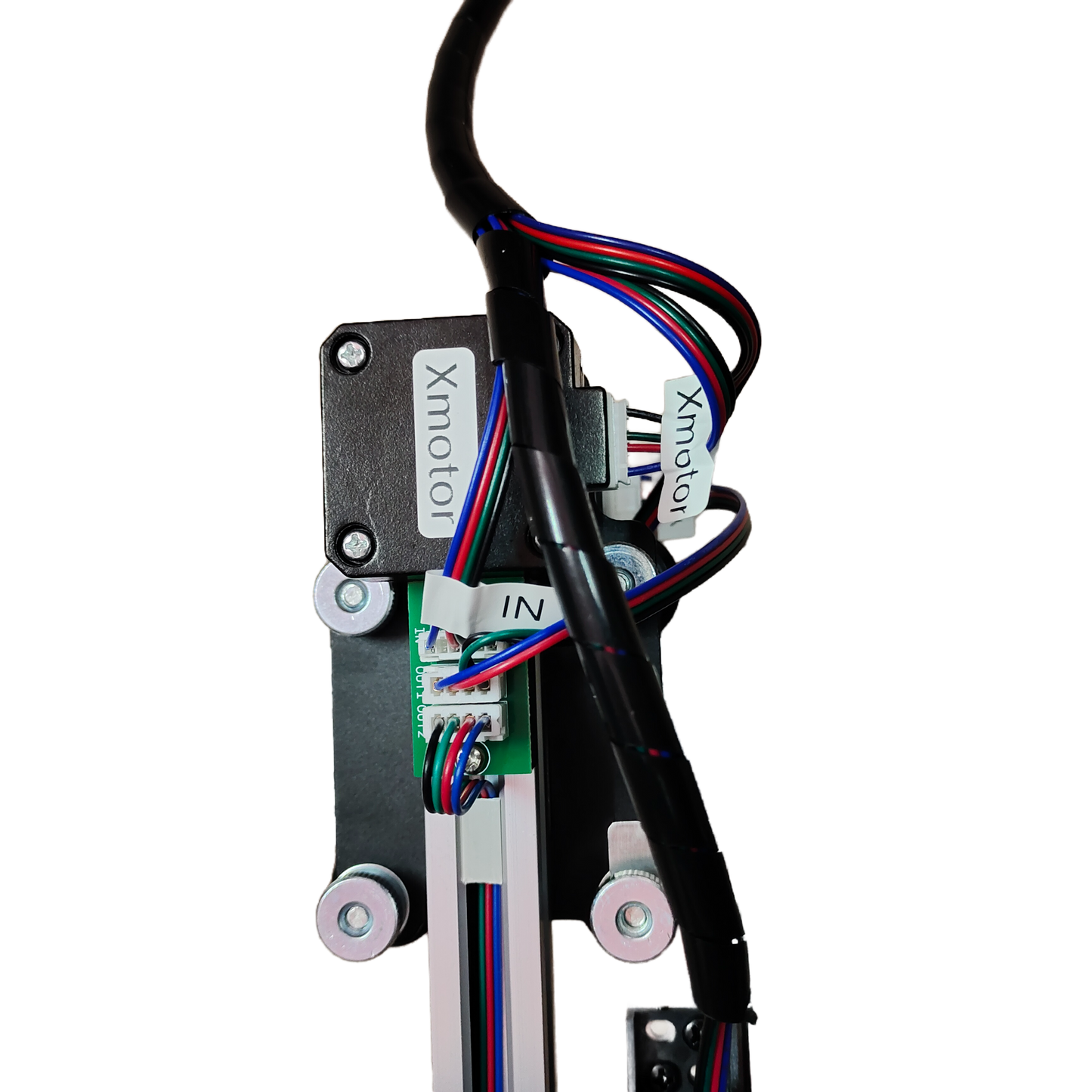

Dotato di 4* 42 motori passo-passo (di più per le dimensioni A1/A0), che garantiscono prestazioni elevate anche con trame più grandi.
-
Velocità senza pari
Con una velocità di scrittura di 0-12.000 mm/min, la versione UUNA TEK H velocizza i tuoi progetti creativi, mantenendo la stessa precisione che caratterizza il nostro marchio.
-
Supporto software completo
Compatibile con Windows 7/8/10 (Inkscape), Mac OS (Inkscape per la scrittura e il disegno, Lightburn per l'incisione laser) e Linux, per garantirti sempre gli strumenti giusti a tua disposizione.
-
Costruito per la precisione
Con una precisione meccanica di Y:0,01 mm e X:0,01 mm, la versione UUNA TEK H è l'incarnazione della perfezione.
-
Connettività intuitiva
Si collega senza problemi tramite USB o Bluetooth, rendendolo versatile e accessibile a tutti.
-
Materiali per telai di prima classe
Realizzato con una miscela di profili in alluminio e piastre in acciaio, per garantire durata e longevità.
-
Potenza adattabile
Grazie al funzionamento in un'ampia gamma di tensioni (110 V-220 V), è pronto all'uso ovunque ti trovi.
-
Opzioni laser versatili
Scegli tra teste laser da 500 mW a 15 W per incidere legno, plastica, pelle e carta.
Contenuto comprimibile
Notifica
UUNA TEK® H A0/A1/A2 è un derivato del plotter a penna UUNA TEK® H A3 senza base, appositamente riprogettato per un'area di stampa più ampia.
Nonostante il carrello migliorato, questi modelli più grandi devono generalmente essere utilizzati a velocità inferiori rispetto a un normale UUNA TEK® H A3 per ottenere la stessa qualità.
Per ridurre i costi di spedizione e il rischio di danni, questi modelli vengono spediti parzialmente smontati e la spedizione avviene direttamente dal nostro produttore cinese. A causa di questi elevati costi di spedizione, non accettiamo resi o rimborsi, ma possiamo fornire sostituzioni gratuite per eventuali parti difettose e assicurarci che funzionino correttamente. Possiamo fornire un rimborso completo solo in caso di problemi di qualità e mancata fornitura di soluzioni.
Le tasse di importazione dovrebbero essere addebitate dalla dogana.
Sono davvero grandi.
Queste unità sono realizzate su ordinazione, in produzione limitata, la cui produzione richiederà almeno un mese e la spedizione almeno 5-10 giorni lavorativi. Inviateci un'e-mail all'indirizzo uunatek@gmail.com per confermare tutto dopo aver effettuato l'ordine.
Si prega di notare che più grande è la macchina, maggiore è la deviazione. La macchina A2-A0 presenta una deviazione fino a 0,5 mm sull'asse X e fino a 0,6 mm sull'asse Y. È possibile che il nastro trasportatore o altre parti si allentino durante il trasporto transfrontaliero a lunga distanza. Se ciò non fosse accettabile, si consiglia di scegliere una macchina più piccola, come il formato A3, o una macchina più grande come la UUNA TEK 3.0.
In questo caso, potrebbe essere necessario regolare la macchina da remoto dopo averla ricevuta, tramite il nostro incontro online qui: https://calendly.com/uunatek/idraw-support, oppure guardando le nostre istruzioni video su YouTube qui: https://www.youtube.com/watch?v=QlrD2w3Zo2M&t=1403s. Allo stesso tempo, se le impostazioni del software consentono il movimento avanti e indietro, la deviazione aumenterà. In questo caso, consigliamo:
1. Provare a scrivere a una velocità inferiore e utilizzare la velocità di disegno predefinita consigliata di 2000 mm/min
2. Non attivare la funzione di ottimizzazione automatica, consentendo spostamenti avanti e indietro, per ridurre la deviazione
3. Provare a utilizzare l'asse X come asse centrale dell'immagine
4. Utilizzare una penna ad asciugatura rapida
5. Provare a utilizzare carta da disegno e fissare la carta
6. L'opera d'arte non deve essere troppo complessa. Se è davvero complicata, si consiglia di disegnarla in più parti
Specifica
Scheda madre: Drawcore V2.0
Firmware: Compatibilità GRBL
Componenti aggiuntivi: Controllo UUNA TEK® 2.0
Materiali del telaio: Profilo in alluminio + Piastra in acciaio
Area di lavoro: A2: (41,9 x 59,4 cm) A1: (59,4 x 84,4 cm), A0: (84,4 x 116,8 cm)
Motori: 4 motori passo-passo da 42 mm (è possibile utilizzare più motori passo-passo per i formati A1/A0)
Precisione meccanica: Y: 0,01 mm, X: 0,01 mm
Velocità di scrittura: 0-12.000 mm/min (più lenta del formato A3)
Baud rate: 115200 - 921600 (predefinito: 115200)
Formato di input: JPG, JPEG, PNG, BMP, SVG, ecc.
Tensione di ingresso: 110 V-220 V (compatibile)
Uscita adattatore di alimentazione: 12 V / 1 A
Temperatura di esercizio: -20 °C - 50 °C
Dimensioni del prodotto: A0: 130 x 112 x 15,4 cm, A1: 95 x 84 x 15,4 cm, A2: 70 x 70 x 15,4 cm
Peso netto: 6,3 kg per A0, 5,4 kg per A1, 4,3 kg per A2
Dimensioni della confezione: A0 (134 x 19 x 19 cm), A1 (99 x 19 x 17 cm), A2 (74 x 19 x 18 cm)
Peso della confezione: 6,3 kg per A0, 5,4 kg per A1, 4,5 kg per A2.
Interruttore limitato: Y
Angolo regolabile per la penna: 70-90 gradi
Connettività: USB, Bluetooth
Supporto sistemi operativi e software: Windows 7/8/10 (Inkscape), Mac OS (Inkscape per scrittura e disegno, Lightburn per incisione laser), Linux
Lista imballaggio
1 plotter a penna UUNA TEK iDraw H A2/A1/A0
1 kit di strumenti
1 guida rapida
1 biglietto di ringraziamento
Software
Scarica il software Inkscape e i file completi qui >>>.
Puoi trovare il software per Windows, Mac, Linux, così come la guida all'assemblaggio hardware e i dettagli di installazione del software.
Per chi necessita di funzioni avanzate:
1. Per chi necessita della funzione di salvataggio del file grafico, scarica questa versione >>>
2. Per chi necessita della funzione di unione e-mail,
Windows: scarica questa versione >>>
Mac o Linux: scarica questa versione >>>
3. Per chi necessita della funzione laser, scarica questa versione >>>
4. Cosa succede se ho delle nozioni di programmazione di base e voglio modificare i parametri originali per superare il limite di velocità? Scarica questa versione >>>
Tutorial
Guarda i tutorial video per i plotter a penna di grande formato, inclusi assemblaggio, regolazione della cinghia e installazione delle testine laser per le macchine iDraw H in formato A0/A1, qui>>>
Altri tutorial:
Per il plotter a penna UUNA TEK® 1.0, guarda i tutorial video qui>>>
Per il plotter a penna UUNA TEK® 2.0, guarda i tutorial video qui>>>
Per il plotter a penna UUNA TEK® H, guarda i tutorial video qui>>>
Per il software, guarda il video qui>>>
Per la funzione laser, guarda i tutorial video qui>>>
Politiche
Politica di spedizione: tutti gli ordini saranno evasi entro 48 ore lavorative. Tutti i pacchi saranno spediti tramite DHL/UPS/USPS dai nostri magazzini cinesi o dal magazzino Amazon; la consegna a destinazione richiederà 5-7 giorni lavorativi. Avviso di ritardo durante i periodi di saldi. Consulta la politica completa qui>>>
Politica di reso: offriamo una garanzia di 1 anno per tutti i prodotti. Reso e rimborso gratuiti saranno forniti solo per eventuali problemi di qualità o danni durante la consegna. Contattaci tramite support@uunatek.com prima di restituire il prodotto. Consulta la politica completa qui>>>
Domande frequenti
Perché la mia funzione Auto Home non funziona bene?
Ecco alcuni suggerimenti per l'utilizzo della funzione Auto Home.
1. Verificare che i cavi dell'interruttore di contatto siano collegati correttamente, seguendo questa guida: https://www.youtube.com/watch?v=5B4nb2k6eAc
2. Spostare manualmente il carrello dell'asse X verso sinistra fino in fondo e verificare che tocchi l'interruttore di contatto dell'asse X.
3. Spostare manualmente il carrello dell'asse Y all'indietro fino in fondo e verificare che tocchi l'interruttore di contatto dell'asse Y.
4. Assicurarsi che i cavi siano disposti correttamente in modo che non rimangano impigliati nei carrelli XY, consultando questa guida per organizzare il cavo dell'asse Z: https://www.youtube.com/watch?v=LTwPYPh3rdE
Se è possibile modificare l'impostazione di quanto possono essere sollevate/abbassate le penne?
Il codice limita l'altezza dell'asse Z per impostazione predefinita, ma è possibile regolare le seguenti impostazioni come immagini per una maggiore flessibilità.
1.idraw_deps>idraw2_0internal>idraw.py
Regola l'altezza da 10 all'altezza desiderata, ad esempio 30, su self.options.pen_pos_up e self.options.pen_pos_down.
Scarica l'immagine 1
2. idraw2_0.inx
Regola max="10.0" all'altezza desiderata su 5.0
Scarica l'immagine 2
