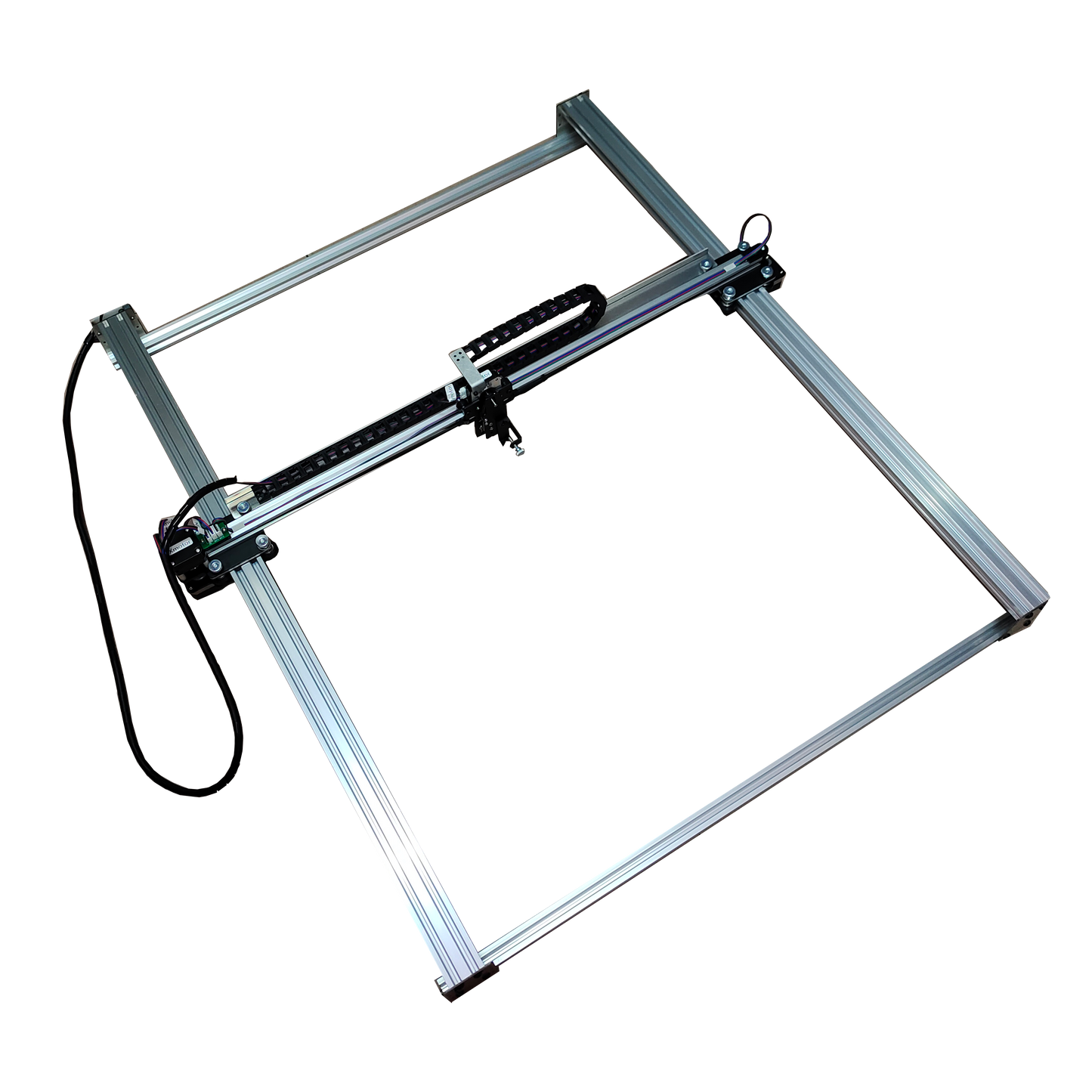

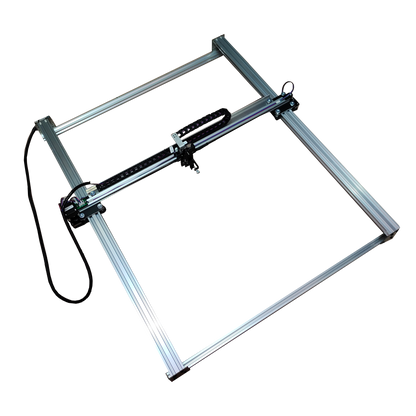

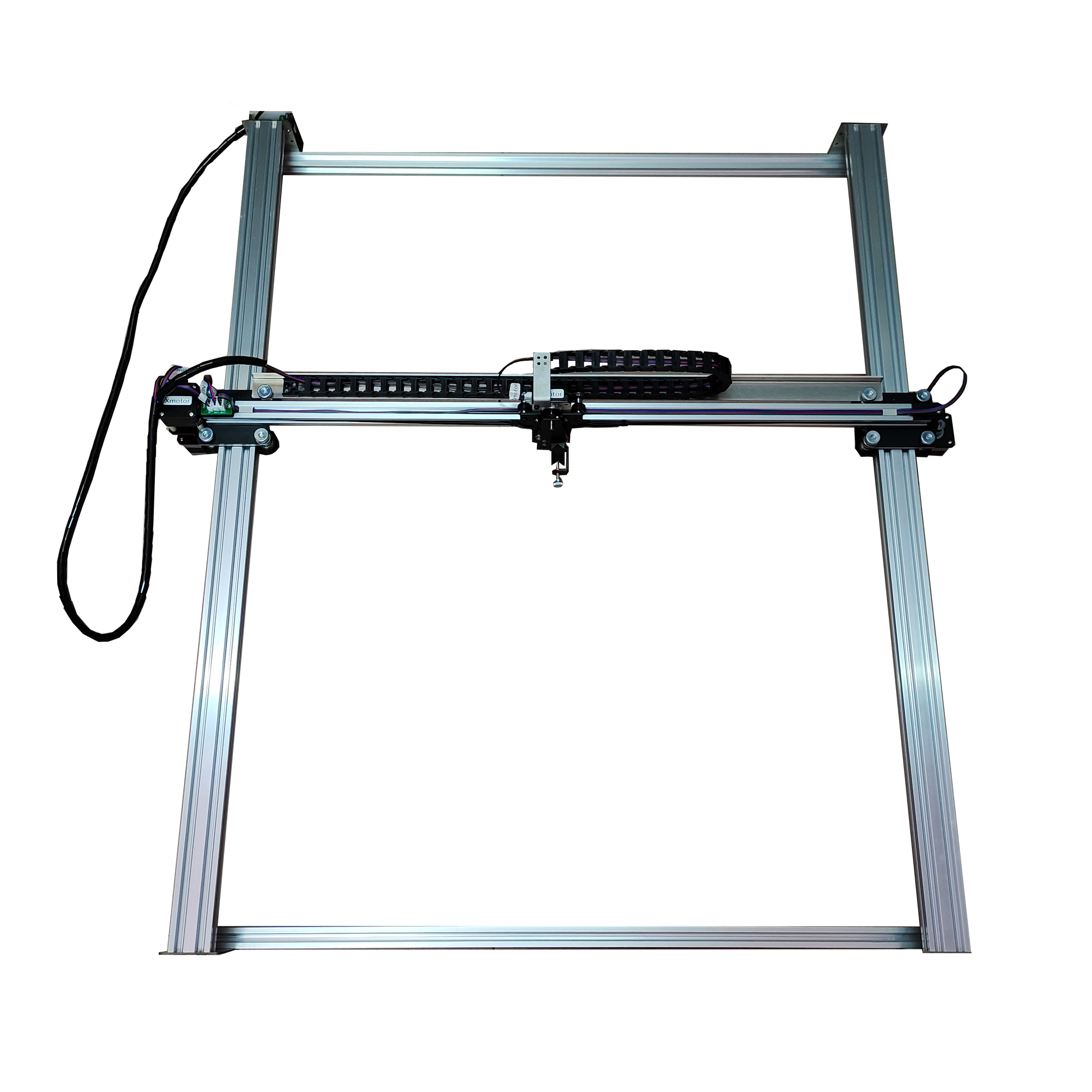

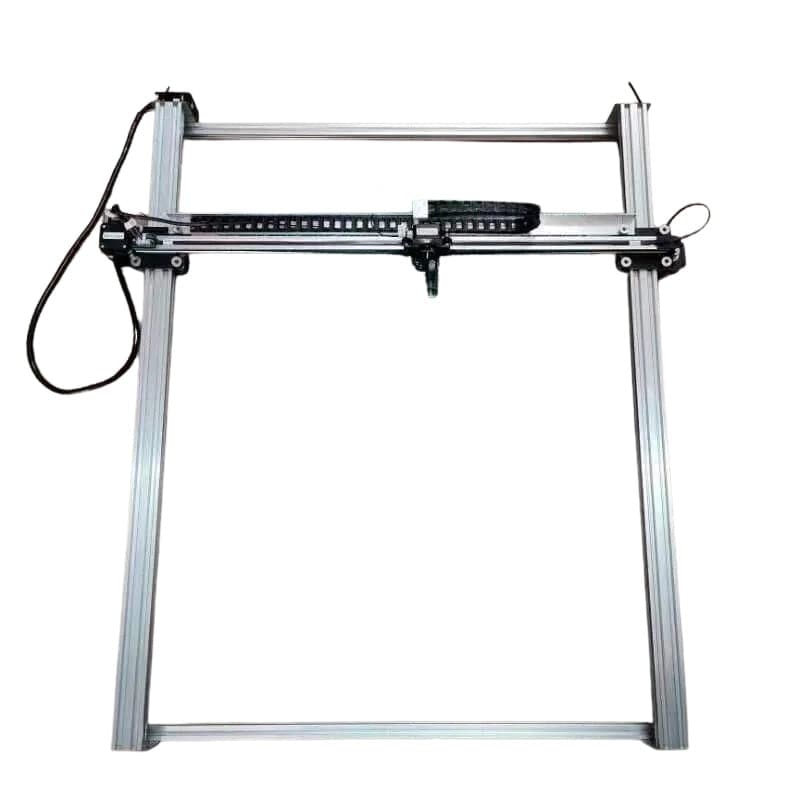

Plotter per grandi formati iDraw H A1 ricondizionato, robot da disegno, plotter per penne, macchina da disegno, macchina per la scrittura, macchina per firme| UUNA TEK

Plotter per grandi formati iDraw H A1 ricondizionato, robot da disegno, plotter per penne, macchina da disegno, macchina per la scrittura, macchina per firme| UUNA TEK

€767,95 EUR
€1.536,95 EUR €767,95 EUR
Saldi Esaurito
Spedizione calcolata al momento del pagamento.
Spina
🎃 Spooky Bundle Deals | Get 35% OFF 🦇

Siamo lieti di offrire le versioni con confezione aperta delle nostre macchine da disegno plotter a penna iDraw H A1 a un prezzo vantaggioso! Queste macchine sono state restituite da clienti che avevano aperto le confezioni, ma hanno deciso di restituirle per motivi sconosciuti tramite Amazon. Ti assicuriamo che tutte le funzioni e gli accessori sono completi e sono stati accuratamente ispezionati dai nostri magazzini locali.

Presentiamo la macchina da disegno plotter a penna, robot da disegno e macchina da scrittura per plotter di grande formato iDraw H A1 con confezione aperta | UUNA TEK, la soluzione definitiva per la creazione di opere d'arte e progetti di design su larga scala. Questa macchina specializzata è progettata per attività come l'arte generativa, la progettazione di costumi etnici, la marcatura della pelle dei bagagli, il tracciamento di linee ausiliarie per prodotti meccanici e la pressione di linee di piegatura per prodotti artigianali, tra le altre.

Visualizza tutti i dettagli

Cerchi un plotter da disegno di medio-grande formato ad alta precisione?

iDraw H A1 offre precisione, versatilità e affidabilità per il disegno, la scrittura a mano e l'incisione laser. Ideale per:

  • Arte generativa
  • Calligrafia
  • Disegno tecnico
  • Artigianato e marcatura della pelle

Shipping, Warranty & Support

🌍

Free Worldwide Shipping

Delivered anywhere in the world at no extra cost.

🔄

30-Day Easy Returns

Hassle-free returns or exchanges within 30 days.

💎

Lifetime Care Guarantee

Support for your machine for its entire lifetime.

📞

Dedicated Customer Support

Help available via email, chat, or Zoom.

🎓

Free Personal Training

Learn to set up and use your machine easily.

Caratteristiche principali

  • Compatibilità universale con il G-Code: precisione plug-and-play

    Per la maggior parte dei designer, calligrafi e titolari di aziende, serve un sistema che funzioni perfettamente con gli strumenti che già conoscete. La nostra linea di prodotti standard offre la piena compatibilità con il G-code open source, permettendovi di importare direttamente i vettori da Inkscape (con le nostre estensioni proprietarie), LightBurn o Adobe Illustrator, generare il percorso utensile e iniziare subito a tracciare. Non è richiesta alcuna programmazione: solo automazione industrializzata della scrittura a mano.

  • Scrittura in blocco senza sforzo con stampa unione e supporto per i font Hershey

    Tutti i plotter a penna UUNA TEK iDraw supportano la stampa unione tramite e-mail per scrivere in blocco lettere, buste, biglietti e inviti. Utilizza i font Hershey per una grafia simile a quella umana.

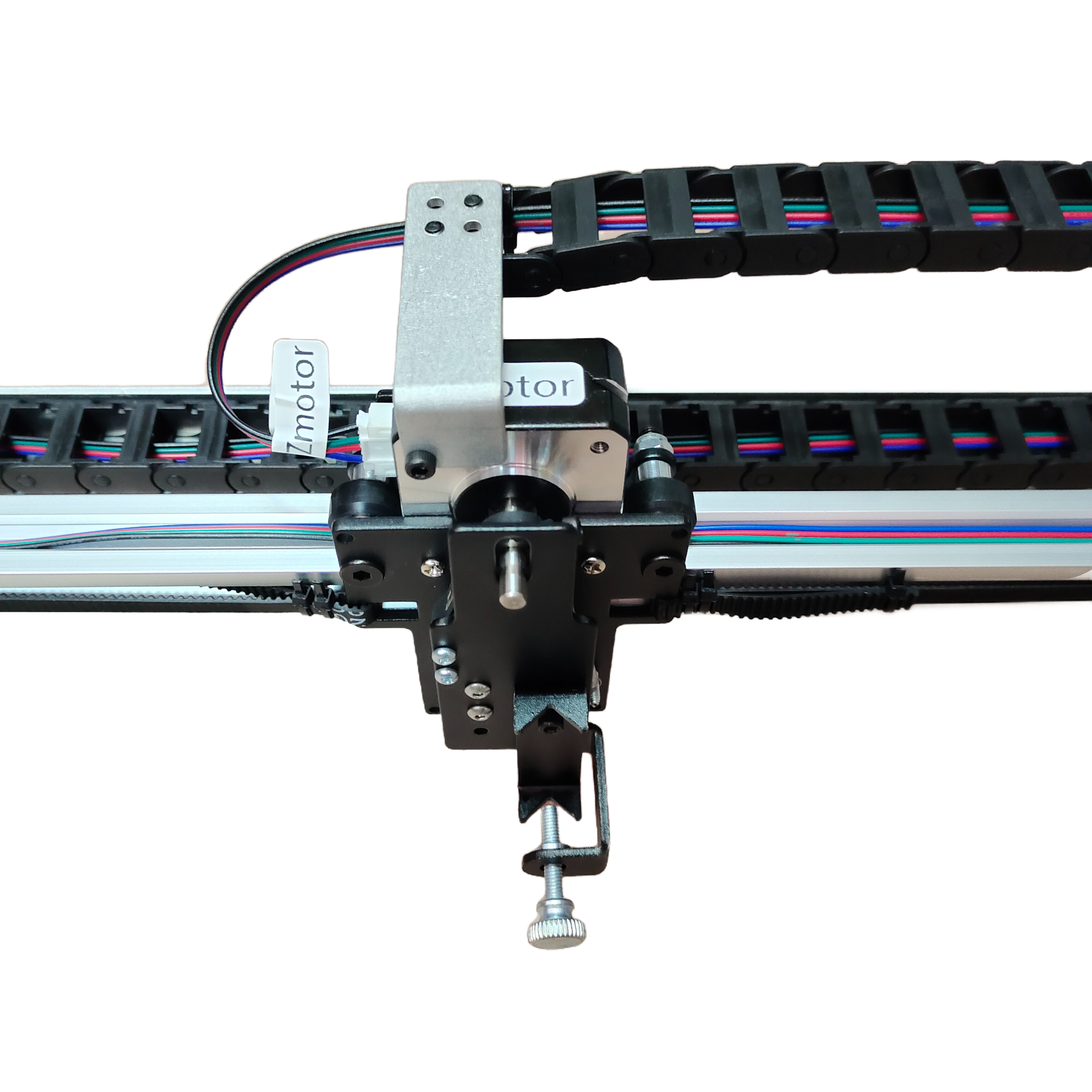

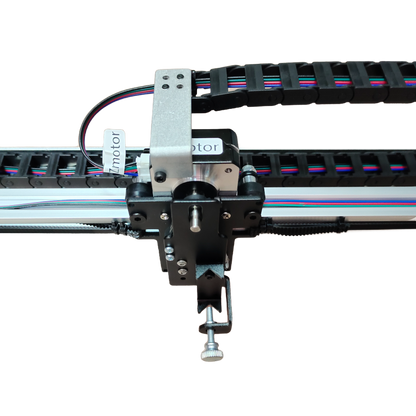

  • Tecnologia delle catene portacavi

    Vivi un disegno fluido anche ad alte velocità, grazie all'innovativo meccanismo a catena portacavi. Questo garantisce un funzionamento regolare e un risultato preciso a ogni tratto.

  • Possibilità di montaggio verticale

    Progettato per la versatilità, iDraw H può essere montato verticalmente senza sforzo, consentendo di creare opere d'arte di grandi dimensioni con facilità e precisione.

  • Opzioni di formato Supreme:

    Scegli tra i formati A2, A1 o A0, con spazio sufficiente per dare vita alle tue idee più grandiose. La versione A1 misura 23.4 x 33.1 pollici, offrendo una tela ampia per i tuoi progetti creativi.

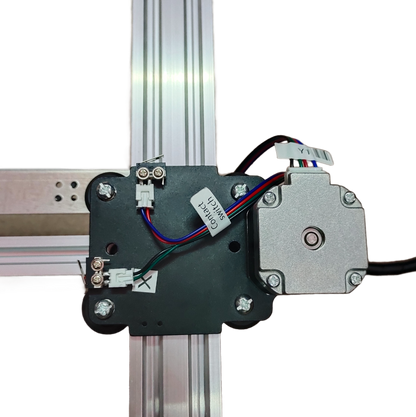

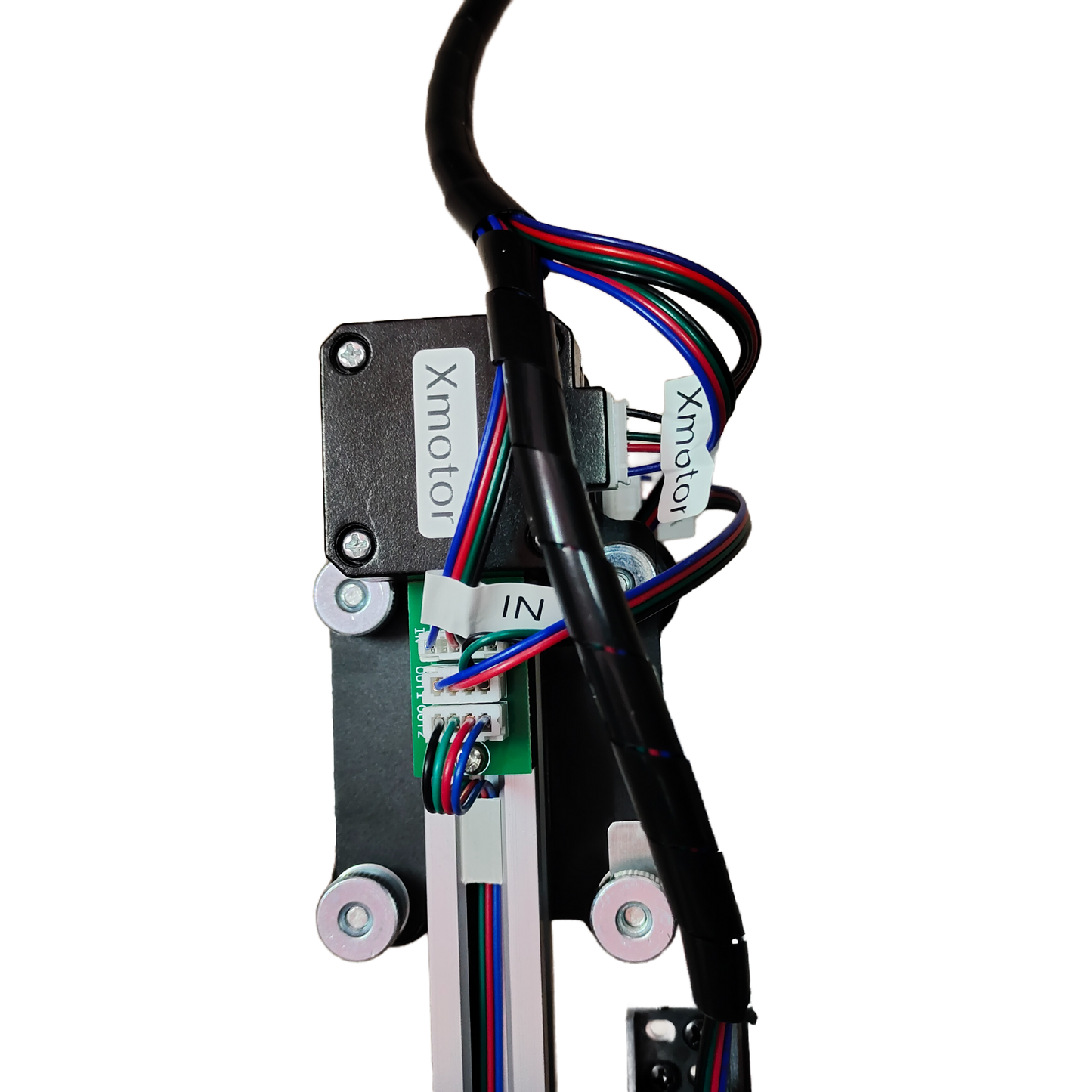

  • Potenti motori passo-passo

    Dotato di 4 motori passo-passo 42 (più per i formati A1/A0), garantisce prestazioni affidabili anche con plotter di grandi dimensioni.

  • Velocità senza pari

    Con una velocità di scrittura di 0-12.000MM/MIN, UUNA TEK H Version realizza rapidamente i tuoi progetti creativi, mantenendo la stessa precisione che contraddistingue il nostro marchio.

  • Assistenza software completa

    Compatibile con Windows 7/8/10/11 o versioni successive (Inkscape), Mac OS (Inkscape per scrivere e disegnare, Lightburn per l'incisione laser) e Linux, per assicurarti di avere gli strumenti giusti a tua disposizione.

  • Progettato per la precisione

    Con una precisione meccanica di Y:0.01 mm e X:0.01 mm, UUNA TEK H Version è l'incarnazione della perfezione.

  • Connettività intuitiva

    Connettiti senza problemi tramite USB o Bluetooth, rendendolo versatile e accessibile a tutti.

  • Materiali per telai di livello mondiale

    Realizzato con una combinazione di profili in alluminio e piastre in acciaio, per garantire durata e longevità.

  • Potenza adattabile

    Funzionando in un'ampia gamma di tensione (110V-220V), è pronto all'uso ovunque tu sia.

  • Opzioni laser versatili

    Seleziona teste laser da 500 mW a 15 W per incidere legno, plastica, pelle e carta.

iDraw H A2 vs A1 vs A0 – Choosing the Right Size

Size Dimensions Best Use Cases
A2 16.5 x 23.4 inches Compact drawings, calligraphy, small-scale generative art
A1 23.4 x 33.1 inches Medium artwork, prototypes, classroom use
A0 33.1 x 46.8 inches Large-format designs, detailed calligraphy, large generative art projects

Notifica

UUNA TEK® H A0/A1/A2 è una serie di plotter a penna derivati dal plotter a penna UUNA TEK® H A3 senza base, appositamente riprogettati per un'area di disegno più ampia.

Anche con il carrello migliorato, questi modelli più grandi generalmente devono essere utilizzati a velocità inferiori rispetto a un normale UUNA TEK® H A3 per ottenere la stessa qualità.

Per ridurre i costi di spedizione e il rischio di danni, questi modelli vengono spediti parzialmente smontati e direttamente dal nostro produttore cinese. A causa degli elevati costi di spedizione, non accettiamo resi o rimborsi, ma possiamo fornire gratuitamente parti sostitutive per eventuali componenti difettosi e assicurarci che il prodotto funzioni. Possiamo fornire un rimborso completo solo in caso di problemi di qualità e qualora non fossimo in grado di fornire una soluzione.

Le eventuali tasse d'importazione devono essere pagate alla dogana.

Sono davvero molto grandi.

Queste unità vengono prodotte su ordinazione, in quantità limitate; la produzione richiede almeno un mese e la spedizione almeno 5-10 giorni lavorativi. Dopo aver effettuato l'ordine, contattaci via email all'indirizzo uunatek@gmail.com per confermare tutti i dettagli.

Tieni presente che più grande è la macchina, maggiore sarà la deviazione. La macchina A2-A0 può presentare una deviazione fino a 0,5 mm sull'asse X e fino a 0,6 mm sull'asse Y. È possibile che il nastro trasportatore o altre parti si allentino durante il trasporto a causa della lunga spedizione transfrontaliera. Se ciò è inaccettabile, si consiglia di scegliere una macchina più piccola, come il formato A3, oppure una macchina più grande della UUNA TEK 3.0.

In questo caso, potrebbe essere necessario regolare la macchina da remoto dopo averla ricevuta, tramite il nostro incontro online qui: https://calendly.com/uunatek/idraw-support, oppure guardare qui le istruzioni video sul nostro canale YouTube: https://www.youtube.com/watch?v=QlrD2w3Zo2M&t=1403s. Allo stesso tempo, se le impostazioni del software consentono il movimento avanti e indietro, la deviazione aumenterà.
In questo caso, consigliamo:
1. Prova a scrivere a una velocità inferiore e usa la velocità di disegno predefinita consigliata di 2000mm/min
2. Non attivare la funzione di ottimizzazione automatica che consente il movimento avanti e indietro, così da ridurre la deviazione
3. Cerca di usare l'asse X come asse centrale del disegno
4. Usa una penna ad asciugatura rapida
5. Cerca di usare carta da disegno e fissala
6. L'opera non dovrebbe essere troppo complessa. Se è davvero complessa, si consiglia di disegnarla in più parti

Specifiche

【Prestazioni e precisione】
• Area di lavoro (disegno): 23,4" × 33,1" (594 × 841 mm) — Compatibile con formato A1 completo e ANSI D
• Velocità massima di scrittura: 0 - 472,44 pollici/min (0 - 12.000 mm/min)
• Precisione meccanica: Y: 0,0004" (0,01 mm), X: 0,0004" (0,01 mm)
• Corsa verticale della penna (asse Z): 0,39" (10 mm)

【Compatibilità con strumenti e hardware】
• Diametro della penna supportato: fino a 0,63" (16 mm)
• Angolazione regolabile della penna: 70° - 90° (supporta pennelli inclinati e penne calligrafiche)
• Motori: 4 motori passo-passo NEMA 17 (42) ad alta coppia (configurazione multi-motore passo-passo per la stabilità nei grandi formati)
• Interruttori di fine corsa: integrati (assi X/Y)
• Materiali del telaio: profilo industriale in alluminio + piastra in acciaio per impieghi gravosi

【Caratteristiche fisiche e dimensioni】
• Dimensioni del prodotto (A1): 37,4" × 34,5" × 6,1" (950 × 876 × 155 mm)
• Dimensioni della confezione (A1): 39,0" × 7,8" × 6,7" (991 × 198 × 170 mm)
• Peso netto: 11,0 lb (5,0 kg)
• Peso di spedizione: 12,0 lb (5,4 kg)

【Elettronica e connettività】

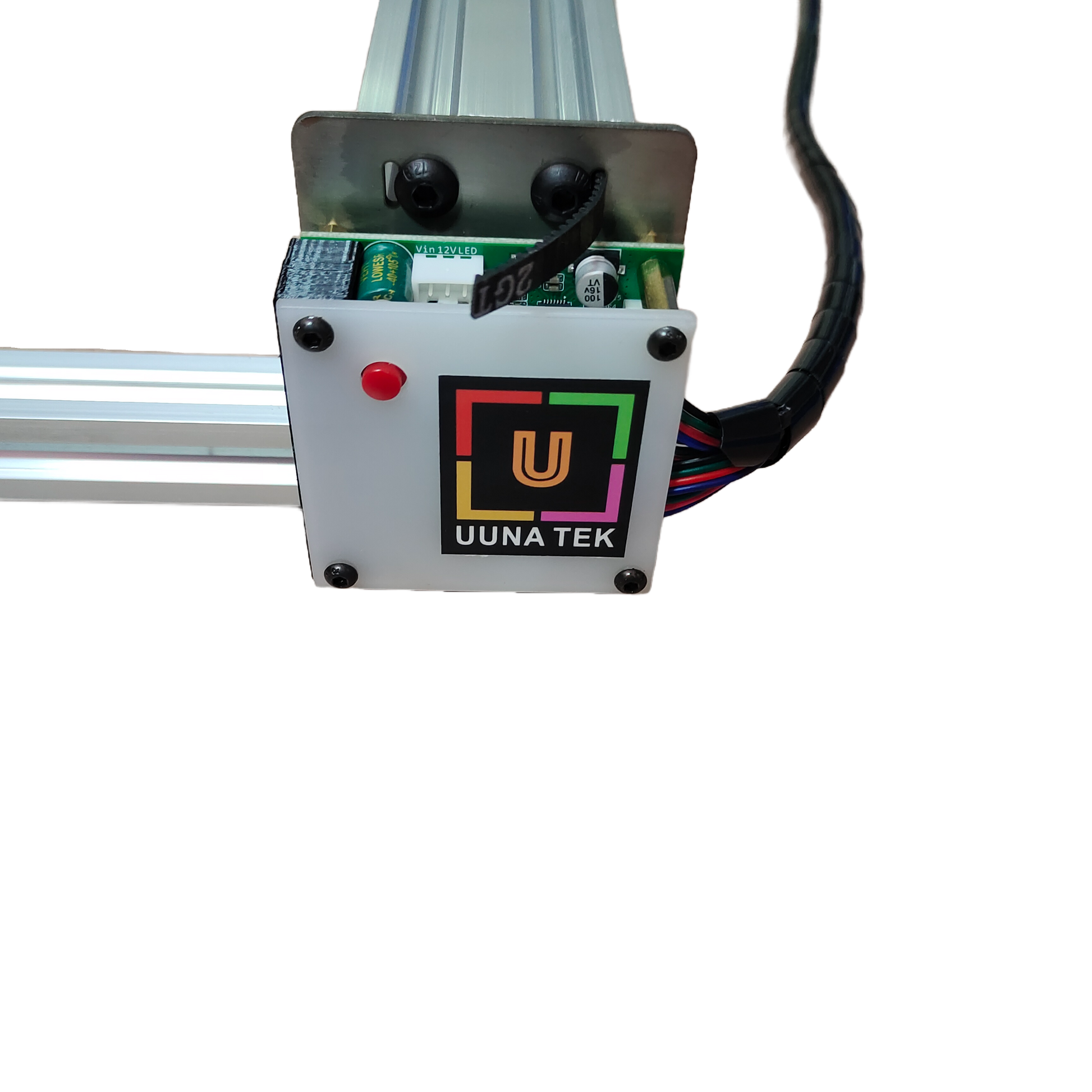

• Scheda madre: DrawCore V2.0
• Connettività: USB, Bluetooth
• Tensione di ingresso: 110 V - 220 V CA (compatibile a livello globale)
• Uscita dell'alimentatore: 12 V / 1 A
• Temperatura di esercizio: da -4 °F a 122 °F (da -20 °C a 50 °C)

【Software e controllo】
• Firmware: compatibile con GRBL
• Software di controllo / componenti aggiuntivi: estensione di controllo UUNA TEK® 2.0
• Sistemi operativi supportati: Windows 7/8/10/11+, macOS, Linux
• Software compatibile: Inkscape (scrittura/disegno), LightBurn (incisione laser)
• Formati di file supportati: SVG, JPG, JPEG, PNG, BMP, G-code, ecc.

Lista di imballaggio

1 X UUNA TEK iDraw H A2/A1/A0 plotter a penna

1 X kit di strumenti

1 X guida rapida

1 X biglietto di ringraziamento

Software

Scarica il software Inkscape e i numerosi file qui>>>.

Qui puoi trovare il software per Windows, Mac e Linux, oltre alla guida di assemblaggio dell'hardware e ai dettagli sull'installazione del software.

Per chi ha bisogno di funzioni avanzate:

1. Per chi ha bisogno della funzione per salvare il file del tracciato, scarica questa versione>>>

2. Per chi ha bisogno della funzione di unione email,

Windows: scarica questa versione>>>

Mac o Linux, scarica questa versione>>>

3. Per chi ha bisogno della funzione laser, scarica questa versione>>>

4. E se ho conoscenze di base di programmazione e voglio modificare i parametri originali per superare il limite di velocità? Scarica questa versione>>>

Tutorialերյ

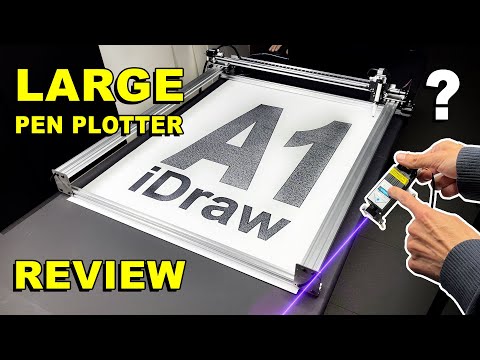

Guarda qui i video tutorial per i plotter da penna di grande formato, inclusi il montaggio, la regolazione della cinghia e l’installazione delle testine laser per le macchine iDraw H di formato A0/A1 qui>>>

Altri tutorial:

Per il plotter da penna UUNA TEK® 1.0, guarda i video tutorial qui>>>

Per il plotter da penna UUNA TEK® 2.0, guarda i video tutorial qui>>>

Per il plotter da penna UUNA TEK® H, guarda i video tutorial qui>>>

Per il software, guarda il video qui>>>

Per la funzione laser, guarda i video tutorial qui>>>

Normative

Politica di spedizione: Tutti gli ordini verranno evasi entro 48 ore lavorative. Tutti i pacchi verranno spediti con DHL/UPS/USPS dai nostri magazzini in Cina o dal magazzino Amazon; la consegna a destinazione richiederà 5-7 giorni lavorativi. Possibili ritardi durante i periodi di saldi. Consulta la politica completa qui>>>

Politica sui resi: Offriamo una garanzia di 1 anno su tutti i prodotti. Il reso gratuito e il rimborso saranno forniti esclusivamente in caso di problemi di qualità o danni verificatisi durante la consegna. Contattaci tramite support@uunatek.com prima di effettuare il reso. Consulta la politica completa qui>>>

Feature iDraw H (A2 / A1 / A0) UUNA TEK 3.0 (A2 / A1 / A0)
Working / Drawing Area A2: 16.5 × 23.4 in
A1: 23.4 × 33.1 in
A0: 33.1 × 46.8 in 		A2: 594 × 420 mm
A1: 841 × 594 mm
A0: 1189 × 841 mm
Frame / Build Materials Aluminum profile + steel plate Q235 carbon steel + aluminum alloy
Motors 4 × 42-stepper motors (more for A1 / A0) X: 42-stepper, Y: 42/57-stepper, Z: 42-stepper
Mechanical Precision / Repeat Accuracy 0.01 mm (X & Y) ± 0.1 mm – 0.02 mm
Maximum / Nominal Speed (Writing) 0 – 12,000 mm/min - High-speed: up to 20,000 mm/min (X/Y/Z)
- Default drawing: 12,000 mm/min
- Silent mode: up to 10,000 mm/min
Motherboard / Firmware / Control Drawcore V2.0; GRBL compatible Custom GRBL-board
Connectivity USB, Bluetooth USB (default), WiFi (default), SD‑card offline(default)
Software / Supported Formats JPG, PNG, SVG, etc.
Inkscape (Windows/Mac), Lightburn (laser) Formats: SVG, DXF, JPG, PNG, BMP, PDF 		UUNA TEK 3.0 App, Inkscape, UGS, Lightburn, LaserGRBL
Formats: SVG, DXF, JPG, PNG, BMP, PDF
Input Voltage / Power 110V–220V input; adapter 12V / 1A AC 110V–230V input; DC 12V or 24V output
Operating Temperature –20°C to +50°C –20°C to +55°C
Net Weight A2: ~ 9 lb
A1: ~ 11 lb
A0: ~ 14 lb 		A2: ~ 17.5 kg
A1: ~ 32 kg
A0: ~ 48 kg
Pen / Pen Holder Adjustable angle: 70°–90°, supports pens up to 16 mm width Adjustable angle: 0°–90°, supports pens up to 17.5 mm width
Laser Options Supports 500 mW to 15 W heads 10 W laser head
Mounting / Orientation Supports vertical mounting All-in-one ready-to-run; vertical mounting not recommended
Accuracy / Deviation Warning Potential deviation after shipping: up to 0.5 mm (X), 0.6 mm (Y) —
Noise / Operation No specific decibel info Operates under ≈ 60 dB (silent guide rails + drive)

Domande frequenti

1. Quale penna e quale carta sono consigliate per ottenere risultati ottimali?

Per tracciare linee precise, si consiglia una penna Rotring Isograph da 0,4 mm con inchiostro nero Rotring . Per la carta, la carta Bristol da 493 mm × 610 mm è una buona scelta, perché offre una superficie liscia che riduce al minimo i graffi.

2. Come evitare che la penna graffi la carta?

Il meccanismo di sollevamento della penna di iDraw include una molla che aggiunge una pressione eccessiva.Rimuovere la molla superioreriduce la pressione da ~181g a ~80g, riproducendo la pressione basata sulla gravità dei plotter Axidraw. La sola regolazione della vite inferiore non è sufficiente. Gli utenti hanno confermato che questa regolazione elimina i graffi.

3. Quanto tempo richiede il tracciamento e quali impostazioni di velocità vengono utilizzate?

Un disegno dettagliato in formato A1 ha richiesto 3–4 ore a 6000mm/min. Il tempo avrebbe potuto essere ridotto con strumenti di ottimizzazione del percorso come Optimizer di PlotterFiles, ma l’utente ha trasmesso GCode personalizzato senza ottimizzare i percorsi di spostamento

4. È possibile controllare iDraw senza il plugin di Inkscape?

Sì. iDraw utilizza un controller basato su GRBL (modificato come "DrawCore"). Gli utenti possono inviare direttamente il GCode tramite strumenti come Universal Gcode Sender (UGS) o uno script Python personalizzato. Nota:

  • iDraw non supporta i comandi ad arco G2/G3; le curve devono essere convertite in polilinee.
  • Potrebbe essere necessario regolare i sistemi di coordinate (ad es., invertire l'asse Y)

5. Come garantire la precisione ed evitare oscillazioni nei grafici di grandi dimensioni?

  • Calibra la macchina: stringi le cinghie, squadra gli assi e regola le viti senza testa.
  • Usa polilinee ad alta risoluzione (ad esempio, con spaziatura di 0.25mm) per ottenere curve uniformi.
  • Il design a telaio H di iDraw migliora la stabilità per formati più grandi come A1.

6. Perché la funzione Auto Home non funziona bene?

Ecco alcuni suggerimenti per utilizzare Auto Home.
1. Verifica che i cavi degli interruttori di contatto siano collegati correttamente, seguendo questa guida: https://www.youtube.com/watch?v=5B4nb2k6eAc
2. Sposta manualmente il carrello dell'asse X tutto a sinistra, finché non è possibile andare oltre, e verifica se tocca l'interruttore di contatto dell'asse X.
3. Sposta manualmente il carrello dell'asse Y tutto indietro, finché non è possibile andare oltre, e verifica se tocca l'interruttore di contatto dell'asse Y.
4. Assicurati che i cavi siano disposti correttamente, in modo che non rimangano impigliati nei carrelli XY. Consulta questa guida per organizzare il cavo dell'asse Z: https://www.youtube.com/watch?v=LTwPYPh3rdE

7: Cosa devo fare se premo il pulsante rosso e la macchina si arresta? Posso riprendere il tracciato?

Sì, puoi riprendere il lavoro dopo aver premuto il pulsante rosso di arresto di emergenza. Una volta premuto, la macchina si metterà in pausa e attenderà ulteriori istruzioni. Per continuare:

  1. Apri il software Inkscape.
  2. Vai al menu Estensioni.
  3. Trova la sezione Riprendi.
  4. Seleziona Riprendi (dall'inizio) o Riprendi (dal punto di pausa) a seconda che tu voglia ricominciare dall'inizio o continuare dal punto esatto in cui ti sei fermato.

👉 Suggerimento: Assicurati sempre di scegliere l'opzione di ripresa corretta in base all'avanzamento del progetto, per evitare disegni sovrapposti o incompleti.

8. L'asse Z può regolare la distanza di lavoro?

Sì, l’asse Z può regolare la distanza di lavoro da 0 a 10 mm.

9. È possibile controllare il tempo di abbassamento della penna?

Sì, il tempo di abbassamento della penna può essere controllato.

10. La macchina supporta i comandi G-code?

Sì, supporta i comandi G-code. Il firmware della scheda madre è compatibile con GRBL.

11. L'asse Z può sollevare e premere uniformemente con un carico utile di circa 30-35 g (come una sonda in acciaio pieno Ø10 mm, lunga 5 cm)?

Sì, è possibile. La macchina supporta carichi fino a 200 grammi e un diametro massimo di 15 mm.

12. Il telaio è abbastanza stabile da evitare vibrazioni durante la pressione?

Sì, la struttura a H è sufficientemente stabile. La velocità operativa è regolabile.

13. Se è possibile modificare in qualche modo l'impostazione relativa a quanto è possibile alzare/abbassare le penne?

Per impostazione predefinita, il codice limita l’altezza dell’asse Z; puoi modificare le seguenti impostazioni come mostrato nelle immagini per ottenere maggiore flessibilità.

1. idraw_deps>idraw2_0internal>idraw.py

Modifica l’altezza da 10 a quella desiderata, ad esempio 30, in self.options.pen_pos_up e self.options.pen_pos_down.

Scarica immagine 1

2. idraw2_0.inx

Modifica max="10.0" impostando l’altezza desiderata in <param name="pen_pos_down" type="float" min="0.1" max="10.0" _gui-text="Altezza penna: GIÙ, (mm):">5.0</param>

Scarica immagine 2

14. È possibile montare iDraw H A1 in verticale?

Sì! La versione A1 supporta il montaggio verticale, perfetto per opere d'arte di grandi dimensioni, progetti scolastici o disegno tecnico.

15. Come posso evitare che la penna graffi o danneggi la carta?

Regola l'angolo del portapenna (70°–90°) e assicurati di impostare correttamente la pressione nel software. Le superfici di carta lisce sono ideali per ottenere risultati puliti.

16. Quanto velocemente può disegnare iDraw H A1 e quale velocità dovrei usare?

La velocità massima di scrittura è di 12.000 mm/min. Per calligrafie molto dettagliate o opere d’arte generative, si consiglia una velocità moderata per ottenere la massima precisione.

17. Posso controllare iDraw H A1 senza utilizzare il plugin di Inkscape?

Sì. La macchina supporta diverse piattaforme software, tra cui Inkscape, LightBurn (per l’incisione laser) e i comandi G-code.

18. Quanto è preciso iDraw H A1 per progetti di formato medio-grande?

La precisione meccanica è di 0.01 mm per entrambi gli assi X e Y, garantendo disegni dettagliati, calligrafia e scrittura a mano nei formati da A2 ad A0.
Possibile deviazione dopo la spedizione: fino a 0.5 mm (X), 0.6 mm (Y)” – mantieni, ma sottolinea che si applica ai formati da A2 ad A0.

19. iDraw H A1 supporta l'incisione laser?

Assolutamente. Compatibile con teste laser da 500 mW a 15 W, può incidere legno, pelle, plastica e carta con grande precisione.

20. Come collego e utilizzo iDraw H A1?

Connettiti tramite USB o Bluetooth, quindi usa il software che preferisci (compatibile con Windows, Mac o Linux). Sono inclusi tutorial dettagliati e formazione personalizzata per una configurazione semplice.

21. L'asse Z può adattarsi a diverse altezze della penna o a diverse teste laser?

Sì. L'asse Z consente di regolare l'altezza della penna e di sollevarla/abbassarla con fluidità, risultando adatto a vari tipi di penne o strumenti per l'incisione.

22. Il telaio è sufficientemente stabile da evitare vibrazioni durante le stampe di grandi dimensioni?

Sì. Il telaio A1 è realizzato con profili in alluminio + piastra in acciaio per garantire la stabilità, anche quando si realizzano disegni di medie e grandi dimensioni o si utilizza l'incisione laser.

Suggerimenti aggiuntivi

  • Alternative alle penne: Le penne tecniche più datate con inchiostro di china (compatibile con la penna) o le penne gel bianche per la carta scura sono opzioni valide.
  • Sistema di coordinate: Dopo il ritorno alla posizione iniziale ($H), la posizione iniziale effettiva di iDraw è l’angolo in alto a sinistra. I plugin di terze parti potrebbero usare origini non standard, quindi si consiglia la calibrazione manuale.
  • Algoritmo per tracciati complessi: L’utente ha utilizzato un automa cellulare 1D con algoritmi per cammini euleriani per ottimizzare la connettività delle linee, riducendo i sollevamenti superflui della penna.
