Presentiamo iDraw H A2 Pen Plotter Drawing Robot Pen Plotter Drawing Machine Writing Machine Signature Machine| UUNA TEK, la soluzione definitiva per la creazione di opere d'arte e progetti di design su scala più ampia. Questa macchina specializzata è pensata per attività come arte generativa, design di costumi tradizionali, marcatura su pelle per valigeria, tracciatura di linee ausiliarie per prodotti meccanici e pressatura di linee di piegatura per lavori artigianali, tra le altre.
Si noti che questa versione non dispone di una piastra di base. Grazie
Che cos'è iDraw H A2 Pen Plotter?

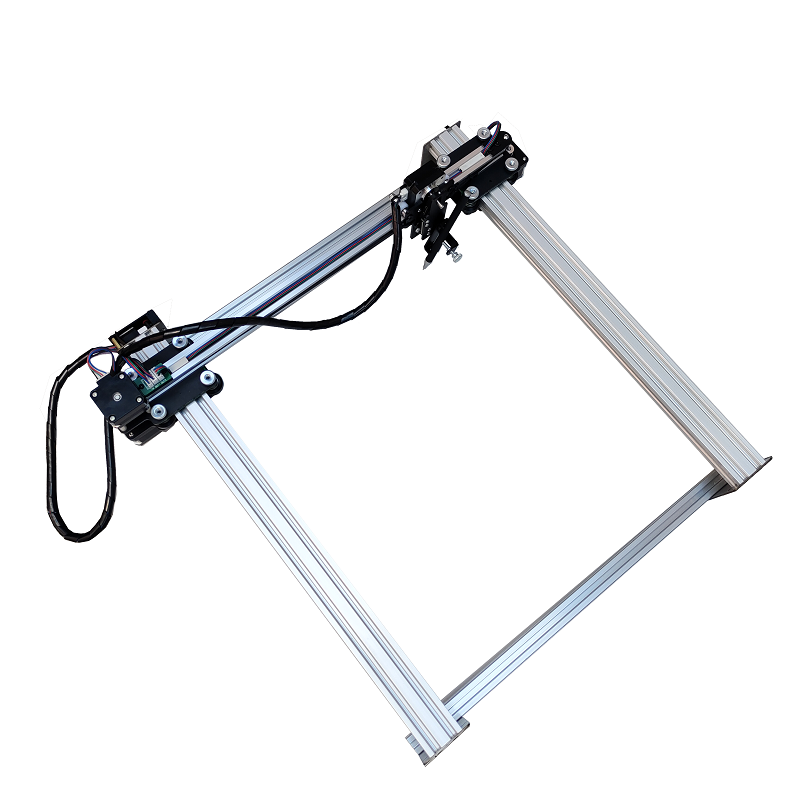

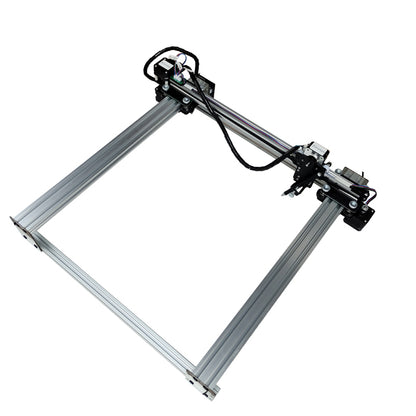

iDraw H A2 è un plotter da disegno robotico ad alta precisione in grado di gestire opere d'arte e progetti di design di dimensioni superiori al formato A2. Combina precisione meccanica, software personalizzabile e opzioni di montaggio flessibili per offrire disegni, scrittura a mano e incisioni laser di qualità professionale.
A differenza dei plotter standard, supporta diversi materiali ed è progettato per applicazioni sia artistiche che industriali, risultando adatto a:
- Artisti che creano calligrafie dettagliate o arte generativa
- Designer che lavorano su prototipi, linee meccaniche o motivi decorativi
- Educatori che insegnano il disegno tecnico e la scrittura a mano
- Artigiani che utilizzano pelle, legno e carta per progetti personalizzati
Cerchi un plotter a penna di grande formato ad alta precisione?
Il iDraw H A2 Pen Plotter di UUNA TEK è progettato per creativi, designer ed educatori che necessitano di precisione, versatilità e affidabilità nel disegno, nella scrittura a mano e nell'incisione laser. Ideale per arte generativa, calligrafia, disegno tecnico, artigianato e marcatura della pelle, questo robot da disegno trasforma le idee in risultati visivi su larga scala.
Shipping, Warranty & Support
Free Worldwide Shipping
Delivered anywhere in the world at no extra cost.
30-Day Easy Returns
Hassle-free returns or exchanges within 30 days.
Lifetime Care Guarantee
Support for your machine for its entire lifetime.
Dedicated Customer Support
Help available via email, chat, or Zoom.
Free Personal Training
Learn to set up and use your machine easily.
Caratteristiche principali
-
Compatibilità universale con il G-Code: precisione plug-and-play
Per la maggior parte dei designer, calligrafi e titolari di aziende, serve un sistema che funzioni perfettamente con gli strumenti che già conoscete. La nostra linea di prodotti standard offre la piena compatibilità con il G-code open source, permettendovi di importare direttamente i vettori da Inkscape (con le nostre estensioni proprietarie), LightBurn o Adobe Illustrator, generare il percorso utensile e iniziare subito a tracciare. Non è richiesta alcuna programmazione: solo automazione industrializzata della scrittura a mano.
-
Scrittura in blocco senza sforzo con stampa unione e supporto per i font Hershey
Tutti i plotter a penna UUNA TEK iDraw supportano la stampa unione tramite e-mail per scrivere in blocco lettere, buste, biglietti e inviti. Utilizza i font Hershey per una grafia simile a quella umana.
-

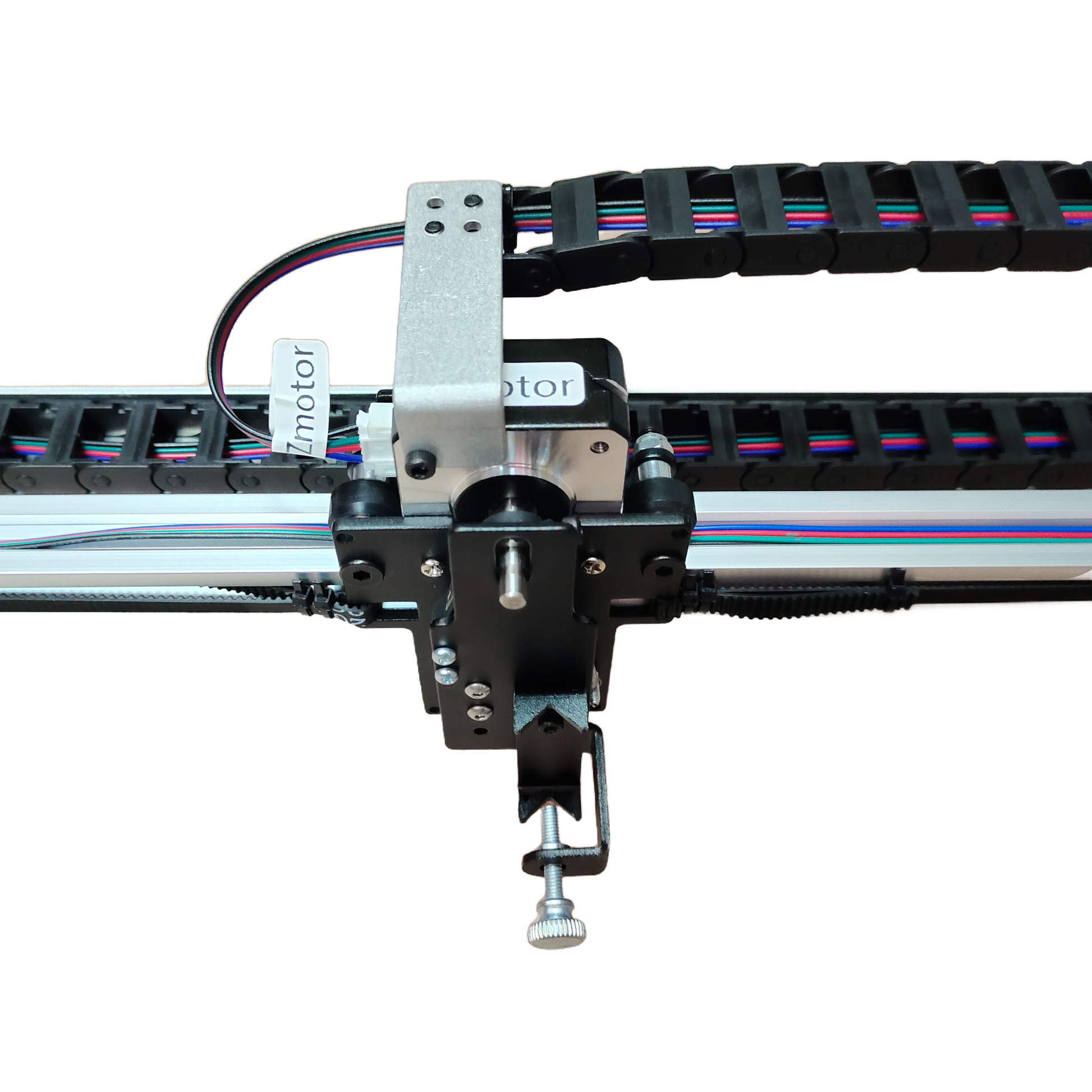

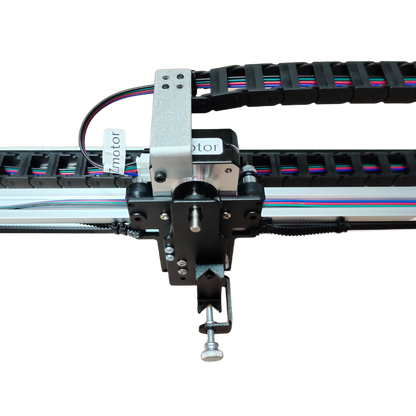

Tecnologia delle catene portacavi
Vivi un disegno fluido anche ad alte velocità, grazie all'innovativo meccanismo a catena portacavi. Questo garantisce un funzionamento regolare e un risultato preciso a ogni tratto.
-
Possibilità di montaggio verticale

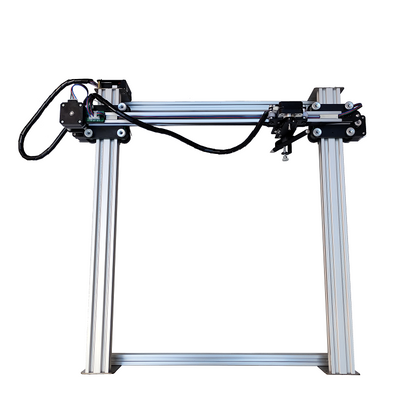

Progettato per la versatilità, iDraw H può essere montato verticalmente senza sforzo, consentendo di creare opere d'arte di grandi dimensioni con facilità e precisione.
-
Opzioni di formato Supreme:
Scegli tra i formati A2, A1 o A0, con spazio sufficiente per dare vita alle tue idee più ambiziose. La versione A2 misura 16.5 x 23.4 pollici, offrendo una tela compatta ma versatile per la tua creatività.
-
Potenti motori passo-passo
Dotato di 4 motori passo-passo 42 (più per i formati A1/A0), garantisce prestazioni affidabili anche con plotter di grandi dimensioni.
-
Velocità senza pari
Con una velocità di scrittura di 0-12.000MM/MIN, UUNA TEK H Version realizza rapidamente i tuoi progetti creativi, mantenendo la stessa precisione che contraddistingue il nostro marchio.
-
Assistenza software completa
Compatibile con Windows 7/8/10/11 o versioni successive (Inkscape), Mac OS (Inkscape per scrittura e disegno, Lightburn per incisione laser) e Linux, per assicurarti di avere gli strumenti giusti a tua disposizione.
-
Progettato per la precisione
Con una precisione meccanica di Y:0.01 mm e X:0.01 mm, UUNA TEK H Version è l'incarnazione della perfezione.
-
Connettività intuitiva
Connettiti senza problemi tramite USB o Bluetooth, rendendolo versatile e accessibile a tutti.
-
Materiali per telai di livello mondiale
Realizzato con una combinazione di profili in alluminio e piastre in acciaio, per garantire durata e longevità.
-
Potenza adattabile
Funzionando in un'ampia gamma di tensione (110V-220V), è pronto all'uso ovunque tu sia.
-
Opzioni laser versatili
Seleziona teste laser da 500 mW a 15 W per incidere legno, plastica, pelle e carta.
Contenuto comprimibile
Notifica
UUNA TEK® H A0/A1/A2 è una versione derivata del plotter da disegno UUNA TEK® H A3 senza base, appositamente riprogettata per un'area di disegno più ampia.
Anche con il carrello migliorato, questi modelli più grandi generalmente devono essere utilizzati a velocità inferiori rispetto a un normale UUNA TEK® H A3 per ottenere la stessa qualità.
Per ridurre i costi di spedizione e il rischio di danni, questi modelli vengono spediti parzialmente smontati e direttamente dal nostro produttore cinese. A causa degli elevati costi di spedizione, non accettiamo resi o rimborsi, ma possiamo fornire gratuitamente parti sostitutive per eventuali componenti difettosi e assicurarci che il prodotto funzioni. Possiamo fornire un rimborso completo solo in caso di problemi di qualità e qualora non riuscissimo a fornire una soluzione.
Le imposte di importazione devono essere pagate alla dogana.
Sono davvero molto grandi.
Queste unità vengono prodotte su ordinazione, in quantità limitate; la produzione richiederà almeno un mese e la spedizione almeno 5-10 giorni lavorativi. Scriveteci all'indirizzo uunatek@gmail.com per confermare tutti i dettagli dopo aver effettuato l'ordine.
Si prega di notare che più grande è la macchina, maggiore sarà la deviazione. La macchina A2-A0 presenta una deviazione di circa 0,1-0,2 mm sull'asse X e di circa 0,2-0,3 mm sull'asse Y. È possibile che il nastro trasportatore o altri componenti si allentino durante il trasporto a causa della lunga spedizione transfrontaliera. In tal caso, potrebbe essere necessario regolare la macchina da remoto dopo averla ricevuta tramite la nostra riunione online qui: https://calendly.com/uunatek/iauto-support, oppure guardare qui le istruzioni video su YouTube: https://www.youtube.com/watch?v=QlrD2w3Zo2M&t=1403s. Inoltre, se le impostazioni del software consentono il movimento avanti e indietro, la deviazione aumenterà.
In tal caso, consigliamo:
1. Provare a scrivere a una velocità inferiore e utilizzare la velocità di disegno predefinita consigliata di 2000 mm/min
2. Non attivare la funzione di ottimizzazione automatica che consente il movimento avanti e indietro, per ridurre la deviazione
3. Provare a utilizzare l'asse X come asse centrale del disegno
4. Utilizzare una penna ad asciugatura rapida
5. Provare a utilizzare carta da disegno e fissarla
6. L'opera non dovrebbe essere troppo complessa. Se è davvero complessa, si consiglia di disegnarla in più parti
Specifiche
【Prestazioni e precisione】
• Area di lavoro (disegno): 16.5" × 23.4" (420 × 594 mm) — Compatibile con formato A2 completo e ANSI C
• Velocità massima di scrittura: 0 - 472.44 in/min (0 - 12.000 mm/min)
• Precisione meccanica: Y: 0.0004" (0.01 mm), X: 0.0004" (0.01 mm)
• Corsa verticale della penna (asse Z): 0.39" (10 mm)
【Compatibilità con strumenti e hardware】

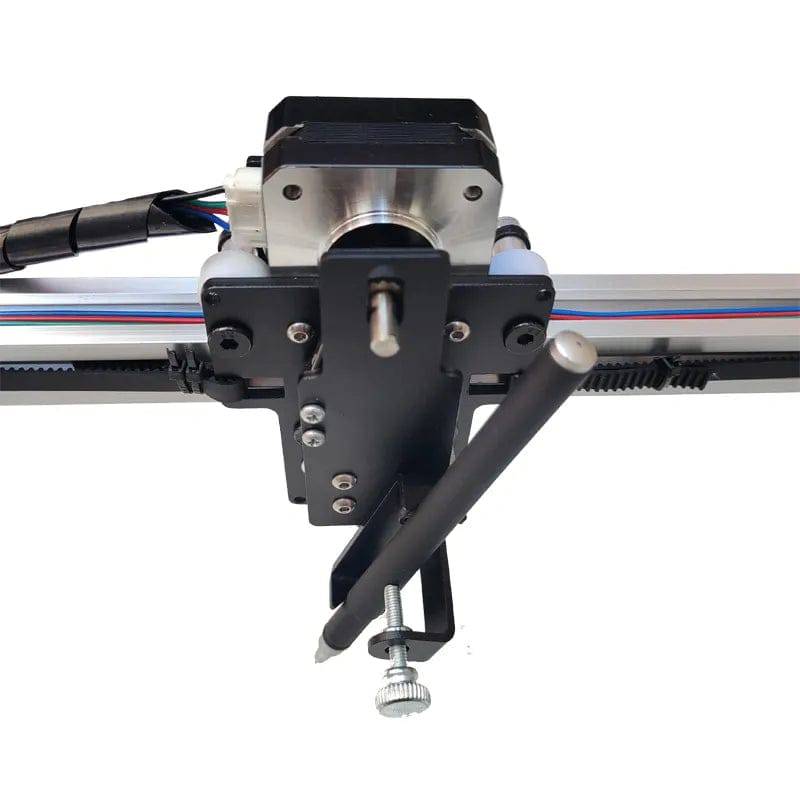

• Diametro della penna supportato: fino a 0.63" (16 mm)
• Angolazione regolabile della penna: 70° - 90° (supporta pennelli inclinati e penne calligrafiche)

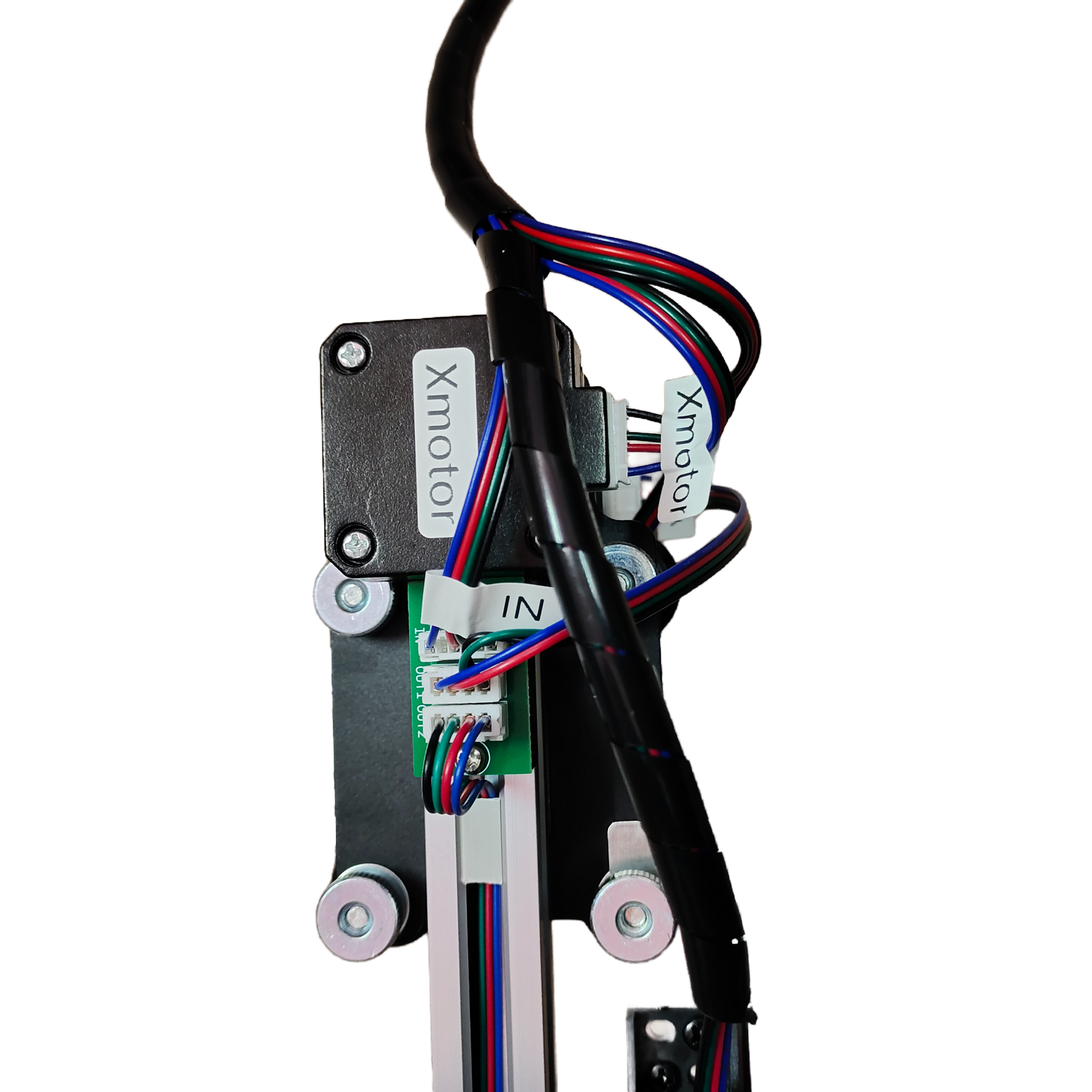

• Motori: 4 * motori passo-passo NEMA 17 (42) ad alta coppia (configurazione a doppio azionamento / stabilità migliorata)
• Finecorsa: integrati (assi X/Y)
• Materiali del telaio: profilo in alluminio industriale + piastra in acciaio per impieghi gravosi
【Caratteristiche fisiche e dimensioni】
• Dimensioni del prodotto (A2): 27.8" × 27.4" × 6.1" (706 × 696 × 155 mm)
• Dimensioni dell'imballaggio (A2): 29.0" × 7.0" × 7.0" (737 × 178 × 178 mm)
• Peso netto: 9.0 lbs (4.1 kg)
• Peso di spedizione: 10.0 lbs (4.5 kg)
【Elettronica e connettività】

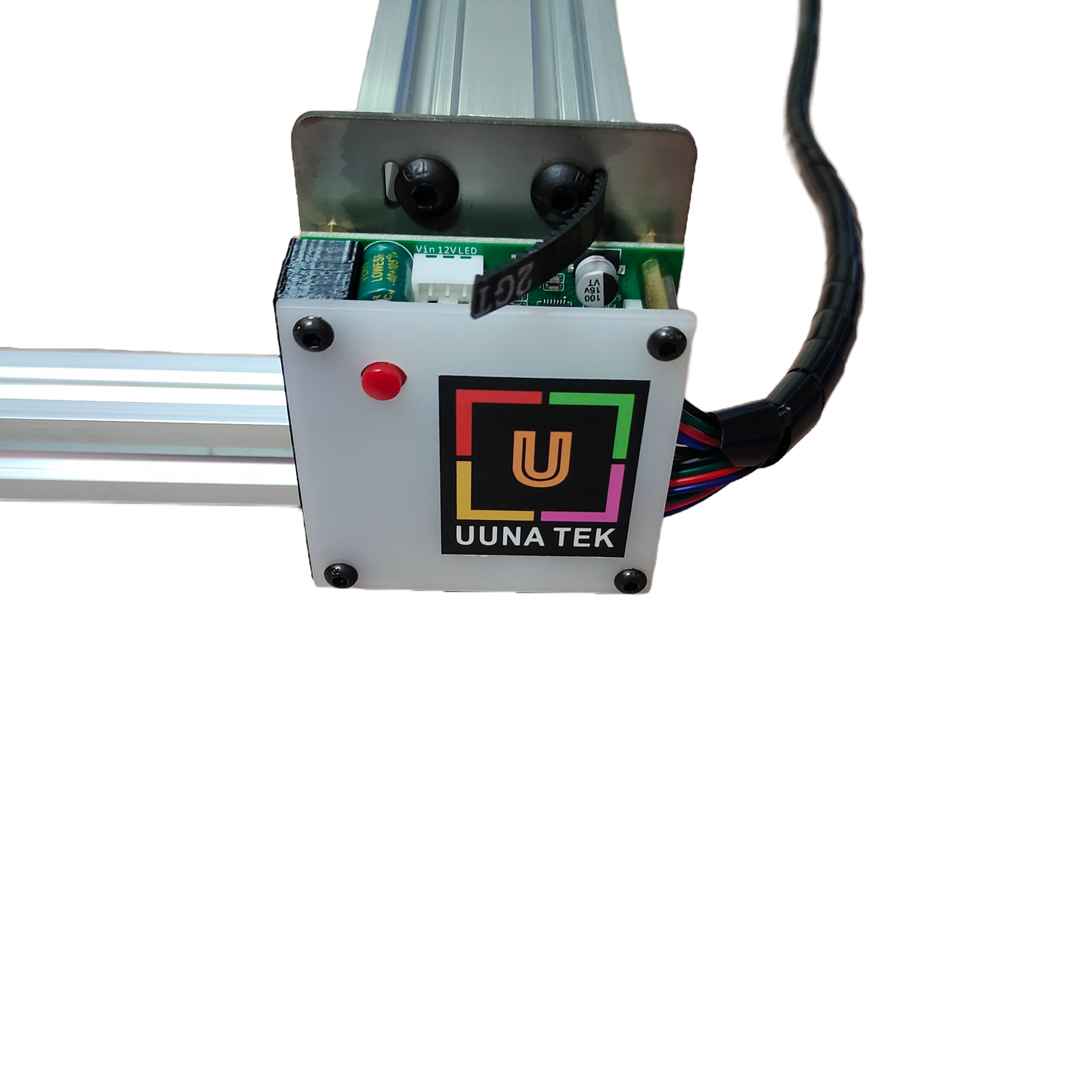

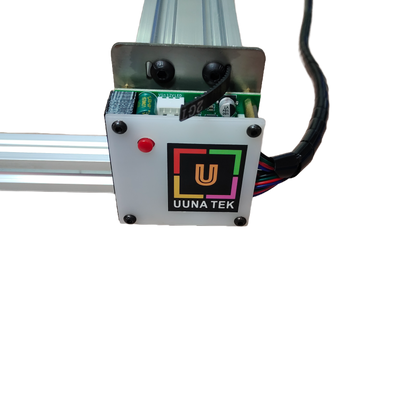

• Scheda madre: DrawCore V2.0
• Connettività: USB, Bluetooth
• Tensione di ingresso: 110V - 220V CA (compatibile a livello globale)
• Uscita dell'alimentatore: 12V / 1A
• Temperatura di esercizio: -4°F - 122°F (-20°C - 50°C)
【Software e controllo】
• Firmware: compatibile con GRBL
• Software di controllo / componenti aggiuntivi: estensione di controllo UUNA TEK® 2.0
• Sistemi operativi supportati: Windows 7/8/10/11+, macOS, Linux
• Software compatibile: Inkscape (scrittura/disegno), LightBurn (incisione laser)
• Formati di file supportati: SVG, JPG, JPEG, PNG, BMP, G-code, ecc.
Lista di imballaggio
1 X UUNA TEK iDraw H A2/A1/A0 plotter a penna
1 X kit di strumenti
1 X guida rapida
1 X biglietto di ringraziamento
Software
Scarica il software Inkscape e i numerosi file qui>>>.
Qui puoi trovare il software per Windows, Mac e Linux, oltre alla guida di assemblaggio dell'hardware e ai dettagli sull'installazione del software.
Per chi ha bisogno di funzioni avanzate:
1. Per chi ha bisogno della funzione per salvare il file del tracciato, scarica questa versione>>>
2. Per chi ha bisogno della funzione di unione email,
Windows: scarica questa versione>>>
Mac o Linux, scarica questa versione>>>
3. Per chi ha bisogno della funzione laser, scarica questa versione>>>
4. E se ho conoscenze di base di programmazione e voglio modificare i parametri originali per superare il limite di velocità? Scarica questa versione>>>
Tutorialերյ
Per il plotter a penna UUNA TEK® 1.0, consulta i tutorial video qui>>>
Per il plotter a penna UUNA TEK® 2.0, consulta i tutorial video qui>>>
Per il plotter a penna UUNA TEK® H, consulta i tutorial video qui>>>
Per il software, consulta il video qui>>>
Per la funzione laser, consulta i tutorial video qui>>>
Normative
Politica di spedizione: Tutti gli ordini verranno evasi entro 48 ore lavorative. Tutti i pacchi verranno spediti con DHL/UPS/USPS dai nostri magazzini in Cina o dal magazzino Amazon; la consegna a destinazione richiederà 5-7 giorni lavorativi. Possibili ritardi durante i periodi di saldi. Consulta la politica completa qui>>>
Politica sui resi: Offriamo una garanzia di 1 anno su tutti i prodotti. Il reso gratuito e il rimborso saranno forniti esclusivamente in caso di problemi di qualità o danni verificatisi durante la consegna. Contattaci tramite support@uunatek.com prima di effettuare il reso. Consulta la politica completa qui>>>
iDraw H A2 vs A1 vs A0 – Choosing the Right Size
| Size | Dimensions | Best Use Cases |
|---|---|---|
| A2 | 16.5 x 23.4 inches | Compact drawings, calligraphy, small-scale generative art |
| A1 | 23.4 x 33.1 inches | Medium artwork, prototypes, classroom use |
| A0 | 33.1 x 46.8 inches | Large-format designs, detailed calligraphy, large generative art projects |
FAQ
Quando e perché usare il plotter da disegno iDraw H A2
iDraw H A2 è perfetto per:
Arti generative: Crea disegni algoritmici complessi con una precisione impeccabile.
Progetti di calligrafia: Scrittura a mano professionale per certificati, biglietti e opere d'arte.
Disegno tecnico: Linee ausiliarie precise per l'ingegneria e i prototipi.
Marcatura di pelle e manufatti: Incidi motivi, loghi o pieghe con il laser o la penna.
Uso didattico: Insegna il disegno tecnico o la scrittura a mano nelle scuole e negli studi.
Perché scegliere iDraw H?
Combina precisione, velocità, versatilità e durata, diventando la scelta ideale per i creativi che richiedono qualità professionale e flessibilità.
Cosa devo fare se premo il pulsante rosso e la macchina si ferma? Posso riprendere il tracciato?
Sì, puoi riprendere il lavoro dopo aver premuto il pulsante rosso di arresto di emergenza. Una volta premuto, la macchina si metterà in pausa e attenderà ulteriori istruzioni. Per continuare:
- Apri il software Inkscape.
- Vai al menu Estensioni.
- Trova la sezione Riprendi.
- Seleziona Riprendi (dall'inizio) o Riprendi (dal punto di pausa) a seconda che tu voglia ricominciare dall'inizio o continuare dal punto esatto in cui ti sei fermato.
👉 Suggerimento: Assicurati sempre di scegliere l'opzione di ripresa corretta in base all'avanzamento del progetto, per evitare disegni sovrapposti o incompleti.
Perché la funzione Auto Home non funziona correttamente?
Ecco alcuni suggerimenti per utilizzare Auto Home.
1. Verifica che i cavi degli interruttori di contatto siano collegati correttamente seguendo questa guida:https://www.youtube.com/watch?v=5B4nb2k6eAc2. Sposta manualmente il carrello dell'asse X verso sinistra fino a fine corsa e verifica se entra in contatto con l'interruttore di contatto dell'asse X.
3. Sposta manualmente il carrello dell'asse Y verso la parte posteriore fino a fine corsa e verifica se entra in contatto con l'interruttore di contatto dell'asse Y.
4. Assicurati che i cavi siano disposti correttamente, in modo che non rimangano impigliati nei carrelli XY. Consulta questa guida per organizzare il cavo dell'asse Z:https://www.youtube.com/watch?v=LTwPYPh3rdE
L'asse Z può regolare la distanza di lavoro?
Sì, l’asse Z può regolare la distanza di lavoro da 0 a 10 mm.
È possibile controllare il tempo di abbassamento della penna?
Sì, il tempo di abbassamento della penna può essere controllato.
La macchina supporta i comandi G-code?
Sì, supporta i comandi G-code. Il firmware della scheda madre è compatibile con GRBL.
L'asse Z può sollevare e premere con fluidità un carico di circa 30-35 g (come una sonda in acciaio pieno Ø10 mm, lunga 5 cm)?
Sì, è possibile. La macchina supporta carichi fino a 200 grammi e un diametro massimo di 15 mm.
Il telaio è abbastanza stabile da evitare vibrazioni durante la pressione?
Sì, la struttura a H è sufficientemente stabile. La velocità operativa è regolabile.
Se è possibile modificare l'impostazione relativa a quanto possono essere alzate/abbassate le penne?
Per impostazione predefinita, il codice limita l'altezza dell'asse Z; puoi modificare le seguenti impostazioni come mostrato nelle immagini per ottenere maggiore flessibilità.
1.idraw_deps>idraw2_0internal>idraw.py
Modifica l'altezza da 10 a quella desiderata, ad esempio 30, in self.options.pen_pos_up e self.options.pen_pos_down.
2. idraw2_0.inx
Modifica il valore max="10.0" impostandolo sull'altezza desiderata in <param name="pen_pos_down" type="float" min="0.1" max="10.0" _gui-text="Altezza della penna: GIÙ, (mm):">5.0</param>
Posso usare iDraw H per l'incisione laser?
Sì. Supporta teste laser da 500 mW a 15 W, adatte per legno, pelle, plastica e carta.
Quale software è compatibile?
Windows, Mac (Inkscape per il disegno, Lightburn per l'incisione) e Linux. Supporta file G-code, DXF e SVG.
Il plotter a penna richiede una piastra di base?
La versione A2 viene fornita senza piastra di base, consentendo un montaggio verticale o orizzontale senza sforzo, ed è ideale per disegnare in spazi oltre i limiti delle dimensioni standard.
Su quali materiali posso fare affidamento?
Carta, cartone, pelle e altri materiali piatti adatti.
Quanto è preciso iDraw H?
La precisione meccanica è Y:0,01 mm e X:0,01 mm, garantendo un'elevata accuratezza per la calligrafia e i disegni tecnici.
L'asse Z può adattarsi a diverse altezze della penna?
Sì. L'asse Z può sollevare, abbassare e premere con un carico utile di circa 30-35 g.
