Dai slancio ai tuoi progetti creativi con iDraw H A3, il plotter a penna e robot da disegno, la macchina da disegno, la macchina per scrivere e la macchina per firme| UUNA TEK è stata progettata per stabilire nuovi standard di precisione e velocità. Presentata come la macchina per la scrittura a mano più veloce al mondo, vanta un impressionante aumento di velocità del 300% rispetto alle concorrenti, rendendola la scelta ideale per artisti, professionisti e appassionati alla ricerca di prestazioni senza pari.

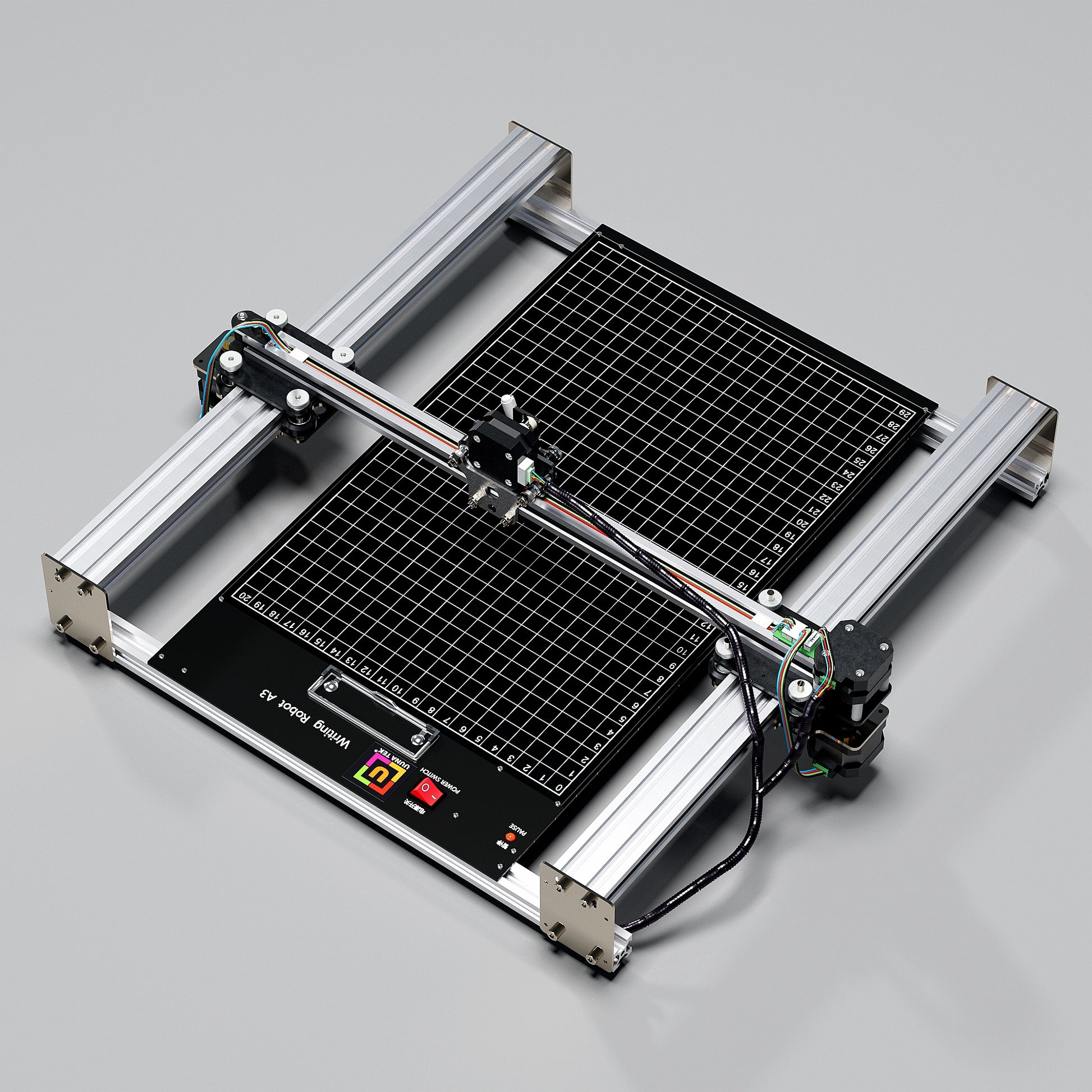

Nota: la versione predefinita è senza piastra di base. Se ne hai bisogno, puoi aggiungere l'accessorio al carrello e montarlo autonomamente. Grazie!

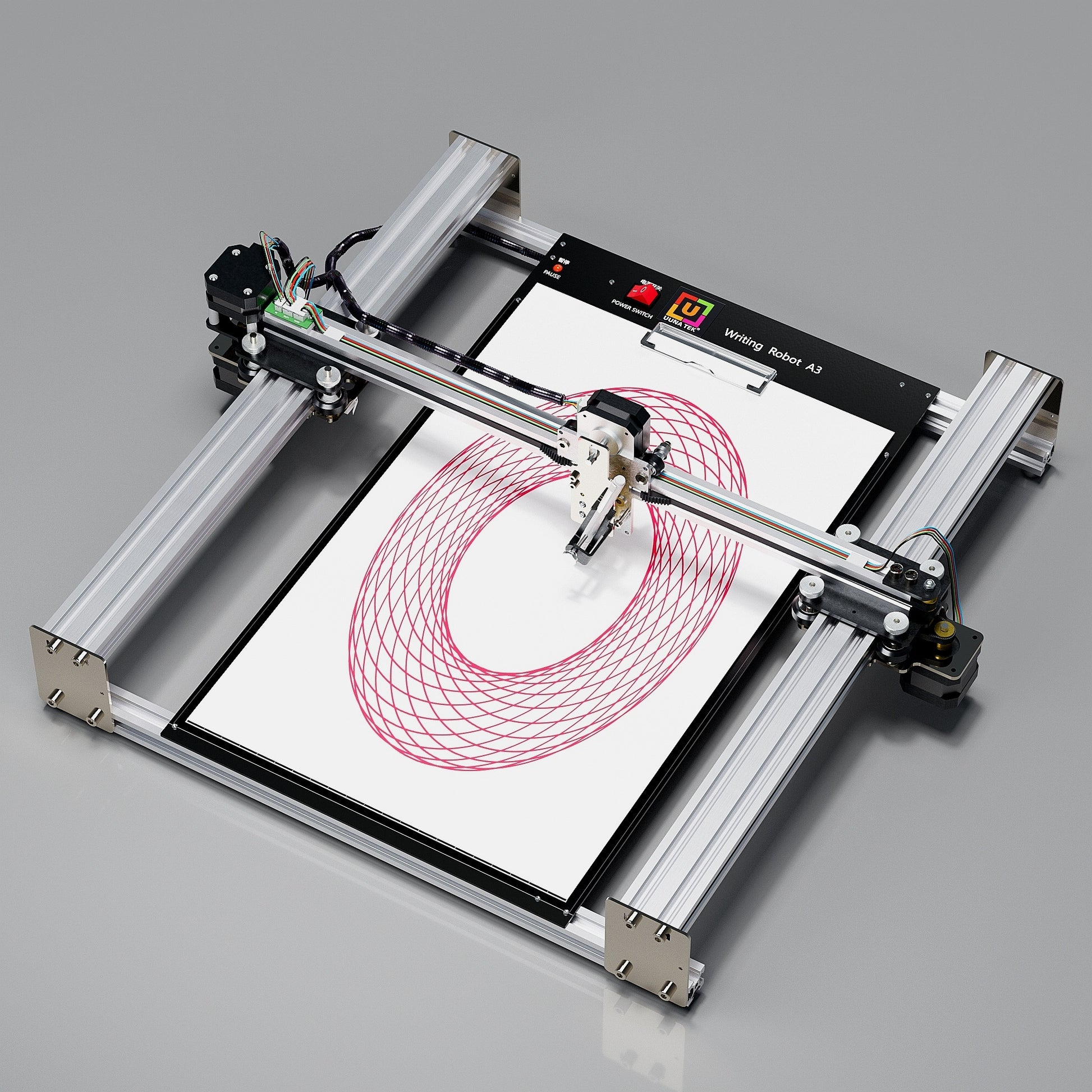

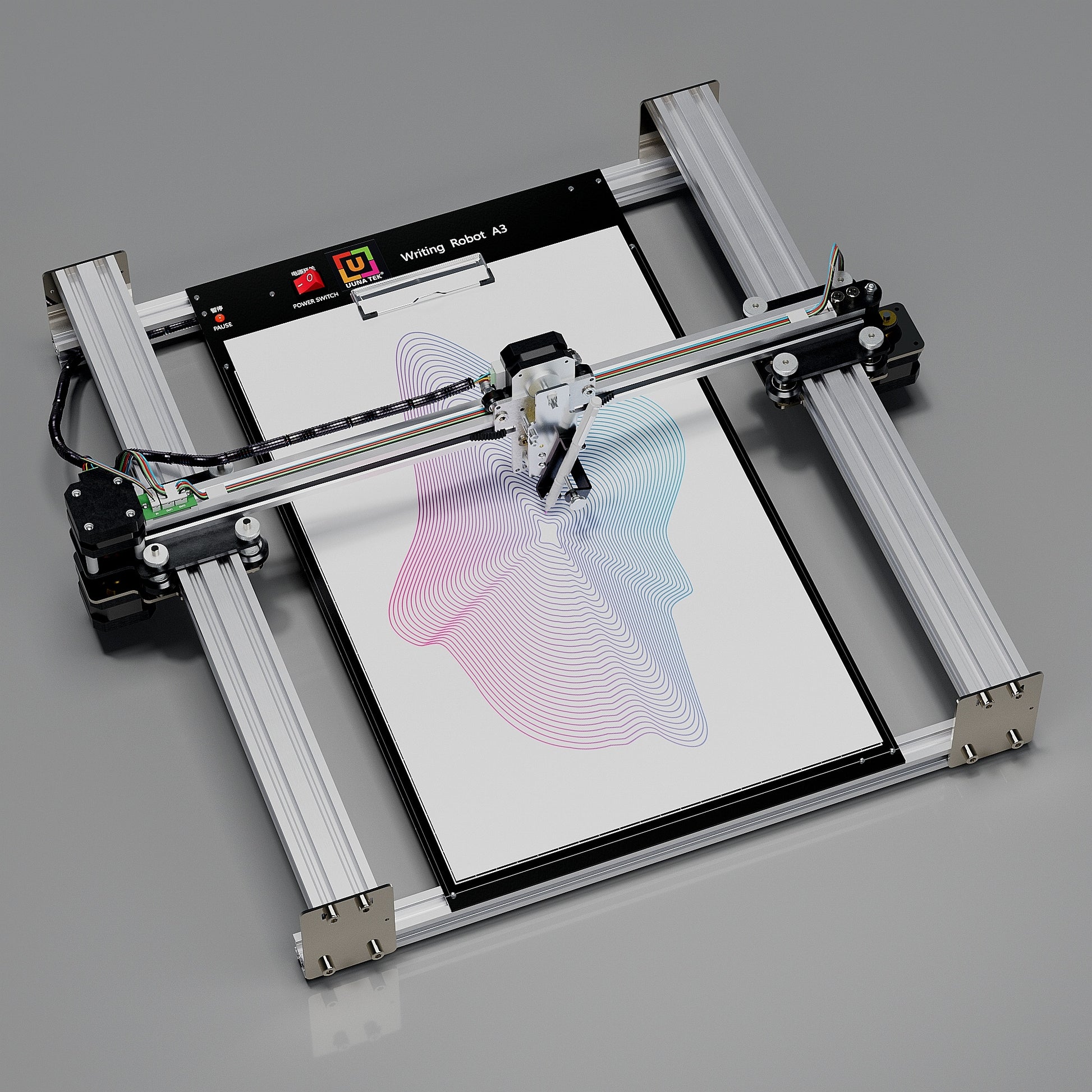

Cos'è iDraw H A3?
- Gestisce progetti fino al formato A3 (16.5 × 11.7 pollici)
- Precisione meccanica per disegni dettagliati
- Compatibile con Inkscape, Lightburn e altri formati SVG/JPG/PNG
- Opzioni di montaggio flessibili: configurazioni orizzontali o verticali
Ideale per:
- Artisti che creano arte generativa e calligrafia
- Designer che realizzano prototipi o linee ausiliarie
- Docenti che insegnano disegno tecnico
- Artigiani che incidono pelle, legno o carta
Perché scegliere iDraw H A3?
- Scrittura in serie senza sforzo: supporta la stampa unione email e i font Hershey per lettere, inviti e biglietti
- Velocità imbattibile: fino a 12.000 mm/min, 3 volte più veloce degli altri plotter A3
- Precisione: risoluzione degli assi X/Y di 0.01 mm
- Incisione laser (opzionale): teste laser da 0.5W – 15W per diversi materiali
- Connettività: USB o Bluetooth, compatibile con Windows/Mac/Linux
- Controlli intuitivi: Regola potenza, velocità e formati di input con il controllo 2.0 di UUNA TEK
Shipping, Warranty & Support
Free Worldwide Shipping
Delivered anywhere in the world at no extra cost.
30-Day Easy Returns
Hassle-free returns or exchanges within 30 days.
Lifetime Care Guarantee
Support for your machine for its entire lifetime.
Dedicated Customer Support
Help available via email, chat, or Zoom.
Free Personal Training
Learn to set up and use your machine easily.
Caratteristiche principali
-
Compatibilità universale con il G-code: precisione plug-and-play
Per la maggior parte dei designer, calligrafi e titolari di aziende, serve un sistema che funzioni in perfetta sinergia con gli strumenti che già conosci. La nostra linea di prodotti standard offre una piena compatibilità con il G-code open source: puoi importare direttamente i vettori da Inkscape (con le nostre estensioni proprietarie), LightBurn o Adobe Illustrator, generare il percorso utensile e iniziare subito a tracciare. Nessuna programmazione necessaria: solo automazione industrializzata della scrittura a mano.
-

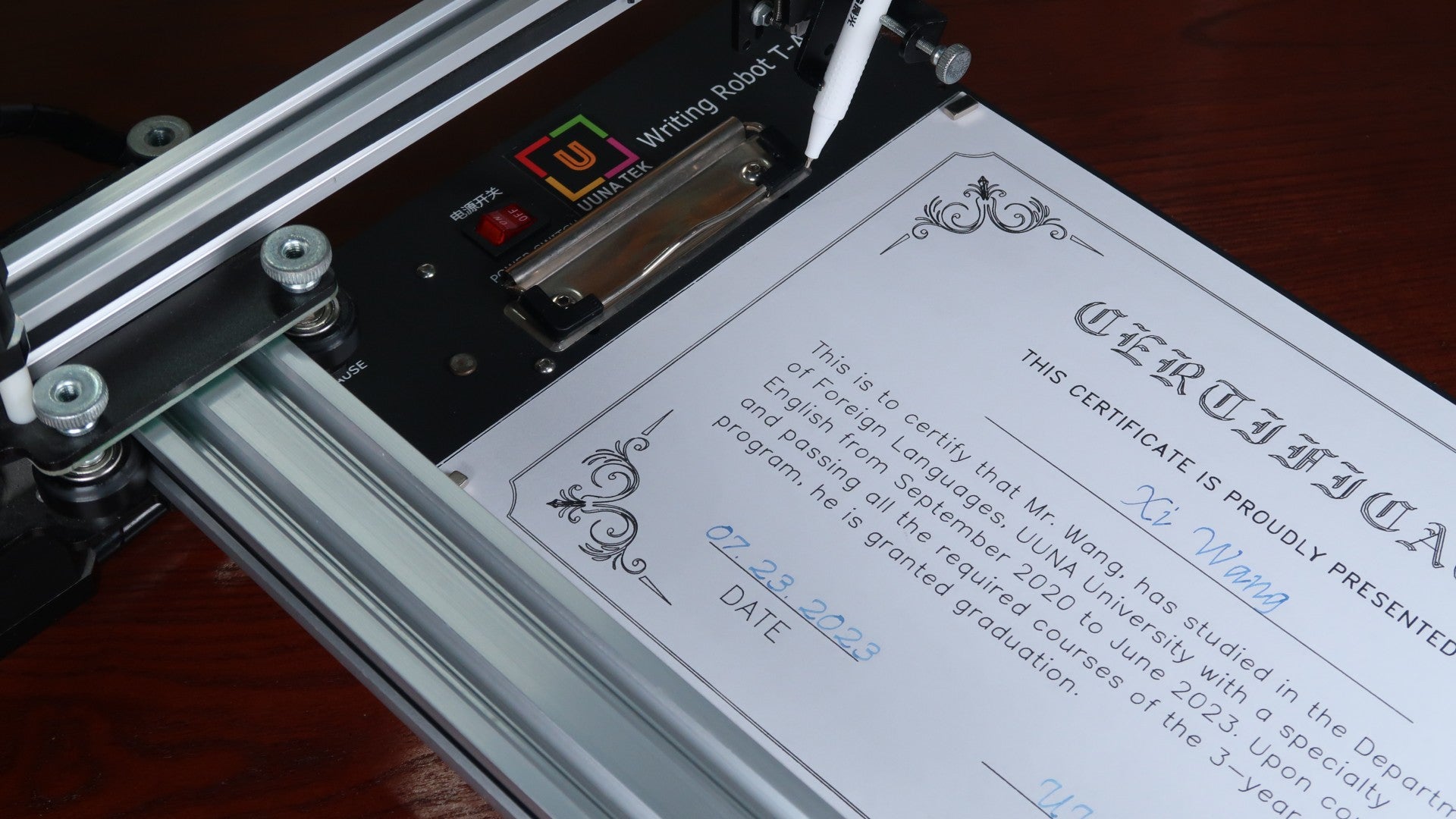

Scrittura in blocco senza sforzo con la stampa unione email e il supporto per i font Hershey
Tutti i plotter a penna UUNA TEK iDraw supportano l'unione tramite e-mail per scrivere in serie lettere, buste, biglietti e inviti. Utilizza i font Hershey per ottenere una grafia simile a quella umana.
-
Velocità senza pari - 3 volte più veloce degli altri
La versione H di UUNA TEK ridefinisce il gioco con una velocità di scrittura fino a 12.000 mm/min, distanziando nettamente la concorrenza.
-
Tecnologia all'avanguardia
Alimentata dalla scheda madre Drawcore V2.0 e dotata di firmware compatibile con GRBL, rappresenta il massimo dell’innovazione.
-
Precisione ridefinita
Ottieni una precisione meccanica meticolosa con una risoluzione minima di 0.01mm per entrambi gli assi Y e X, assicurandoti che le tue creazioni siano precise fin nei minimi dettagli.
-
Incisione laser versatile
Scegli tra teste laser da 500mW fino a 15W di potenza, che ti consentono di incidere diversi materiali, dal legno e dalla plastica alla pelle e alla carta.
-
Controllo intuitivo
Gestisci senza difficoltà la potenza, la velocità di incisione e i formati di input con gli accessori di controllo 2.0 di UUNA TEK.
-
Connettività intuitiva
Collegalo tramite USB o Bluetooth, per offrire flessibilità con diversi sistemi operativi, tra cui Windows 7/8/10/11 o versioni successive, Mac OS e Linux.
Contenuto a scomparsa
Specifiche
【Prestazioni e precisione】
• Area di lavoro (disegno): 16.54" × 11.69" (420 × 297 mm) — compatibile con i formati A3 e US Ledger / Tabloid
• Area di incisione (laser): 16.54" × 11.69" (420 × 297 mm)
• Velocità massima di scrittura: 0 – 472.44 in/min (0 – 12,000 mm/min)
• Velocità massima di incisione laser: 0 – 196.85 in/min (0 – 5,000 mm/min)
• Precisione meccanica: Y: 0.0004" (0.01 mm), X: 0.0004" (0.01 mm)
• Corsa verticale della penna (asse Z): 0.39" (10 mm)
【Capacità degli utensili e dell'hardware】
• Diametro massimo della penna supportato: 0.63" (16 mm)
• Angolo della penna regolabile: 70° – 90° (supporta pennelli angolati e penne calligrafiche)
• Opzioni di potenza del laser: 500mW / 1600mW / 2500mW
• Specifiche del laser: 445±5nm, messa a fuoco fissa, controllo PWM (S0 - S1,000)
• Motori: 4 * motori passo-passo NEMA 17 (42) (coppia potenziata / doppio azionamento)
• Finecorsa: integrati (assi X/Y)
• Materiali del telaio: profilo industriale in alluminio + piastra in acciaio
【Aspetto fisico e dimensioni】
• Dimensioni del prodotto: 20.67" × 22.44" × 6.30" (525 × 570 × 160 mm)
• Peso netto: 8.82 – 11.02 lbs (4 – 5 kg)
【Elettronica e connettività】
• Scheda madre: DrawCore V2.0
• Connettività: USB, Bluetooth
• Tensione di ingresso: 110V - 220V CA (compatibile in tutto il mondo)
• Uscita dell'alimentatore: 12V / 1A
• Temperatura di esercizio: -4°F – 122°F (-20°C – 50°C)
【Software e controllo】
• Firmware: compatibile con GRBL
• Software di controllo / componenti aggiuntivi: UUNA TEK 2.0 Control Extension
• Sistemi operativi supportati: Windows 7/8/10/11+, macOS, Linux
• Software compatibili: Inkscape (scrittura/disegno), LightBurn (incisione laser)
• Formati di file supportati: SVG, JPG, JPEG, PNG, BMP, G-code, ecc.
Lista di imballaggio
1 X UUNA TEK iDraw H plotter a penna A3
*1 X Piastra di base A3 (opzionale)
1 X Kit di attrezzi
1 X Guida rapida
1 X Biglietto di ringraziamento
Software
Scarica il software Inkscape e i file aggiuntivi qui>>>.
Puoi trovare il software per Windows, Mac e Linux, oltre alla guida all'assemblaggio dell'hardware e ai dettagli sull'installazione del software.
Per chi ha bisogno di funzioni avanzate:
1. Per chi ha bisogno della funzione per salvare il file di tracciamento, scarica questa versione>>>
2. Per chi ha bisogno della funzione di unione delle email,
Windows: scarica questa versione>>>
Mac o Linux: scarica questa versione>>>
3. Per chi ha bisogno della funzione laser, scarica questa versione>>>
4. E se avessi qualche nozione di programmazione e volessi modificare i parametri originali per rimuovere il limite di velocità? Scarica questa versione>>>
Tutorial
Politiche
Politica di spedizione: Tutti gli ordini saranno evasi entro 48 ore lavorative. Tutti i pacchi saranno spediti con DHL/UPS/USPS dai nostri magazzini in Cina o dal magazzino Amazon; la consegna a destinazione richiederà 5-7 giorni lavorativi. Possibili ritardi durante i periodi di saldi. Consulta la politica completa qui>>>
Politica di reso: Offriamo una garanzia di 1 anno su tutti i prodotti. Il reso gratuito e il rimborso saranno disponibili solo in caso di problemi di qualità o danni durante la consegna. Contattaci all’indirizzo support@uunatek.com prima di rispedire il prodotto. Consulta la politica completa qui>>>
| iDraw H vs iDraw H SE – Comparison Table | ||
|---|---|---|
| Feature | iDraw H | iDraw H SE |
| Motherboard | Drawcore V2.0 | Drawcore V3.0 |
| Firmware | GRBL Compatible | GRBL Compatible |
| Software Support | Inkscape Writing, Inkscape Drawing, Lightburn for Laser | Full AxiDraw Functions + Python API + CLI |
| Connectivity | USB, Bluetooth | USB |
| Working Area | 420 × 297 mm (A3); A2/A1/A0 options available | 297 × 210 mm (A4) |
| Mechanical Precision | X/Y: 0.01 mm | X/Y: 0.01 mm |
| Writing Speed | Up to 12,000 mm/min | Up to 12,000 mm/min |
| Engraving Speed | 0–5,000 mm/min | 0–5,000 mm/min |
| Laser Power Options | 0.5W / 1.6W / 2.5W / 10W / 15W | N/A |
| Frame Material | Aluminum + Steel Plate | Aluminum |
| Pen Angle Adjustability | 70–90° | 70–90° |
| Supported OS | Windows, Mac, Linux | Windows, Mac, Linux |
| Input Formats | SVG, PNG, JPG, JPEG, BMP | SVG, PNG, JPG, JPEG, BMP |
| Power Adapter Output | 12V / 1A | 12V / 1A |
| Operating Temperature | -20°C to 50°C | -20°C to 50°C |
Domande frequenti
Perché la funzione Auto Home non funziona bene?
Ecco alcuni consigli per utilizzare Auto Home.
1. Controlla che i cavi degli interruttori di finecorsa siano collegati correttamente, seguendo questa guida:https://www.youtube.com/watch?v=5B4nb2k6eAc2. Sposta manualmente il carrello dell’asse X il più possibile verso sinistra e controlla che raggiunga l’interruttore di finecorsa dell’asse X.
3. Sposta manualmente il carrello dell’asse Y il più possibile all’indietro e controlla che raggiunga l’interruttore di finecorsa dell’asse Y.
4. Assicurati che i cavi siano disposti correttamente, in modo che non restino impigliati nei carrelli XY. Consulta questa guida per sistemare il cavo dell’asse Z:https://www.youtube.com/watch?v=LTwPYPh3rdE
Cosa devo fare se premo il pulsante rosso e la macchina si ferma? Posso riprendere il tracciato?
Sì, puoi riprendere il tuo lavoro dopo aver premuto il pulsante rosso di arresto di emergenza. Una volta premuto, la macchina si metterà in pausa e attenderà ulteriori istruzioni. Per continuare:
- Apri il software Inkscape.
- Vai al menu Estensioni.
- Individua la sezione Riprendi.
- Seleziona Riprendi (dall'inizio) oppure Riprendi (dal punto in cui è stata messa in pausa), a seconda che tu voglia ricominciare dall'inizio o continuare dal punto esatto in cui ti sei fermato.
👉 Suggerimento: Assicurati sempre di scegliere l'opzione corretta in base allo stato di avanzamento del progetto, per evitare disegni sovrapposti o incompleti.
Perché il mio plotter a penna iDraw dà un errore quando traccio qualcosa più grande di 215 × 300 mm, anche se voglio usare il formato A3?
Di solito succede se nelle impostazioni del software è selezionato il formato del modello sbagliato. Per impostazione predefinita, il software potrebbe essere configurato su un modello più piccolo (come A4), limitando così l'area massima di tracciamento.
Per risolvere il problema, vai a:
Opzione → Configurazione modello iDraw → Scegli formato A3
Poi prova di nuovo a eseguire il tracciato. Una volta selezionato il formato corretto del modello, la macchina supporterà l'intera area di tracciamento A3 senza errori.
L’asse Z può regolare la distanza di lavoro?
Sì, l’asse Z può regolare la distanza di lavoro da 0 a 10 mm.
È possibile controllare il tempo di abbassamento della penna?
Sì, è possibile controllare il tempo di discesa della penna.
La macchina supporta i comandi G-code?
Sì, supporta i comandi G-code. Il firmware della scheda madre è compatibile con GRBL.
L'asse Z può sollevarsi e premere con fluidità con un carico di circa 30–35 g (come una sonda in acciaio massiccio con Ø di 10 mm e lunghezza di 5 cm)?
Sì, è possibile. La macchina supporta carichi fino a 200 grammi e un diametro massimo di 15 mm.
La struttura è abbastanza stabile da evitare vibrazioni quando si preme?
Sì, l'H A3 pesa 7 kg ed è sufficientemente stabile. La velocità di funzionamento è regolabile.
È possibile modificare l’impostazione relativa a quanto si possono alzare o abbassare le penne?
Per impostazione predefinita, il codice limita l’altezza dell’asse Z. Puoi modificare le seguenti impostazioni come mostrato nelle immagini per ottenere maggiore flessibilità.
1.idraw_deps>idraw2_0internal>idraw.py
Modifica l’altezza da 10 all’altezza desiderata, ad esempio 30, in self.options.pen_pos_up e self.options.pen_pos_down.
2. idraw2_0.inx
Modifica max="10.0" impostandolo sull’altezza desiderata in <param name="pen_pos_down" type="float" min="0.1" max="10.0" _gui-text="Altezza della penna: GIÙ, (mm):">5.0</param>
Solid construction, precision beyond imaginable. Assembly took 45 minutes, and there is documentation to follow. Software setup was super easy and got it drawing almost straight out of the box. Felt accompanied all along the purchasing and delivery process
I am using the plotter from last 14 days i am loving it. Plus the guide available online make it very easy for me to set up plotter quickly. A little prob i face was it took me time to find where should i start the plot from ( few trial and error i find its top right corner ) rest everything was smooth and perfect. Thanks
My first pen plotter the Uuna Tek H A3. I settled on this make and model after watching many videos on YouTube. Uuna Tek consistently came out looking the best so I took the plunge and pressed the buy it now button. A week later I had a large box delivered! Opening the box, it's clear the machine was well packed to withstand shipping. A "hand written" thank you card was a nice touch. Assembly was simple and straightforward. The machine is nicely designed and definitely has a quality feel to it. The software was easy to install, I used the inkscape download (with plugins pre-installed) from the Uuna Tek website. All very straightforward and simple! I've attached a couple of my first prints. I'm absolutely delighted with the machine and the quality of the plots it produces. If you, like I was, are initialising hesitating to press "buy it now" - then don't. Press that button - you won't regret it! Regards to you all from a very wet UK.
I am absolutely loving my UUNA TEK iDraw H A3 Pen Plotter! I have been using it every single day since I got it. One of the best things about it was the setup process. It was incredibly easy to assemble and get running right out of the box. The instructions were clear, and I didn't run into any issues at all.

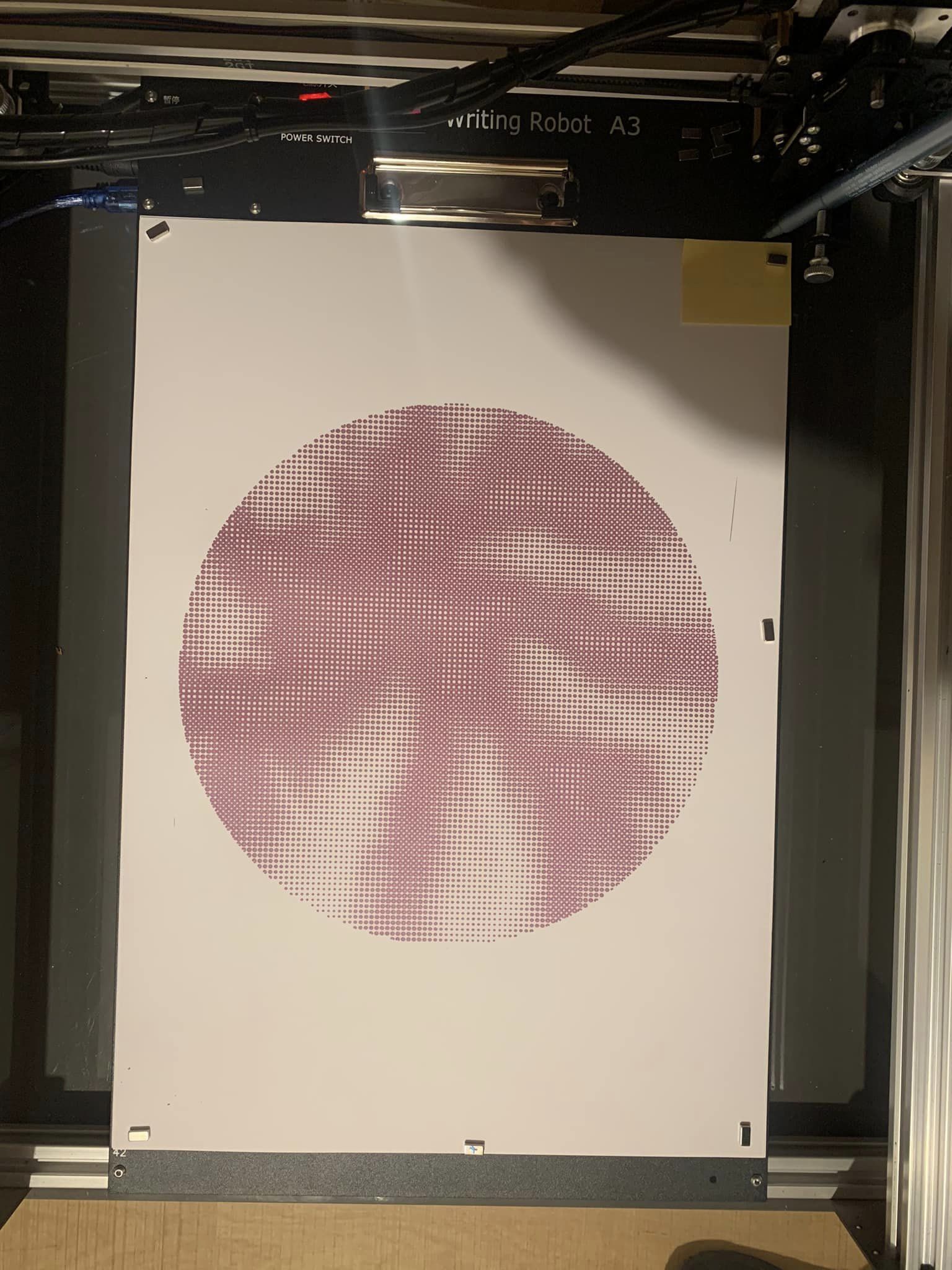

I'm attaching a few pictures of the projects I've created with this plotter so far. It's a fantastic tool and I highly recommend it!
