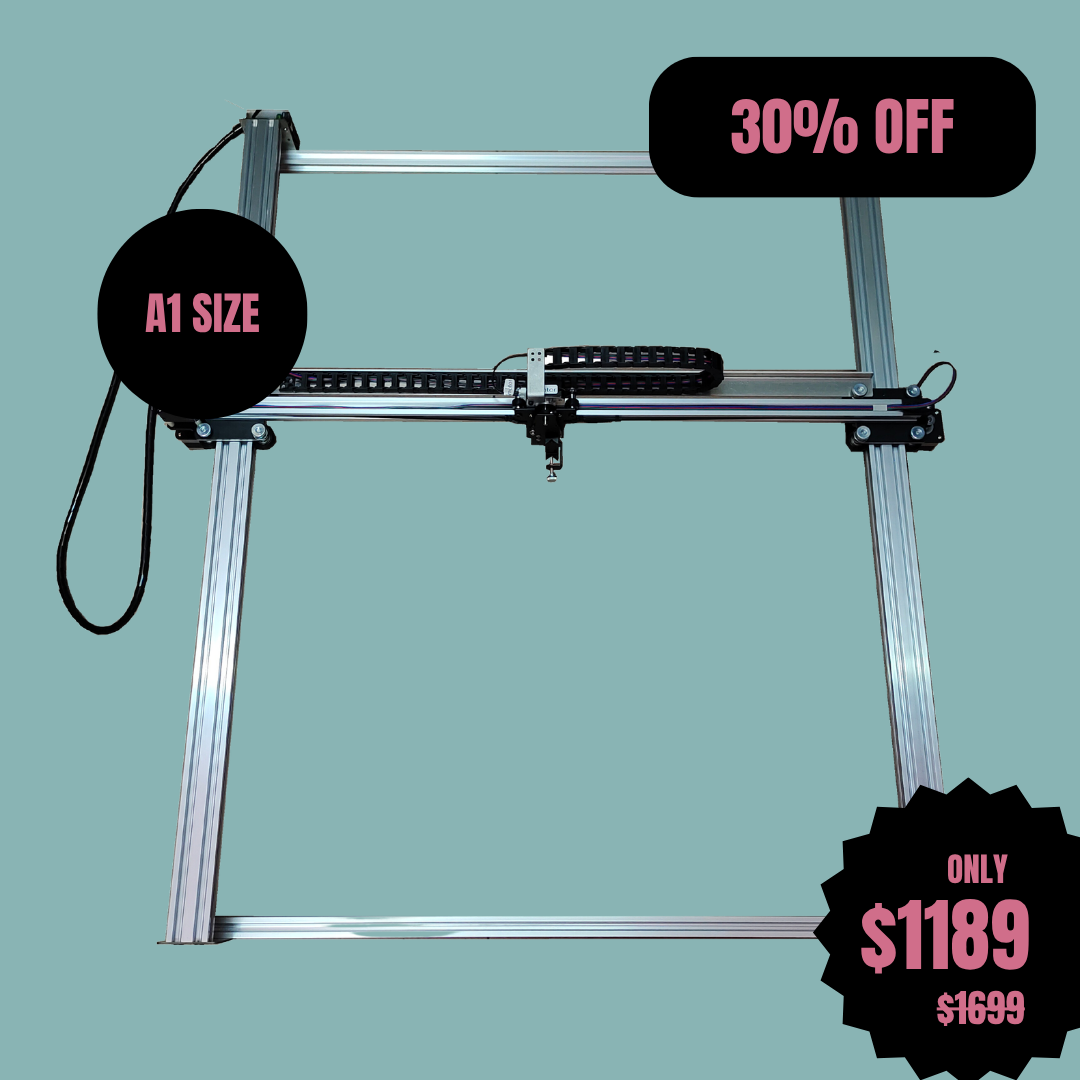

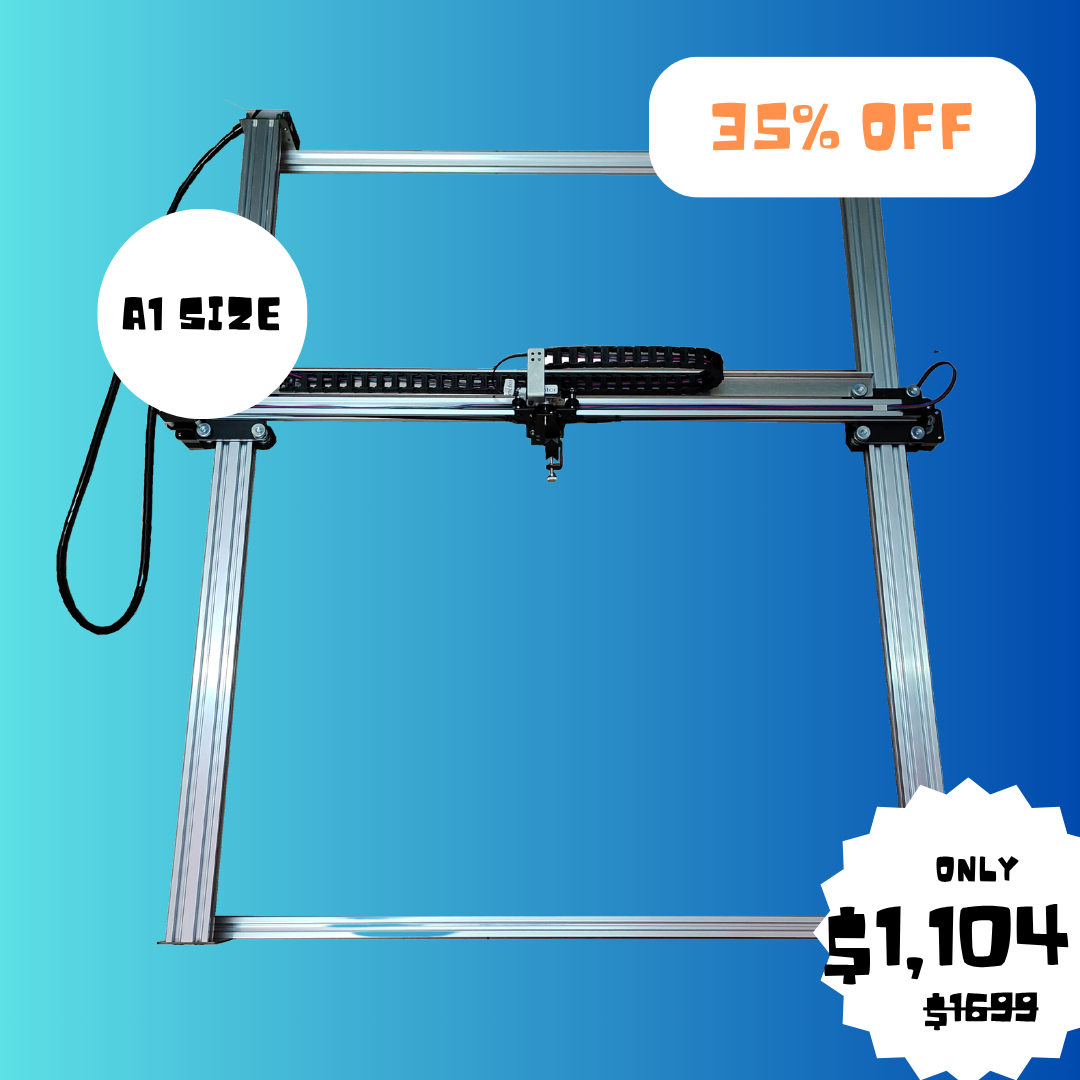

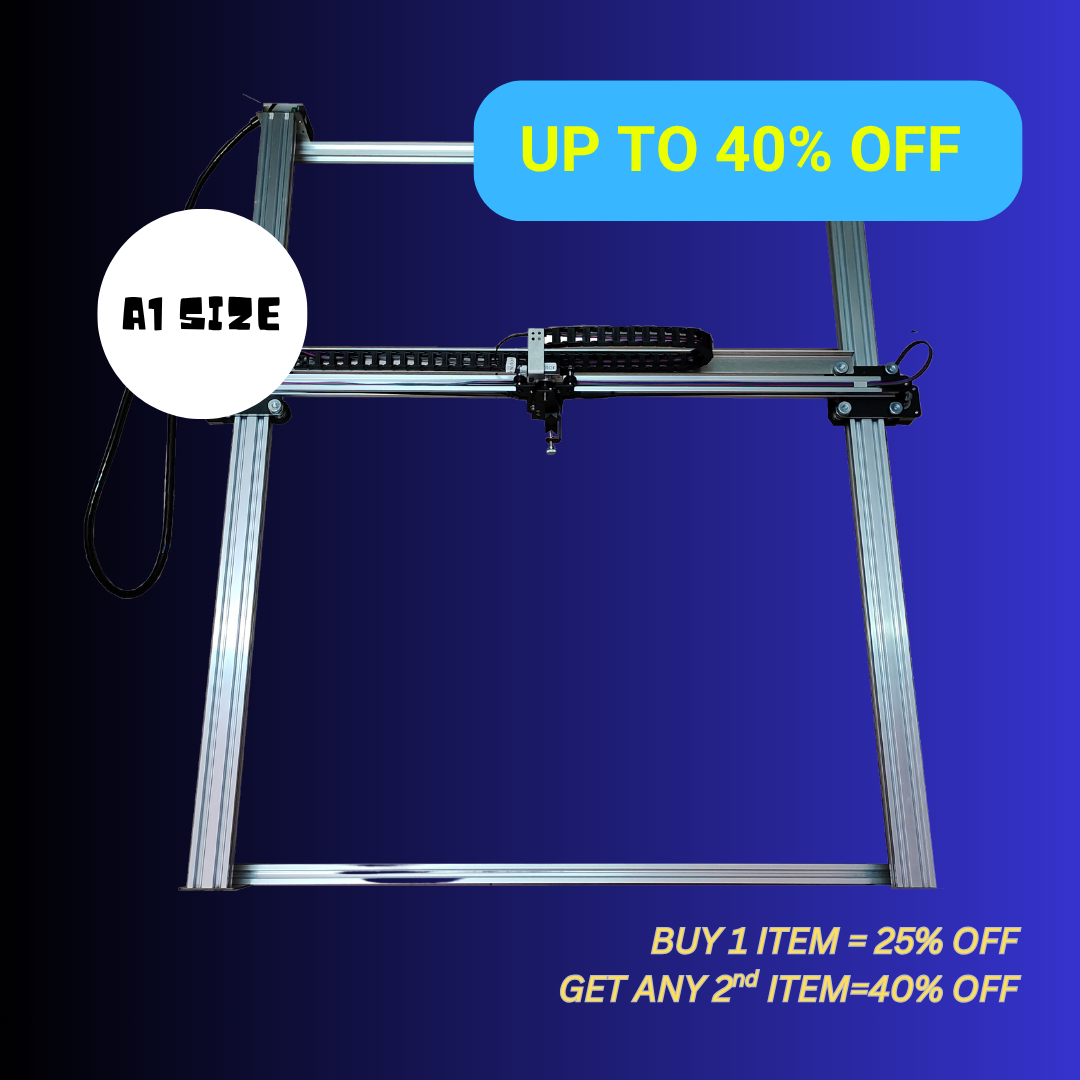

Plotter a penna iDraw H A1 di grande formato, robot da disegno e macchina da disegno con plotter a penna, macchina per scrittura e firme| UUNA TEK

Plotter a penna iDraw H A1 di grande formato, robot da disegno e macchina da disegno con plotter a penna, macchina per scrittura e firme| UUNA TEK

€1.137,95 EUR
€1.517,95 EUR €1.137,95 EUR
Saldi Esaurito
Spedizione calcolata al momento del pagamento.
Collega
🎃 Spooky Bundle Deals | Get 35% OFF 🦇

Presentiamo iDraw H A1, il plotter da disegno a penna di grande formato, robot da disegno, macchina da disegno, macchina da scrittura e macchina per firme| UUNA TEK, la soluzione definitiva per la creazione di opere d'arte e progetti di design di grande formato. Questa macchina specializzata è pensata per attività come l'arte generativa, la progettazione di costumi tradizionali, la marcatura della pelle per valigeria, il tracciamento di linee ausiliarie per prodotti meccanici e la pressatura di linee di piegatura per lavori artigianali, tra le altre.

Si prega di notare che questa versione non include una piastra di base. Grazie

Che cos'è il plotter da disegno a penna iDraw H A1?

iDraw H A1 è progettato per gestire opere più grandi del formato A2, con precisione meccanica, supporto software versatile e opzioni di montaggio flessibili. È ideale per:

  • Artisti che creano arte generativa dettagliata o calligrafia
  • Designer che lavorano su prototipi, linee meccaniche o modelli
  • Educatori che insegnano il disegno tecnico
  • Artigiani che incidono su pelle, legno o carta
Visualizza tutti i dettagli

Cerchi un plotter a penna di formato medio-grande ad alta precisione?

iDraw H A1 offre precisione, versatilità e affidabilità per il disegno, la scrittura a mano e l’incisione laser. Ideale per:

  • Arte generativa
  • Calligrafia
  • Disegno tecnico
  • Artigianato e marcatura della pelle

Shipping, Warranty & Support

🌍

Free Worldwide Shipping

Delivered anywhere in the world at no extra cost.

🔄

30-Day Easy Returns

Hassle-free returns or exchanges within 30 days.

💎

Lifetime Care Guarantee

Support for your machine for its entire lifetime.

📞

Dedicated Customer Support

Help available via email, chat, or Zoom.

🎓

Free Personal Training

Learn to set up and use your machine easily.

Funzionalità principali

  • Compatibilità universale con il G-code: precisione plug-and-play

    Per la maggior parte dei designer, calligrafi e titolari di attività, serve un sistema che funzioni perfettamente con gli strumenti che già conoscete. La nostra linea di prodotti standard offre la piena compatibilità con il G-code open source, il che significa che potete importare direttamente i vettori da Inkscape (con le nostre estensioni proprietarie), LightBurn o Adobe Illustrator, generare il percorso utensile e iniziare subito a tracciare. Non serve programmare: solo automazione manoscritta pura e industrializzata.

  • Scrittura in blocco senza sforzo con la stampa unione per e-mail e il supporto dei font Hershey

    Tutti i plotter da disegno a penna UUNA TEK iDraw supportano la stampa unione tramite e-mail per scrivere in blocco lettere, buste, biglietti e inviti. Utilizza i caratteri Hershey per una scrittura simile a quella umana.

  • Tecnologia delle catene portacavi

    Vivi un’esperienza di disegno fluida anche ad alta velocità, grazie all’innovativo meccanismo a catena portacavi. Questo garantisce un funzionamento regolare e risultati precisi a ogni tratto.

  • Possibilità di montaggio verticale

    Progettato per la versatilità, iDraw H può essere montato verticalmente con facilità, consentendo di creare opere d’arte di grandi dimensioni con facilità e precisione.

  • Opzioni di taglia Supreme:

    Scegli tra i formati A2, A1 o A0, con spazio sufficiente per dare vita alle tue idee più grandiose. La versione A1 misura 23,4 × 33,1 pollici e offre un’ampia superficie per i tuoi progetti creativi.

  • Motori passo-passo potenti

    Dotata di 4 motori passo-passo da 42 (di più per i formati A1/A0), garantisce prestazioni affidabili anche con disegni di grandi dimensioni.

  • Velocità senza pari

    Con una velocità di scrittura di 0-12.000MM/MIN, la UUNA TEK H Version completa rapidamente i tuoi progetti creativi, mantenendo al contempo la stessa precisione che contraddistingue il nostro marchio.

  • Assistenza software completa

    Compatibile con Windows 7/8/10/11 o versioni successive (Inkscape), Mac OS (Inkscape per scrittura e disegno, Lightburn per l’incisione laser) e Linux, per garantirti gli strumenti giusti a tua disposizione.

  • Progettato per la precisione

    Con una precisione meccanica di Y:0.01 mm e X:0.01 mm, la UUNA TEK H Version è l’incarnazione della perfezione.

  • Connettività intuitiva

    Connettiti senza problemi tramite USB o Bluetooth, per una soluzione versatile e accessibile a tutti.

  • Materiali per telai di qualità mondiale

    Realizzato con una combinazione di profili in alluminio e piastre d’acciaio, per garantire durata e longevità.

  • Potenza adattabile

    Funzionando su un'ampia gamma di tensioni (110 V-220 V), è pronto all'uso ovunque ti trovi.

  • Opzioni laser versatili

    Scegli tra teste laser da 500 mW a 15 W per incidere legno, plastica, pelle e carta.

iDraw H A2 vs A1 vs A0 – Choosing the Right Size

Size Dimensions Best Use Cases
A2 16.5 x 23.4 inches Compact drawings, calligraphy, small-scale generative art
A1 23.4 x 33.1 inches Medium artwork, prototypes, classroom use
A0 33.1 x 46.8 inches Large-format designs, detailed calligraphy, large generative art projects

Notifica

UUNA TEK® H A0/A1/A2 sono derivati dal plotter da disegno UUNA TEK® H A3 senza base, appositamente riprogettati per un’area di disegno più ampia.

Anche con il carrello migliorato, questi modelli più grandi generalmente devono essere utilizzati a velocità inferiori rispetto a un normale UUNA TEK® H A3 per ottenere la stessa qualità.

Per ridurre i costi di spedizione e il rischio di danni, questi modelli vengono spediti parzialmente smontati direttamente dal nostro produttore cinese. A causa degli elevati costi di spedizione, non accettiamo resi o rimborsi, ma possiamo fornire gratuitamente parti sostitutive per eventuali componenti difettosi e assicurarci che tutto funzioni correttamente. Possiamo offrire un rimborso completo solo in caso di problemi di qualità e qualora non fossimo in grado di fornire una soluzione.

Le tasse di importazione saranno addebitate dalla dogana.

Sono davvero molto grandi.

Queste unità vengono prodotte su ordinazione, in quantità limitate, e richiedono almeno un mese per la produzione e almeno 5-10 giorni lavorativi per la spedizione. Inviaci un’e-mail all’indirizzo uunatek@gmail.com per confermare tutto dopo aver effettuato l’ordine.

Nota: più grande è la macchina, maggiore sarà la deviazione. La macchina A2-A0 può presentare una deviazione fino a 0,5 mm sull’asse X e fino a 0,6 mm sull’asse Y. È possibile che il nastro trasportatore o altri componenti si allentino durante il trasporto a causa della lunga spedizione internazionale. Se ciò è inaccettabile, si consiglia di scegliere una macchina più piccola, come il formato A3, oppure una macchina più grande della UUNA TEK 3.0.

In questo caso, potrebbe essere necessario regolare la macchina da remoto dopo averla ricevuta tramite una riunione online qui: https://calendly.com/uunatek/idraw-support, oppure guardare le istruzioni video sul nostro canale YouTube qui: https://www.youtube.com/watch?v=QlrD2w3Zo2M&t=1403s. Allo stesso tempo, se le impostazioni del software consentono il movimento avanti e indietro, la deviazione aumenterà.
In questo caso, consigliamo:
1. Provare a scrivere a una velocità inferiore e utilizzare la velocità di disegno predefinita consigliata di 2000 mm/min
2. Non attivare la funzione di ottimizzazione automatica, che consente il movimento avanti e indietro, per ridurre la deviazione
3. Provare a utilizzare l’asse X come asse centrale del disegno
4. Utilizzare una penna ad asciugatura rapida
5. Provare a utilizzare carta da disegno e fissarla
6. L’opera non dovrebbe essere troppo complessa. Se è davvero complessa, si consiglia di disegnarla in più parti

Specifiche

【Prestazioni e precisione】
• Area di lavoro (disegno): 23,4" × 33,1" (594 × 841 mm) — Compatibile con formato A1 completo e ANSI D
• Velocità massima di scrittura: 0 - 472,44 pollici/min (0 - 12.000 mm/min)
• Precisione meccanica: Y: 0,0004" (0,01 mm), X: 0,0004" (0,01 mm)
• Corsa verticale della penna (asse Z): 0,39" (10 mm)

【Compatibilità con strumenti e hardware】
• Diametro della penna supportato: fino a 0,63" (16 mm)
• Angolazione regolabile della penna: 70° - 90° (supporta pennelli inclinati e penne calligrafiche)
• Motori: 4 motori passo-passo NEMA 17 (42) ad alta coppia (configurazione multi-motore passo-passo per la stabilità nei grandi formati)
• Interruttori di fine corsa: integrati (assi X/Y)
• Materiali del telaio: profilo industriale in alluminio + piastra in acciaio per impieghi gravosi

【Caratteristiche fisiche e dimensioni】
• Dimensioni del prodotto (A1): 37,4" × 34,5" × 6,1" (950 × 876 × 155 mm)
• Dimensioni della confezione (A1): 39,0" × 7,8" × 6,7" (991 × 198 × 170 mm)
• Peso netto: 11,0 lb (5,0 kg)
• Peso di spedizione: 12,0 lb (5,4 kg)

【Elettronica e connettività】
• Scheda madre: DrawCore V2.0
• Connettività: USB, Bluetooth
• Tensione di ingresso: 110 V - 220 V CA (compatibile a livello globale)
• Uscita dell'alimentatore: 12 V / 1 A
• Temperatura di esercizio: da -4 °F a 122 °F (da -20 °C a 50 °C)

【Software e controllo】
• Firmware: compatibile con GRBL
• Software di controllo / componenti aggiuntivi: estensione di controllo UUNA TEK® 2.0
• Sistemi operativi supportati: Windows 7/8/10/11+, macOS, Linux
• Software compatibile: Inkscape (scrittura/disegno), LightBurn (incisione laser)
• Formati di file supportati: SVG, JPG, JPEG, PNG, BMP, G-code, ecc.

Lista di imballaggio

1 X UUNA TEK iDraw H A2/A1/A0 Plotter da disegno

1 X Kit di strumenti

1 X Guida rapida

1 X Biglietto di ringraziamento

Software

Scarica il software Inkscape e i numerosi file qui>>>.

Puoi trovare il software per Windows, Mac e Linux, nonché la guida al montaggio dell'hardware e i dettagli sull'installazione del software.

Per chi ha bisogno di funzioni avanzate:

1. Per chi ha bisogno della funzione per salvare il file del tracciato, scarichi questa versione>>>

2. Per chi ha bisogno della funzione di unione e-mail,

Windows: scarichi questa versione>>>

Mac o Linux: scarichi questa versione>>>

3. Per chi ha bisogno della funzione laser, scarichi questa versione>>>

4. E se ho conoscenze di base di programmazione e voglio modificare i parametri originali per superare il limite di velocità? Scarichi questa versione>>>

Tutorial񎟗

Guarda i video tutorial per i plotter a penna di grande formato, inclusi il montaggio, la regolazione della cinghia e l’installazione delle testine laser per le macchine iDraw H nei formati A0/A1 qui>>>

Altri tutorial:

Per il plotter a penna UUNA TEK® 1.0, guarda i video tutorial qui>>>

Per il plotter a penna UUNA TEK® 2.0, guarda i video tutorial qui>>>

Per il plotter a penna UUNA TEK® H, guarda i video tutorial qui>>>

Per il software, guarda il video qui>>>

Per la funzione laser, guarda i video tutorial qui>>>

Politiche

Politica di spedizione: Tutti gli ordini verranno evasi entro 48 ore lavorative. Tutti i pacchi verranno spediti con DHL/UPS/USPS dai nostri magazzini in Cina o dal magazzino Amazon; la consegna alla destinazione richiederà 5-7 giorni lavorativi. Possibili ritardi durante i periodi di saldi. Consulta la politica completa qui>>>

Politica sui resi: Offriamo una garanzia di 1 anno su tutti i prodotti. Il reso gratuito e il rimborso saranno disponibili esclusivamente in caso di problemi di qualità o danni durante la consegna. Contattaci all'indirizzo support@uunatek.com prima di restituire il prodotto. Consulta la politica completa qui>>>

Feature iDraw H (A2 / A1 / A0) UUNA TEK 3.0 (A2 / A1 / A0)
Working / Drawing Area A2: 16.5 × 23.4 in
A1: 23.4 × 33.1 in
A0: 33.1 × 46.8 in 		A2: 594 × 420 mm
A1: 841 × 594 mm
A0: 1189 × 841 mm
Frame / Build Materials Aluminum profile + steel plate Q235 carbon steel + aluminum alloy
Motors 4 × 42-stepper motors (more for A1 / A0) X: 42-stepper, Y: 42/57-stepper, Z: 42-stepper
Mechanical Precision / Repeat Accuracy 0.01 mm (X & Y) ± 0.1 mm – 0.02 mm
Maximum / Nominal Speed (Writing) 0 – 12,000 mm/min - High-speed: up to 20,000 mm/min (X/Y/Z)
- Default drawing: 12,000 mm/min
- Silent mode: up to 10,000 mm/min
Motherboard / Firmware / Control Drawcore V2.0; GRBL compatible Custom GRBL-board
Connectivity USB, Bluetooth USB (default), WiFi (default), SD‑card offline(default)
Software / Supported Formats JPG, PNG, SVG, etc.
Inkscape (Windows/Mac), Lightburn (laser) Formats: SVG, DXF, JPG, PNG, BMP, PDF 		UUNA TEK 3.0 App, Inkscape, UGS, Lightburn, LaserGRBL
Formats: SVG, DXF, JPG, PNG, BMP, PDF
Input Voltage / Power 110V–220V input; adapter 12V / 1A AC 110V–230V input; DC 12V or 24V output
Operating Temperature –20°C to +50°C –20°C to +55°C
Net Weight A2: ~ 9 lb
A1: ~ 11 lb
A0: ~ 14 lb 		A2: ~ 17.5 kg
A1: ~ 32 kg
A0: ~ 48 kg
Pen / Pen Holder Adjustable angle: 70°–90°, supports pens up to 16 mm width Adjustable angle: 0°–90°, supports pens up to 17.5 mm width
Laser Options Supports 500 mW to 15 W heads 10 W laser head
Mounting / Orientation Supports vertical mounting All-in-one ready-to-run; vertical mounting not recommended
Accuracy / Deviation Warning Potential deviation after shipping: up to 0.5 mm (X), 0.6 mm (Y) —
Noise / Operation No specific decibel info Operates under ≈ 60 dB (silent guide rails + drive)

Domande frequenti

1. Quali penna e carta sono consigliate per ottenere risultati ottimali?

Per le linee precise si consiglia una penna Rotring Isograph da 0,4 mm con inchiostro nero Rotring. Per la carta, la carta Bristol da 493 mm × 610 mm è ideale, poiché offre una superficie liscia che riduce al minimo i graffi.

2. Come evitare che la penna graffi la carta?

Il meccanismo di sollevamento della penna di iDraw include una molla che aggiunge una pressione eccessiva.La rimozione della molla superioreriduce la pressione da ~181 g a ~80 g, imitando la pressione basata sulla gravità dei plotter Axidraw. La sola regolazione della vite inferiore non è sufficiente. Gli utenti hanno confermato che questa regolazione elimina i graffi.

3. Quanto tempo richiede il tracciamento e quali impostazioni di velocità vengono utilizzate?

Un disegno dettagliato in formato A1 ha richiesto 3–4 ore a 6000 mm/min. Il tempo avrebbe potuto essere ridotto con strumenti di ottimizzazione dei percorsi come Optimizer di PlotterFiles, ma l’utente ha trasmesso GCode personalizzato senza ottimizzare i percorsi di spostamento

4. È possibile controllare iDraw senza il plugin di Inkscape?

Sì. iDraw utilizza un controller basato su GRBL (modificato e denominato «DrawCore»). Gli utenti possono inviare direttamente il GCode tramite strumenti come Universal Gcode Sender (UGS) o uno script Python personalizzato. Nota:

  • iDraw non supporta i comandi ad arco G2/G3; le curve devono essere convertite in polilinee.
  • Potrebbe essere necessario regolare i sistemi di coordinate (ad esempio, invertendo l’asse Y).

5. Come garantire la precisione ed evitare oscillazioni nei grafici di grandi dimensioni?

  • Calibra la macchina: tendi le cinghie, allinea gli assi e regola le viti senza testa.
  • Usa polilinee ad alta risoluzione (ad es., con spaziatura di 0,25 mm) per ottenere curve uniformi.
  • Il design a telaio H di iDraw migliora la stabilità per formati più grandi come A1.

6. Perché la funzione Auto Home non funziona bene?

Ecco alcuni suggerimenti per utilizzare Auto Home.
1. Verifica che i cavi degli interruttori di finecorsa siano collegati correttamente; segui questa guida: https://www.youtube.com/watch?v=5B4nb2k6eAc
2. Sposta manualmente il carrello dell’asse X completamente a sinistra e verifica che azioni l’interruttore di finecorsa dell’asse X.
3. Sposta manualmente il carrello dell’asse Y completamente all’indietro e verifica che azioni l’interruttore di finecorsa dell’asse Y.
4. Assicurati che i cavi siano disposti correttamente, in modo che non rimangano impigliati nei carrelli XY. Consulta questa guida per sistemare il cavo dell’asse Z: https://www.youtube.com/watch?v=LTwPYPh3rdE

7: Cosa devo fare se premo il pulsante rosso e la macchina si ferma? Posso riprendere il tracciato?

Sì, puoi riprendere il lavoro dopo aver premuto il pulsante rosso di arresto di emergenza. Una volta premuto, la macchina si metterà in pausa e attenderà ulteriori istruzioni. Per continuare:

  1. Apri il software Inkscape.
  2. Vai al menu Estensioni.
  3. Trova la sezione Riprendi.
  4. Seleziona Riprendi (dall'inizio) o Riprendi (dal punto in cui è stata messa in pausa), a seconda che tu voglia ricominciare dall'inizio o continuare esattamente dal punto in cui ti sei fermato.

👉 Suggerimento: Assicurati sempre di scegliere l'opzione di ripresa corretta in base allo stato di avanzamento del progetto, per evitare disegni sovrapposti o incompleti.

8. L’asse Z può regolare la distanza di lavoro?

Sì, l'asse Z può regolare la distanza di lavoro da 0 a 10 mm.

9. È possibile controllare il tempo di abbassamento della penna?

Sì, il tempo di abbassamento della penna può essere controllato.

10. La macchina supporta i comandi G-code?

Sì, supporta i comandi G-code. Il firmware della scheda madre è compatibile con GRBL.

11. L'asse Z può sollevare e premere fluidamente con un carico utile di circa 30–35 g (come una sonda in acciaio massiccio di Ø10 mm e lunga 5 cm)?

Sì, è possibile. La macchina supporta carichi fino a 200 grammi e un diametro massimo di 15 mm.

12. Il telaio è abbastanza stabile da evitare vibrazioni durante la pressione?

Sì, la struttura a H è sufficientemente stabile. La velocità operativa è regolabile.

13. Se è possibile, modificare l'impostazione relativa a quanto è possibile alzare o abbassare le penne?

Per impostazione predefinita, il codice limita l'altezza dell'asse Z; puoi modificare le impostazioni seguenti, come mostrato nelle immagini, per ottenere maggiore flessibilità.

1. idraw_deps>idraw2_0internal>idraw.py

Regola l'altezza da 10 a quella desiderata, ad esempio 30, in self.options.pen_pos_up e self.options.pen_pos_down.

Scarica l'immagine 1

2. idraw2_0.inx

Regola max="10.0" in base all'altezza desiderata in <param name="pen_pos_down" type="float" min="0.1" max="10.0" _gui-text="Altezza penna: GIÙ (mm):">5.0</param>

Scarica l'immagine 2

14. È possibile montare iDraw H A1 in verticale?

Sì! La versione A1 supporta il montaggio verticale, perfetto per opere d’arte di grandi dimensioni, progetti scolastici o disegni tecnici.

15. Come posso evitare che la penna graffi o danneggi la carta?

Regola l’angolazione del portapenne (70°–90°) e assicurati che le impostazioni della pressione nel software siano corrette. Le superfici lisce della carta sono ideali per ottenere risultati puliti.

16. Quanto velocemente può disegnare iDraw H A1 e quale velocità dovrei usare?

La velocità massima di scrittura è di 12.000 mm/min. Per calligrafie molto dettagliate o arte generativa, si consiglia una velocità moderata per ottenere la massima precisione.

17. Posso controllare iDraw H A1 senza utilizzare il plugin di Inkscape?

Sì. La macchina supporta diverse piattaforme software, tra cui Inkscape, LightBurn (per l’incisione laser) e i comandi G-code.

18. Quanto è preciso iDraw H A1 per progetti di formato medio e grande?

La precisione meccanica è di 0,01 mm per entrambi gli assi X e Y, garantendo disegni dettagliati, calligrafia e scrittura a mano nei formati da A2 ad A0.
Possibile deviazione dopo la spedizione: fino a 0,5 mm (X), 0,6 mm (Y)” – mantieni, ma sottolinea che si applica ai formati da A2 ad A0.

19. iDraw H A1 supporta l’incisione laser?

Certamente. Compatibile con teste laser da 500 mW a 15 W, può incidere legno, pelle, plastica e carta con elevata precisione.

20. Come si collega e si utilizza iDraw H A1?

Connettiti tramite USB o Bluetooth, quindi usa il tuo software preferito (compatibile con Windows, Mac o Linux). Sono inclusi tutorial dettagliati e formazione personalizzata per una configurazione semplice.

21. L'asse Z può adattarsi a diverse altezze delle penne o delle testine laser?

Sì. L’asse Z consente di regolare l’altezza della penna e di sollevarla o premerla con fluidità, rendendolo adatto a vari tipi di penne o strumenti per l’incisione.

22. Il telaio è abbastanza stabile da evitare vibrazioni durante i disegni di grandi dimensioni?

Sì. Il telaio A1 è realizzato con profili in alluminio e una piastra d’acciaio per garantire la stabilità, anche durante la creazione di disegni di medie e grandi dimensioni o l’utilizzo dell’incisione laser.

Suggerimenti aggiuntivi

  • Alternative alle penne: Le penne tecniche più vecchie con inchiostro di china (compatibile con la penna) o le penne gel bianche per la carta scura sono opzioni valide.
  • Sistema di coordinate: Dopo il ritorno all’origine ($H), la vera posizione iniziale di iDraw è l’angolo superiore sinistro. I plugin di terze parti potrebbero usare origini non standard, quindi si consiglia la calibrazione manuale.
  • Algoritmo per tracciati complessi: L’utente ha utilizzato un automa cellulare 1D con algoritmi per cammini euleriani per ottimizzare la connettività delle linee, riducendo i sollevamenti superflui della penna.
