iDraw H A0 Plotter di grande formato, robot da disegno, plotter a penna, macchina da disegno, macchina per scrivere, macchina per firme| UUNA TEK

iDraw H A0 Plotter di grande formato, robot da disegno, plotter a penna, macchina da disegno, macchina per scrivere, macchina per firme| UUNA TEK

BFCM Guarantee Price Protection Included — Refund if lower during BFCM

5 recensioni totali

Prezzo regolare €1.657,95 EUR
Prezzo regolare €2.210,95 EUR Prezzo scontato €1.657,95 EUR
Saldi Esaurito
Spedizione calcolata al momento del pagamento.
Spina

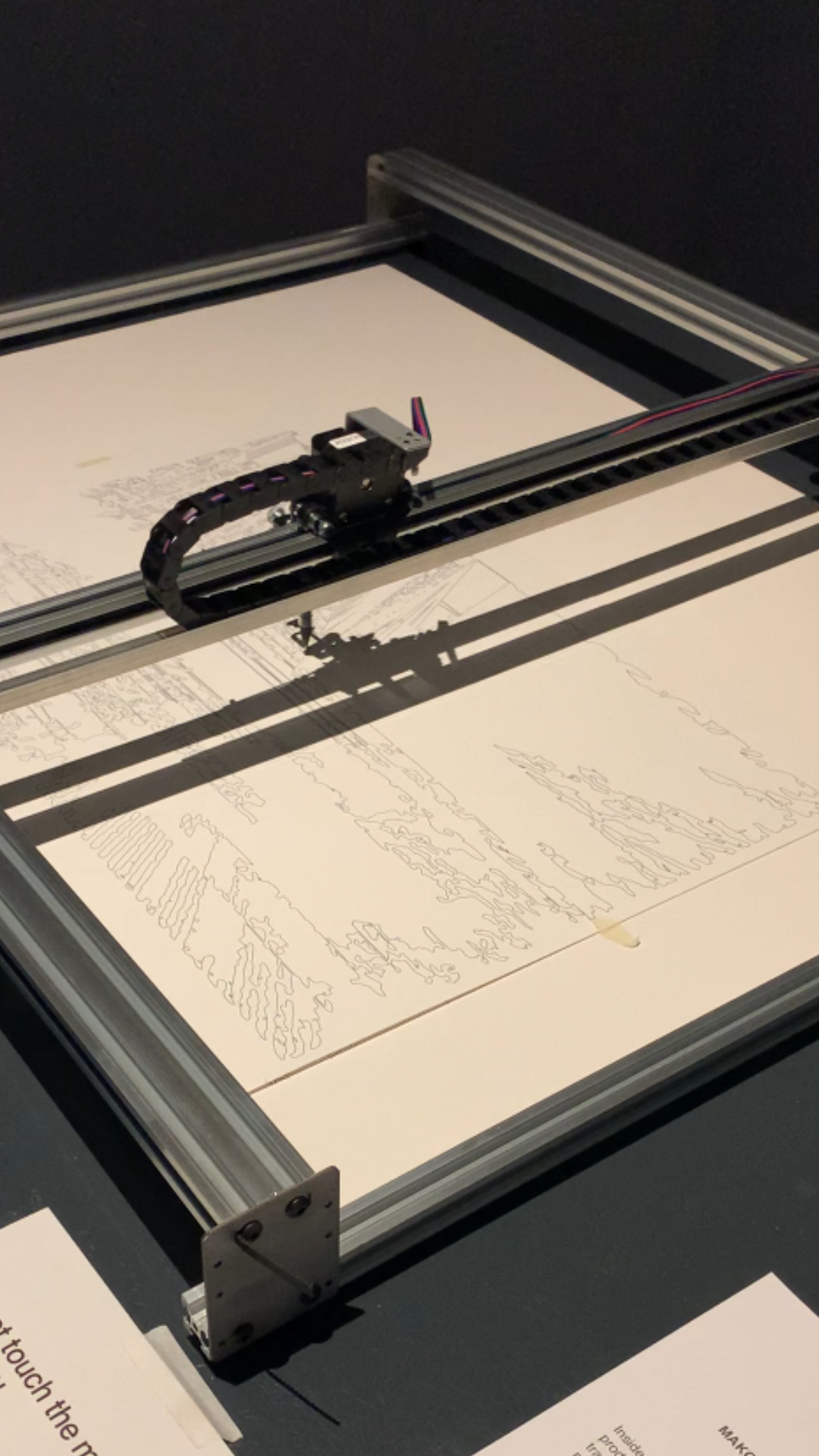

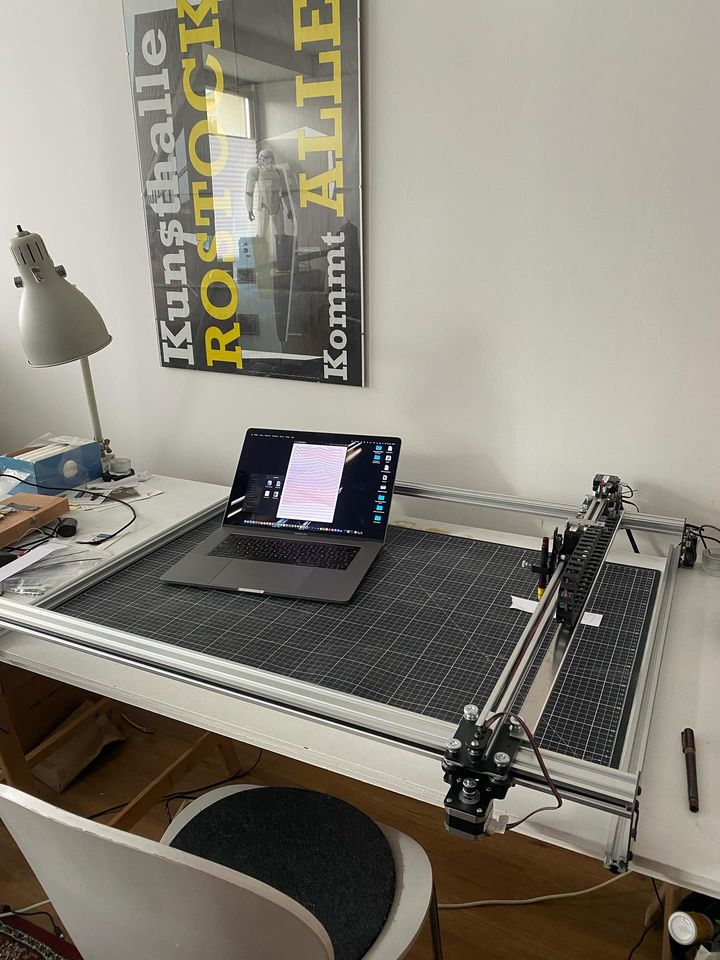

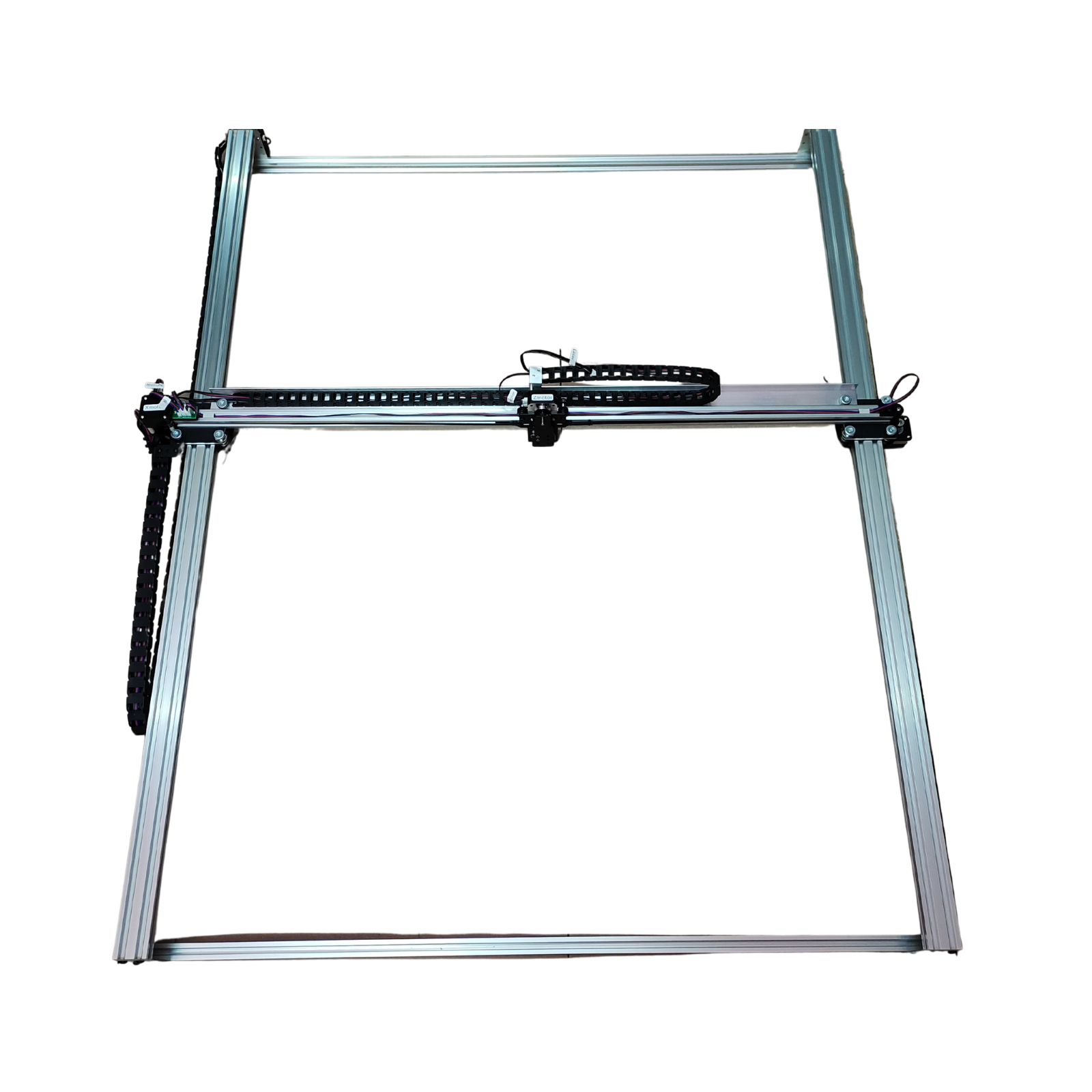

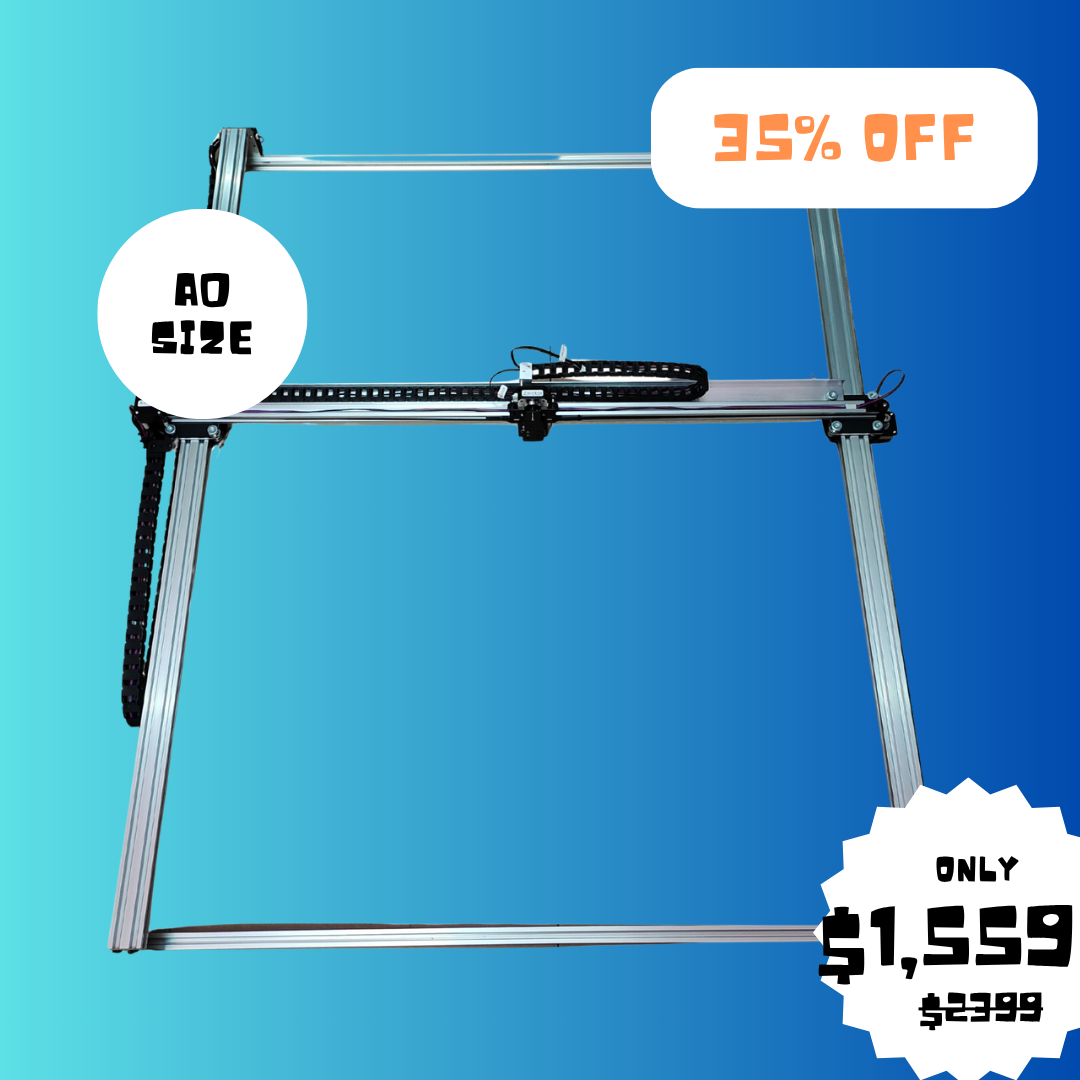

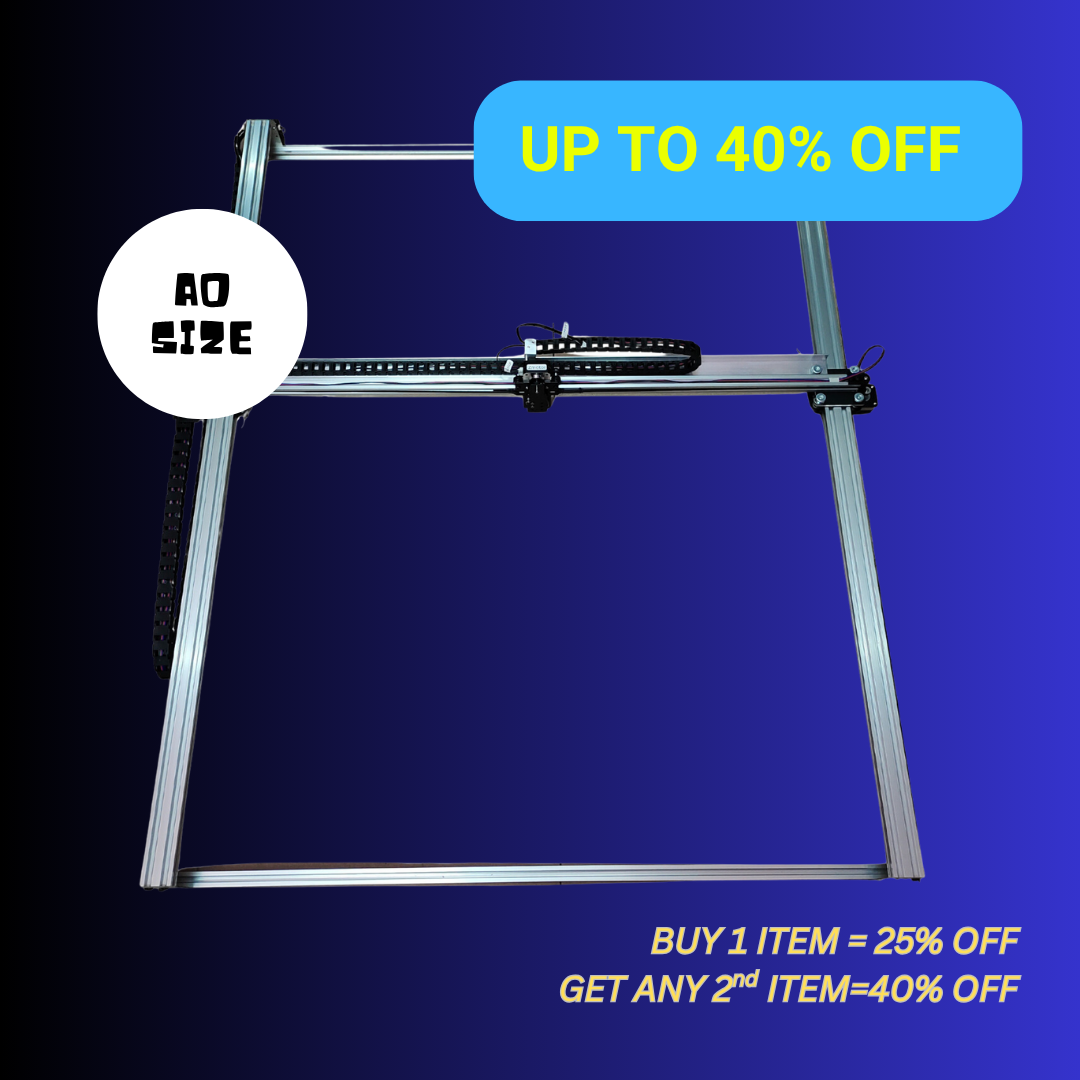

Ecco il plotter di grande formato iDraw H A0, un robot per disegnare con la penna, una macchina per disegnare, scrivere e firmare. | UUNA TEK, la soluzione definitiva per creare opere d’arte di grandi dimensioni e realizzare progetti di design. Questa macchina specializzata è progettata per attività come la creazione di arte generativa, il design di costumi etnici, la marcatura della pelle per valigeria, il tracciamento di linee ausiliarie per prodotti meccanici e la pressatura di linee di piegatura su oggetti artigianali, tra le altre.

Nota: questa versione non include una piastra di base. Grazie

Cos’è il plotter a penna iDraw H A0?

Il iDraw H A0 gestisce progetti più grandi del formato A1 e offre:

  • Precisione meccanica per opere d’arte dettagliate e di grandi dimensioni
  • Supporto software flessibile, compatibile con Inkscape, Lightburn e altri formati (SVG/DXF/JPG/PNG)
  • Opzioni di montaggio versatili, incluse configurazioni verticali per tracciare disegni di grande formato risparmiando spazio

Ideale per:

  • Artisti che creano arte generativa e calligrafia
  • Designer che realizzano prototipi o linee meccaniche
  • Docenti che insegnano il disegno tecnico
  • Hobbisti che marcano pelle, legno o carta






Visualizza tutti i dettagli

Cerchi un plotter a penna grande formato ad alta precisione?

La iDraw H A0 offre precisione, versatilità e affidabilità per il disegno, la scrittura a mano e l'incisione laser. Ideale per:

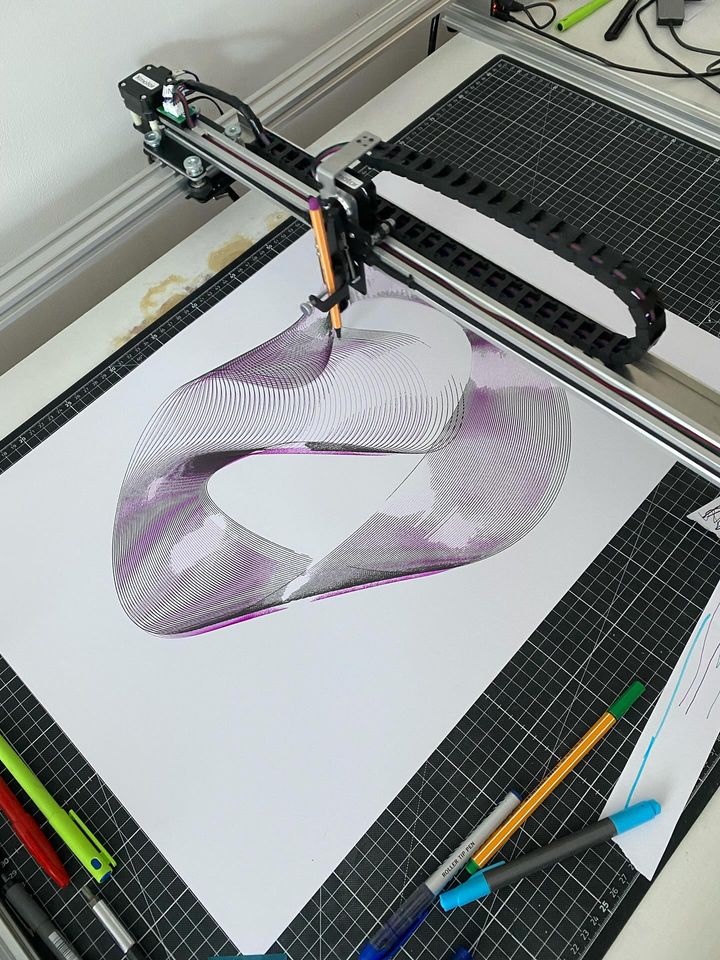

  • Arte generativa
  • Calligrafia
  • Disegno tecnico
  • Artigianato e marcatura della pelle

Shipping, Warranty & Support

🌍

Free Worldwide Shipping

Delivered anywhere in the world at no extra cost.

🔄

30-Day Easy Returns

Hassle-free returns or exchanges within 30 days.

💎

Lifetime Care Guarantee

Support for your machine for its entire lifetime.

📞

Dedicated Customer Support

Help available via email, chat, or Zoom.

🎓

Free Personal Training

Learn to set up and use your machine easily.

  • Compatibilità universale con il G-code: precisione plug-and-play

    Per la maggior parte dei designer, calligrafi e titolari di attività, serve un sistema che si integri perfettamente con gli strumenti che già conoscete. La nostra linea standard di prodotti offre piena compatibilità con il G-code open source, consentendovi di importare direttamente i vettori da Inkscape (con le nostre estensioni proprietarie), LightBurn o Adobe Illustrator, generare il percorso utensile e iniziare subito a tracciare. Non serve programmare: solo automazione industriale della scrittura a mano, pura e semplice.


  • Scrittura in blocco senza sforzo con la stampa unione email e il supporto per i font Hershey

    Tutti i plotter a penna UUNA TEK iDraw supportano la stampa unione via email per scrivere in serie lettere, buste, biglietti e inviti. Usa i font Hershey per ottenere una scrittura simile a quella umana.

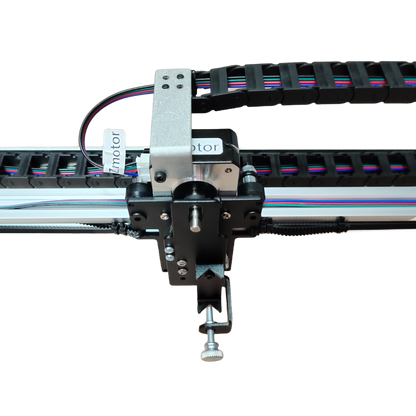

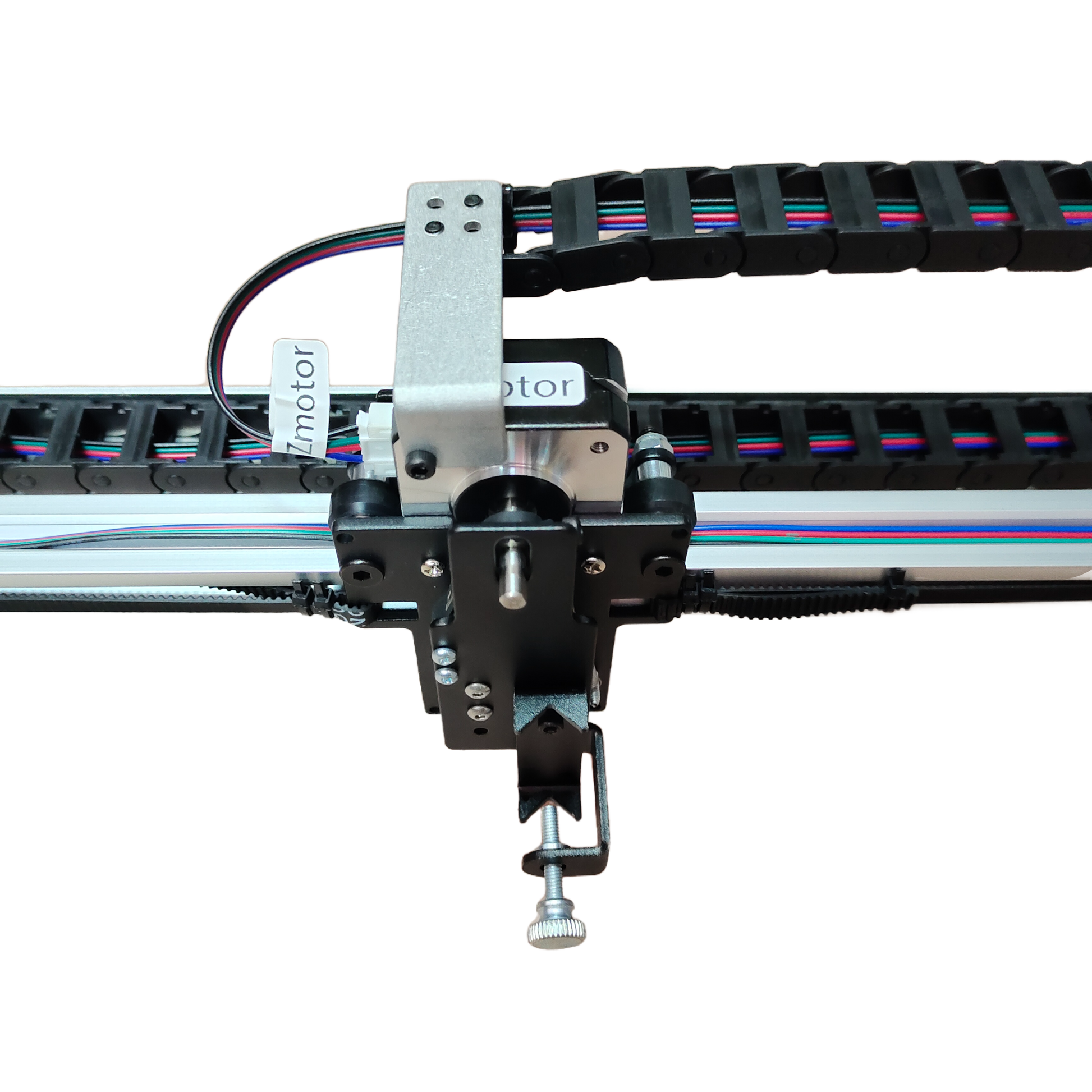

  • Tecnologia delle catene portacavi

    Prova un disegno fluido anche ad alta velocità, grazie all’innovativo meccanismo a catena portacavi. Garantisce un funzionamento regolare e risultati precisi a ogni tratto.

  • Possibilità di montaggio verticale

    Progettato per la massima versatilità, iDraw H può essere montato facilmente in verticale, consentendo di creare opere d’arte di grandi dimensioni con facilità e precisione.

  • Opzioni di dimensioni Supreme:

    Scegli tra i formati A2, A1 o A0, con ampio spazio per dare vita alle tue idee più ambiziose. La versione A0 misura ben 33.1 x 46.8 pollici e offre una libertà creativa senza limiti.

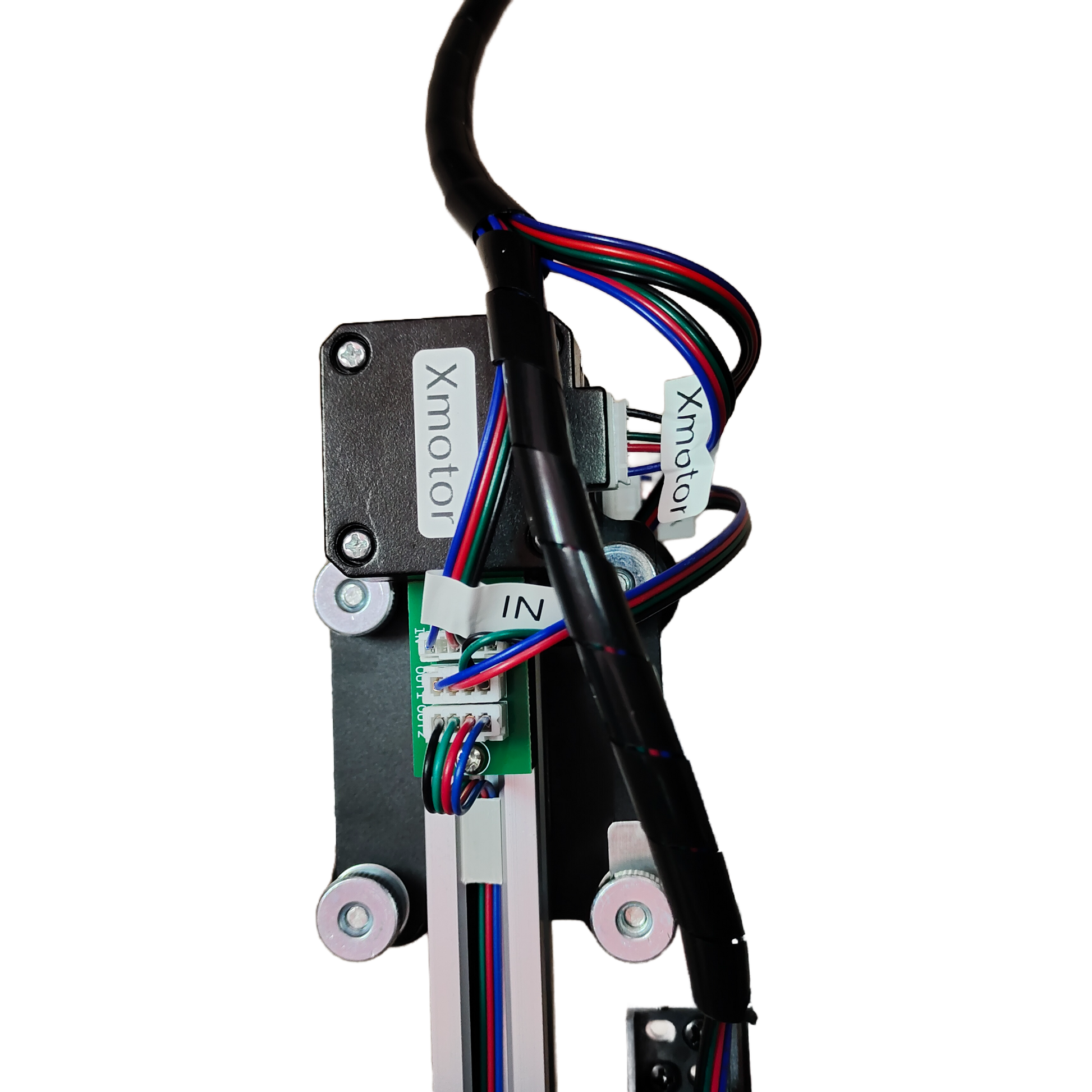

  • Potenti motori passo-passo

    Dotato di 4 motori passo-passo 42* (di più per i formati A1/A0), garantisce prestazioni affidabili anche con stampe di dimensioni maggiori.

  • Velocità senza pari

    Con una velocità di scrittura di 0-12.000MM/MIN, la versione H di UUNA TEK completa rapidamente i tuoi progetti creativi mantenendo la stessa precisione che contraddistingue il nostro marchio.

  • Assistenza software completa

    Compatibile con Windows 7/8/10/11 o versioni successive (Inkscape), Mac OS (Inkscape per scrittura e disegno, Lightburn per incisione laser) e Linux, per avere sempre a disposizione gli strumenti giusti.

  • Progettato per la precisione

    Con una precisione meccanica di Y:0.01 mm e X:0.01 mm, la UUNA TEK versione H è l’incarnazione della perfezione.

  • Connettività intuitiva

    Connettilo facilmente tramite USB o Bluetooth: è versatile e accessibile a tutti.

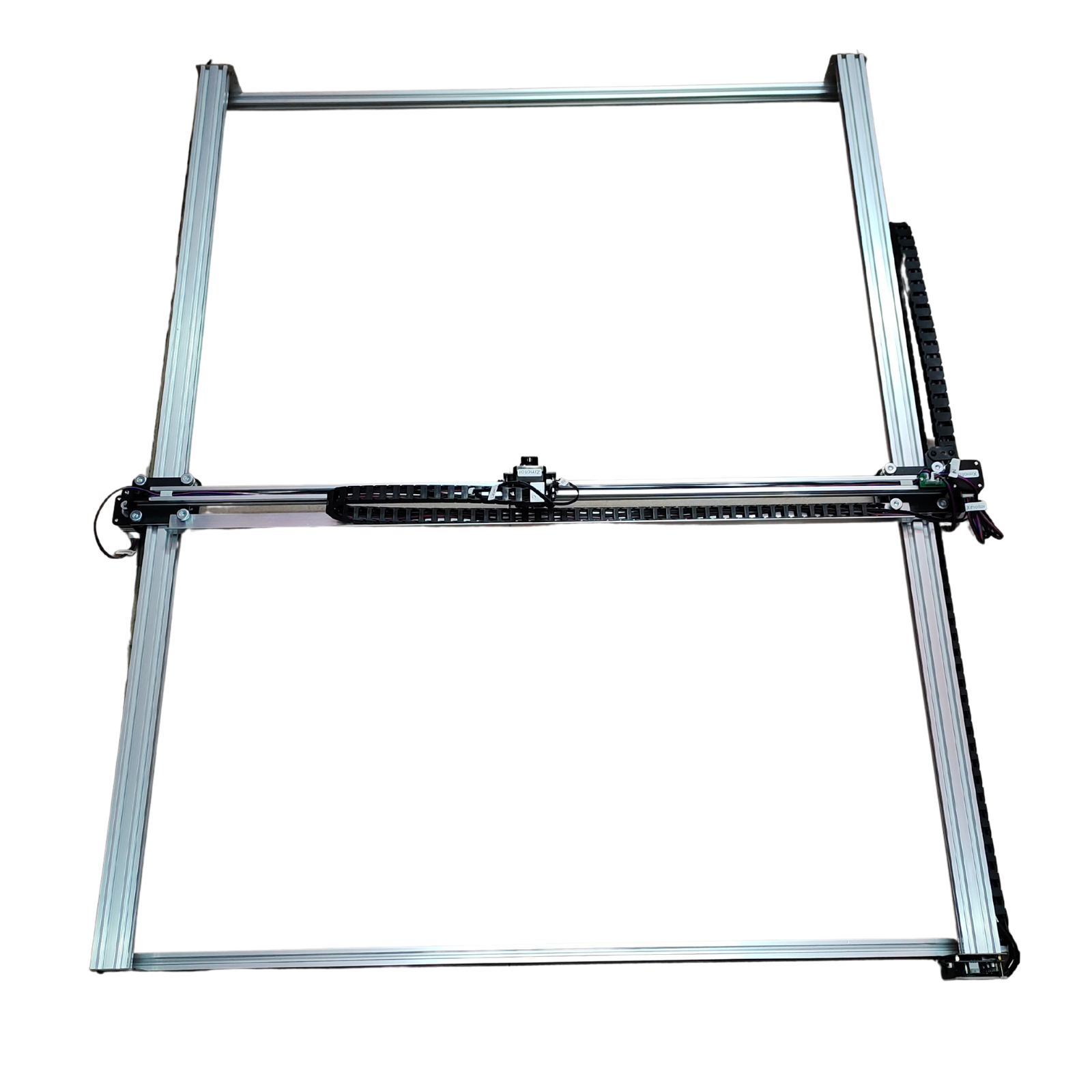

  • Materiali di livello mondiale per i telai

    Realizzato con una combinazione di profili in alluminio e lamiera d’acciaio, per garantire robustezza e durata nel tempo.

  • Potenza adattabile

    Funziona con un ampio intervallo di tensione (110V-220V), pronto all’uso ovunque ti trovi.

  • Opzioni laser versatili

    Scegli tra testine laser da 500 mW a 15 W per incidere legno, plastica, pelle e carta.

iDraw H A2 vs A1 vs A0 – Choosing the Right Size

Size Dimensions Best Use Cases
A2 16.5 x 23.4 inches Compact drawings, calligraphy, small-scale generative art
A1 23.4 x 33.1 inches Medium artwork, prototypes, classroom use
A0 33.1 x 46.8 inches Large-format designs, detailed calligraphy, large generative art projects

Contenuto a scomparsa

Notifica

UUNA TEK® H A0/A1/A2 è una derivazione del plotter da disegno UUNA TEK® H A3, priva di base e appositamente riprogettata per un’area di disegno più ampia.

Anche con il carrello migliorato, questi modelli più grandi devono generalmente funzionare a velocità inferiori rispetto a una normale UUNA TEK® H A3 per ottenere la stessa qualità.

Per ridurre i costi di spedizione e il rischio di danni, questi modelli vengono spediti parzialmente smontati direttamente dal nostro produttore in Cina. A causa degli elevati costi di spedizione, non accettiamo resi né rimborsi, ma possiamo fornire gratuitamente parti di ricambio per eventuali componenti difettosi e assicurarci che la macchina funzioni. Possiamo effettuare un rimborso completo solo in caso di problemi di qualità per i quali non riusciamo a trovare una soluzione.

I dazi doganali sono a carico del destinatario

Sono davvero molto grandi.

Queste unità sono realizzate su ordinazione, in quantità limitate; la produzione richiede almeno un mese e la spedizione almeno 5-10 giorni lavorativi. Scrivici all’indirizzo uunatek@gmail.com per confermare ogni dettaglio dopo aver effettuato l’ordine.

Si prega di notare che più grande è la macchina, maggiore sarà la deviazione. Le macchine A2-A0 presentano una deviazione fino a 0,5 mm sull’asse X e fino a 0,6 mm sull’asse Y. È possibile che il nastro trasportatore o altre parti si allentino durante il trasporto, a causa della lunga spedizione internazionale. Se questo non è accettabile, si consiglia di scegliere una macchina più piccola, come il formato A3, oppure una macchina più grande di UUNA TEK 3.0.

In questo caso, potrebbe essere necessario regolare la macchina da remoto dopo averla ricevuta, tramite la nostra riunione online qui: https://calendly.com/uunatek/idraw-support, oppure guardare le istruzioni video su YouTube qui: https://www.youtube.com/watch?v=QlrD2w3Zo2M&t=1403s. Inoltre, se le impostazioni del software consentono il movimento avanti e indietro, la deviazione aumenterà.
In questo caso, consigliamo:
1. Prova a scrivere a una velocità più bassa e usa la velocità di disegno predefinita consigliata di 2000 mm/min
2. Non attivare la funzione di ottimizzazione automatica che consente il movimento avanti e indietro, così da ridurre la deviazione
3. Prova a usare l’asse X come asse centrale dell’immagine
4. Usa una penna ad asciugatura rapida
5. Prova a usare carta da disegno e a fissarla
6. L’opera non dovrebbe essere troppo complessa. Se lo è davvero, si consiglia di disegnarla in più parti

Specifiche

【Prestazioni e precisione】
• Area di lavoro (disegno): 33,1" × 46,8" (841 × 1189 mm) — compatibile con i formati A0 e ANSI E
• Velocità massima di scrittura: 0 – 472,44 in/min (0 – 12.000 mm/min, ottimizzata per il grande formato)
• Precisione meccanica: Y: 0,0004" (0,01 mm), X: 0,0004" (0,01 mm)
• Corsa verticale della penna (asse Z): 0,39" (10 mm)

【Capacità degli utensili e dell'hardware】
• Diametro massimo della penna supportato: 0,63" (16 mm)

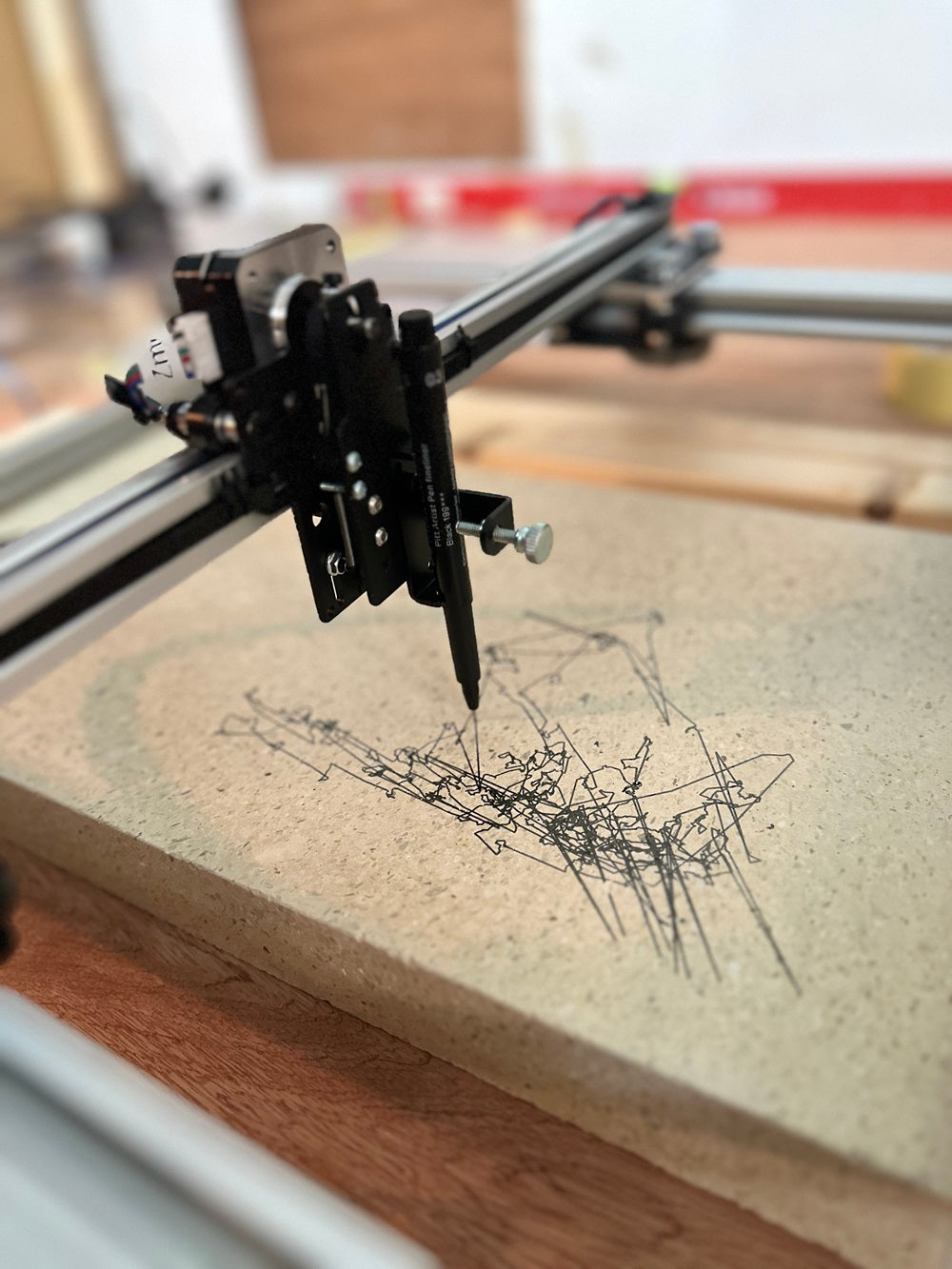

• Inclinazione regolabile della penna: 70° – 90° (supporta pennelli inclinati e penne calligrafiche)
• Motori: 4 * motori passo-passo NEMA 17 (42) ad alta coppia (configurazione multi-motore per una maggiore stabilità e precisione nel formato ultragrande)

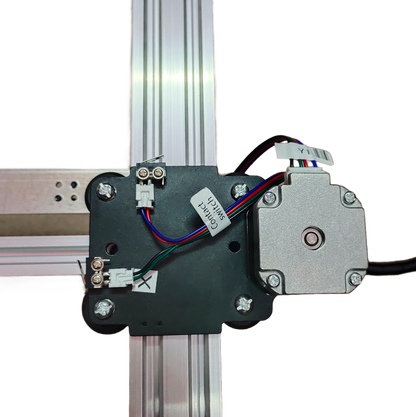

• Interruttori di fine corsa: integrati (assi X/Y)
• Materiali del telaio: profilo industriale in alluminio + piastra in acciaio per impieghi gravosi

【Struttura e dimensioni】
• Dimensioni del prodotto (A0): 51,6" × 38,9" × 6,1" (1311 × 988 × 155 mm)
• Dimensioni dell'imballaggio (A0): 54,0" × 9,0" × 7,3" (1372 × 229 × 185 mm)
• Peso netto: ~14,0 lbs (~6,35 kg)
• Peso di spedizione: ~15,0 lbs (~6,80 kg)

【Elettronica e connettività】
• Scheda madre: DrawCore V2.0
• Connettività: USB, Bluetooth
• Tensione di ingresso: 110 V - 220 V AC (compatibilità universale)
• Uscita dell'adattatore di alimentazione: 12 V / 1 A
• Temperatura di esercizio: -4°F – 122°F (-20°C – 50°C)

【Software e controllo】
• Firmware: compatibile con GRBL
• Software di controllo / componenti aggiuntivi: UUNA TEK® 2.0 Control Extension
• Sistemi operativi supportati: Windows 7/8/10/11+, macOS, Linux
• Software compatibili: Inkscape (scrittura/disegno), LightBurn (incisione laser)
• Formati file supportati: SVG, JPG, JPEG, PNG, BMP, G-code, ecc.

Lista di imballaggio

Plotter a penna UUNA TEK iDraw H A2/A1/A0 1 X

Kit di attrezzi 1 X

Guida rapida 1 X

Biglietto di ringraziamento 1 X

Software

Scarica il software Inkscape e i file aggiuntivi qui>>>.

Puoi trovare il software per Windows, Mac e Linux, oltre alla guida all'assemblaggio dell'hardware e ai dettagli sull'installazione del software.

Per chi ha bisogno di funzioni avanzate:

1. Per chi ha bisogno della funzione per salvare il file di tracciamento, scarica questa versione>>>

2. Per chi ha bisogno della funzione di unione delle email,

Windows: scarica questa versione>>>

Mac o Linux: scarica questa versione>>>

3. Per chi ha bisogno della funzione laser, scarica questa versione>>>

4. E se avessi qualche nozione di programmazione e volessi modificare i parametri originali per rimuovere il limite di velocità? Scarica questa versione>>>

Tutorial

Guarda i video tutorial per i plotter a penna di grande formato, inclusi assemblaggio, regolazione della cinghia e installazione delle testine laser per le macchine iDraw H formato A0/A1 qui>>>

Altri tutorial:

Per il plotter a penna UUNA TEK® 1.0, guarda i video tutorial qui>>>

Per il plotter a penna UUNA TEK® 2.0, guarda i video tutorial qui>>>

Per il plotter a penna UUNA TEK® H, guarda i video tutorial qui>>>

Per il software, guarda il video qui>>>

Per la funzione laser, guarda i video tutorial qui>>>

Politiche

Politica di spedizione: Tutti gli ordini saranno evasi entro 48 ore lavorative. Tutti i pacchi saranno spediti con DHL/UPS/USPS dai nostri magazzini in Cina o dal magazzino Amazon; la consegna a destinazione richiederà 5-7 giorni lavorativi. Possibili ritardi durante i periodi di saldi. Consulta la politica completa qui>>>

Politica di reso: Offriamo una garanzia di 1 anno su tutti i prodotti. Il reso gratuito e il rimborso saranno disponibili solo in caso di problemi di qualità o danni durante la consegna. Contattaci all’indirizzo support@uunatek.com prima di rispedire il prodotto. Consulta la politica completa qui>>>

Feature iDraw H (A2 / A1 / A0) UUNA TEK 3.0 (A2 / A1 / A0)
Working / Drawing Area A2: 16.5 × 23.4 in
A1: 23.4 × 33.1 in
A0: 33.1 × 46.8 in
A2: 594 × 420 mm
A1: 841 × 594 mm
A0: 1189 × 841 mm
Frame / Build Materials Aluminum profile + steel plate Q235 carbon steel + aluminum alloy
Motors 4 × 42-stepper motors (more for A1 / A0) X: 42-stepper, Y: 42/57-stepper, Z: 42-stepper
Mechanical Precision / Repeat Accuracy 0.01 mm (X & Y) ± 0.1 mm – 0.02 mm
Maximum / Nominal Speed (Writing) 0 – 12,000 mm/min - High-speed: up to 20,000 mm/min (X/Y/Z)
- Default drawing: 12,000 mm/min
- Silent mode: up to 10,000 mm/min
Motherboard / Firmware / Control Drawcore V2.0; GRBL compatible Custom GRBL-board
Connectivity USB, Bluetooth USB (default), WiFi (default), SD‑card offline(default)
Software / Supported Formats JPG, PNG, SVG, etc.
Inkscape (Windows/Mac), Lightburn (laser) Formats: SVG, DXF, JPG, PNG, BMP, PDF
UUNA TEK 3.0 App, Inkscape, UGS, Lightburn, LaserGRBL
Formats: SVG, DXF, JPG, PNG, BMP, PDF
Input Voltage / Power 110V–220V input; adapter 12V / 1A AC 110V–230V input; DC 12V or 24V output
Operating Temperature –20°C to +50°C –20°C to +55°C
Net Weight A2: ~ 9 lb
A1: ~ 11 lb
A0: ~ 14 lb
A2: ~ 17.5 kg
A1: ~ 32 kg
A0: ~ 48 kg
Pen / Pen Holder Adjustable angle: 70°–90°, supports pens up to 16 mm width Adjustable angle: 0°–90°, supports pens up to 17.5 mm width
Laser Options Supports 500 mW to 15 W heads 10 W laser head
Mounting / Orientation Supports vertical mounting All-in-one ready-to-run; vertical mounting not recommended
Accuracy / Deviation Warning Potential deviation after shipping: up to 0.5 mm (X), 0.6 mm (Y) —
Noise / Operation No specific decibel info Operates under ≈ 60 dB (silent guide rails + drive)

Domande frequenti

1. Quali penna e carta sono consigliate per ottenere risultati ottimali?

Una penna Isograph Rotring da 0.4 mm con inchiostro nero Rotring è consigliata per tracciare linee precise. Per la carta, la carta Bristol da 493 mm × 610 mm è un'ottima scelta, poiché offre una superficie liscia che riduce al minimo i graffi.

2. Come evitare che la penna graffi la carta?

Il meccanismo di sollevamento della penna dell’iDraw include una molla che aggiunge una pressione eccessiva.Rimuovendo la molla superiorela pressione si riduce da ~181g a ~80g, imitando la pressione basata sulla gravità dei plotter Axidraw. Regolare solo la vite inferiore non è sufficiente. Gli utenti hanno confermato che questa regolazione ha eliminato i graffi.

3. Quanto tempo richiede il tracciamento e quali impostazioni di velocità vengono utilizzate?

Un disegno dettagliato in formato A1 ha richiesto 3–4 ore a 6000mm/min. Il tempo si potrebbe ridurre con strumenti di ottimizzazione dei percorsi come PlotterFiles’ Optimizer, ma l’utente ha eseguito GCode personalizzato senza ottimizzare i percorsi di spostamento

4. È possibile controllare iDraw senza il plugin di Inkscape?

Sì. iDraw usa un controller basato su GRBL (modificato come "DrawCore"). Gli utenti possono inviare direttamente GCode tramite strumenti come Universal Gcode Sender (UGS) o uno script Python personalizzato. Nota:

  • iDraw non supporta i comandi per archi G2/G3; le curve devono essere convertite in polilinee.
  • Potrebbe essere necessario modificare i sistemi di coordinate (ad es. invertire l'asse Y)

5. Come garantire la precisione ed evitare oscillazioni nelle stampe di grandi dimensioni?

  • Calibra la macchina: tendi le cinghie, allinea gli assi e regola le viti senza testa.
  • Usa polilinee ad alta risoluzione (ad es. spaziatura di 0.25 mm) per curve uniformi.
  • Il iDraw’s design a telaio H migliora la stabilità per formati più grandi come A0.

6. Perché la funzione di ritorno automatico a casa non funziona bene?

Ecco alcuni consigli per usare Auto Home.

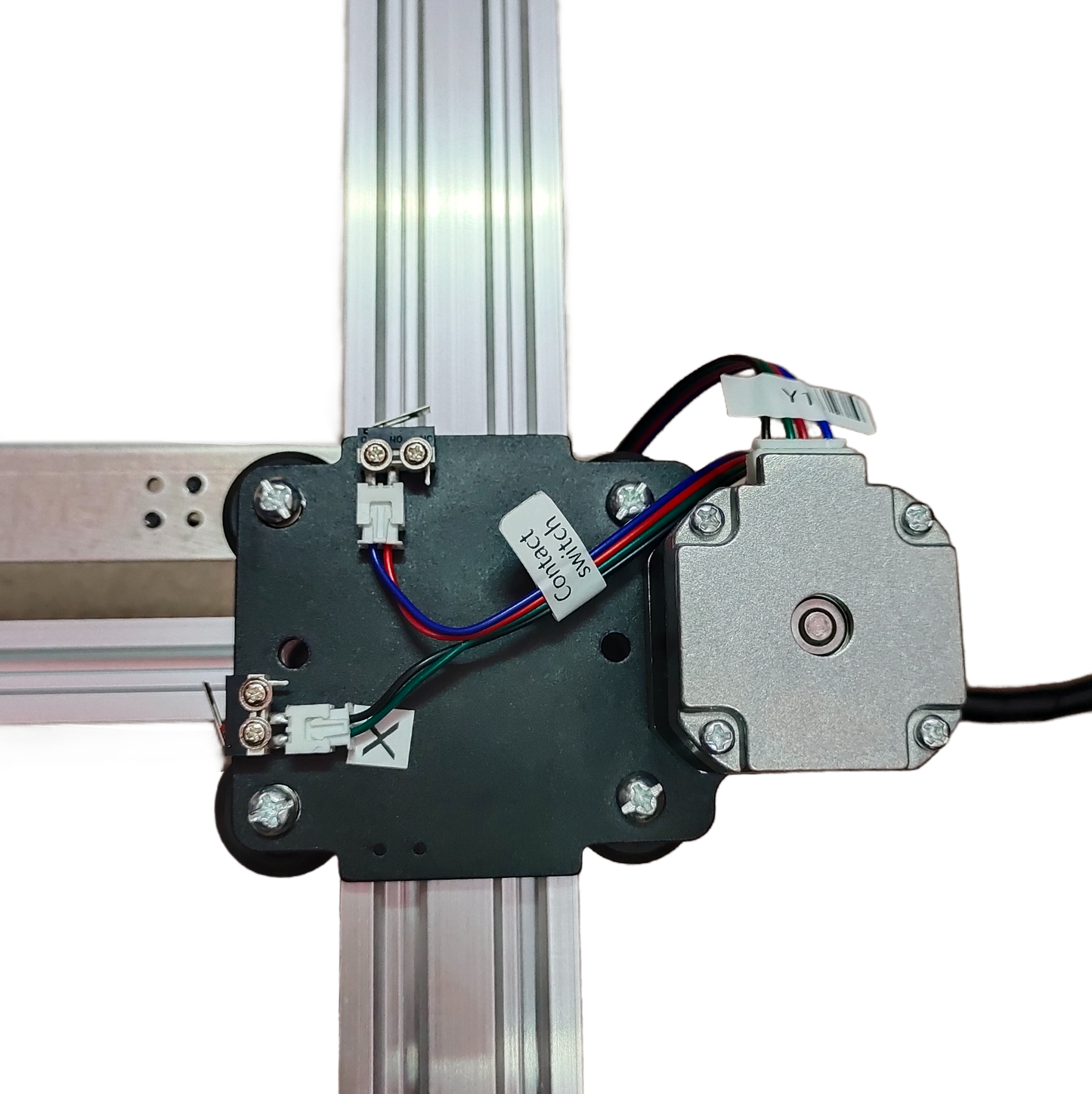

1. Verifica che i cavi degli interruttori di contatto siano collegati correttamente, seguendo questa guida: https://www.youtube.com/watch?v=5B4nb2k6eAc
2. Sposta manualmente il carrello dell'asse X tutto a sinistra e verifica che tocchi l'interruttore di contatto dell'asse X.
3. Sposta manualmente il carrello dell'asse Y tutto indietro e verifica che tocchi l'interruttore di contatto dell'asse Y.
4. Assicurati che i cavi siano disposti correttamente, in modo che non si impiglino nei carrelli XY. Consulta questa guida per sistemare il cavo dell'asse Z: https://www.youtube.com/watch?v=LTwPYPh3rdE

7: Cosa devo fare se premo il pulsante rosso e la macchina si ferma? Posso riprendere il tracciato?

Sì, puoi riprendere il lavoro dopo aver premuto il pulsante rosso di arresto di emergenza. Una volta premuto, la macchina si metterà in pausa e attenderà ulteriori istruzioni. Per continuare:

  1. Apri il software Inkscape.
  2. Vai al menu Estensioni.
  3. Trova la sezione Riprendi.
  4. Seleziona Riprendi (dall'inizio) oppure Riprendi (dal punto in cui è stata messa in pausa), a seconda che tu voglia ricominciare dall'inizio o continuare dal punto esatto in cui ti eri fermato.

👉 Consiglio: Scegli sempre l'opzione di ripresa corretta in base all'avanzamento del progetto, per evitare disegni sovrapposti o incompleti.

8. L’asse Z può regolare la distanza di lavoro?

Sì, l'asse Z può regolare la distanza di lavoro da 0 a 10 mm.

9. È possibile controllare il tempo di abbassamento della penna?

Sì, è possibile controllare il tempo in cui la penna è abbassata.

10. La macchina supporta i comandi G-code?

Sì, supporta i comandi G-code. Il firmware della scheda madre è compatibile con GRBL.

11. L’asse Z può sollevarsi e premere in modo fluido con un carico di circa 30–35 g (come una sonda in acciaio massiccio Ø10 mm, lunga 5 cm)?

Sì, è possibile. La macchina supporta carichi fino a 200 grammi e un diametro massimo di 15 mm.

12. Il telaio è abbastanza stabile da evitare vibrazioni quando si preme?

Sì, la struttura a H è sufficientemente stabile. La velocità di funzionamento è regolabile.

13. È possibile modificare in qualche modo l'impostazione relativa a quanto si possono alzare o abbassare le penne?

Il codice limita l’altezza dell’asse Z per impostazione predefinita. Puoi modificare le impostazioni seguenti, come mostrato nelle immagini, per avere maggiore flessibilità.

1. idraw_deps>idraw2_0internal>idraw.py

Modifica l’altezza da 10 a quella desiderata, ad esempio 30, per self.options.pen_pos_up e self.options.pen_pos_down.

Scarica l’immagine 1

2. idraw2_0.inx

Modifica max="10.0" impostandolo sull’altezza desiderata in <param name="pen_pos_down" type="float" min="0.1" max="10.0" _gui-text="Altezza della penna: IN BASSO, (mm):">5.0</param>

Scarica l’immagine 2

14. È possibile montare verticalmente iDraw H A0?

Sì! La versione A0 supporta il montaggio verticale, perfetto per opere d'arte di grandi dimensioni, progetti scolastici o disegno tecnico.

15. Come posso evitare che la penna graffi o danneggi la carta?

Regola l’angolazione del supporto per la penna (70°–90°) e verifica che le impostazioni della pressione nel software siano corrette. Le superfici lisce della carta garantiscono i risultati migliori.

16. A quale velocità può disegnare iDraw H in formato A0 e quale velocità dovrei usare?

La velocità massima di scrittura è di 12.000 mm/min. Per calligrafie molto dettagliate o arte generativa, si consiglia una velocità moderata per ottenere la massima precisione.

17. Posso controllare iDraw H A0 senza usare il plugin di Inkscape?

Sì. La macchina supporta diverse piattaforme software, tra cui Inkscape, Lightburn (per l'incisione laser) e i comandi Gcode.

18. Quanto è preciso iDraw H A0 per i progetti di grande formato?

La precisione meccanica è di 0.01 mm per entrambi gli assi X e Y, garantendo disegni dettagliati, calligrafia e scrittura a mano in formato A0.
Possibile scostamento dopo la spedizione: fino a 0.5 mm (X), 0.6 mm (Y)” – da mantenere, ma sottolineando che si applica ai formati da A2 ad A0.

19. L'iDraw H A0 supporta l'incisione laser?

Certamente. Compatibile con testine laser da 500 mW a 15 W, può incidere legno, pelle, plastica e carta con grande precisione.

20. Come collego e utilizzo iDraw H A0?

Collegati tramite USB o Bluetooth, quindi usa il software che preferisci (compatibile con Windows, Mac o Linux). Sono inclusi tutorial dettagliati e formazione personalizzata per una configurazione semplice.

21. L’asse Z può essere regolato per adattarsi a penne di diverse altezze o a teste laser?

Sì. L’asse Z consente di regolare l’altezza della penna e di sollevarla e abbassarla con fluidità, rendendola adatta a diversi tipi di penne o strumenti per incisione.

22. Il telaio è abbastanza stabile da evitare vibrazioni durante la stampa di grandi grafici?

Sì. La struttura A0 è realizzata con un profilo in alluminio e una piastra in acciaio per garantire stabilità, anche quando si realizzano disegni di medie e grandi dimensioni o si utilizza l’incisione laser.

Suggerimenti aggiuntivi

  • Alternative alla penna: le penne tecniche più datate con inchiostro di china (compatibile con la penna) o le penne gel bianche per la carta scura sono opzioni valide.
  • Sistema di coordinate: dopo la procedura di homing ($H), il vero punto di origine di iDraw è l’angolo in alto a sinistra. I plugin di terze parti possono usare origini non standard, quindi si consiglia la calibrazione manuale.
  • Algoritmo per grafici complessi: l’utente ha impiegato un automa cellulare 1D con algoritmi per il percorso euleriano per ottimizzare la connettività delle linee, riducendo i sollevamenti della penna superflui.
