Converting Text to SVG with Inkscape for iAuto Pen Plotter

[Tutorial iAuto] Conversione del testo in SVG con Inkscape per la macchina da scrittura automatica iAuto

Per gli utenti di Inkscape o per chi utilizza Axidraw/iDraw, è comune gestire numerosi file SVG con caratteri preimpostati. In questi casi, non è necessario progettare e inserire manualmente i caratteri per le plotter a penna ad alimentazione automatica iAuto. Puoi invece scrivere direttamente con i file SVG. Tuttavia, è importante notare che non tutti i file SVG potrebbero essere compatibili con il software iAuto. Oggi vogliamo condividere il metodo corretto per esportare file SVG da Inkscape e scriverli facilmente con iAuto.
Quando usi Inkscape per creare file SVG con testo, devi utilizzare la funzione Hershey Text per convertire il testo in file SVG riconoscibili da iAuto Pen Plotter.

Parte 1 - Esportazione di file SVG da Inkscape

Inserisci prima il testo in Inkscape, selezionalo e poi apri la funzione Hershey Text:



In secondo luogo, seleziona il carattere che preferisci e fai clic su Anteprima dal vivo per visualizzare l'effetto in tempo reale. Fai clic su Applica per convertire il testo in SVG:

Allo stesso tempo, puoi anche fare clic su Mantieni testo originale per conservarlo e modificarlo facilmente in seguito:

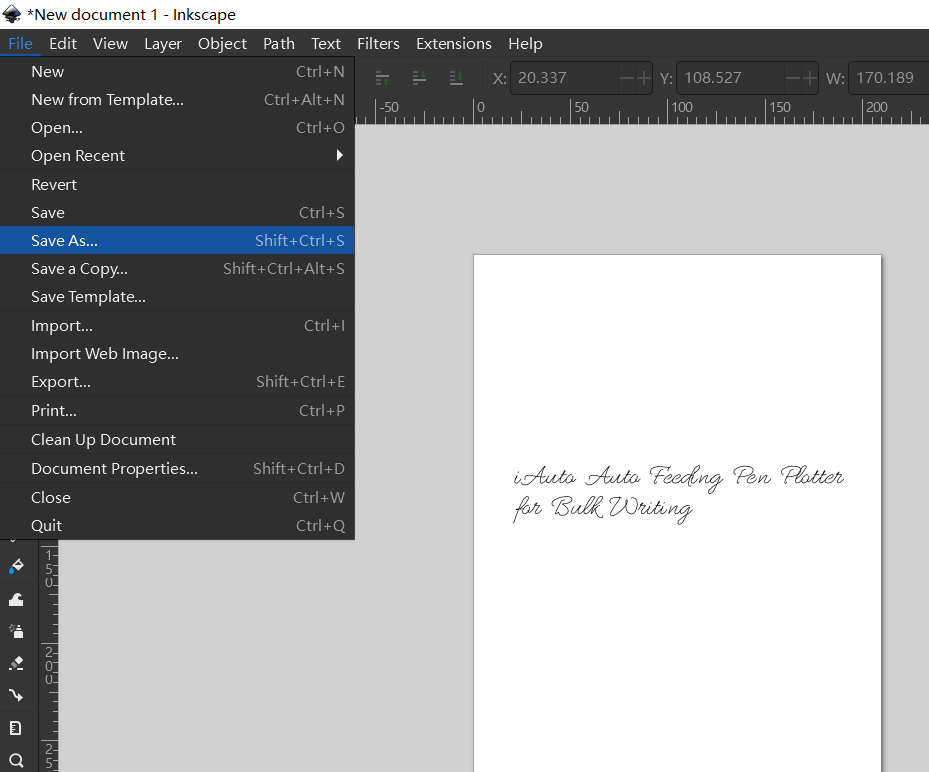

Infine, elimina il testo originale non necessario (fai attenzione a eliminare il testo originale, altrimenti il file SVG esportato non potrà essere utilizzato normalmente) e usa la funzione Salva o Salva con nome per esportarlo come file SVG:

Parte 2 - Caricamento nel software iAuto e scrittura diretta

Quindi puoi aprirlo nella funzione SVG del software iAuto e scrivere automaticamente:

Se devi importarlo nella funzione tabella per regolarne automaticamente la posizione, puoi selezionare la funzione di generazione nella grafica:

Passa alla funzione tabella:

Seleziona la funzione grafica e seleziona il file appena generato:

Puoi trascinare qui la posizione del file per l'impaginazione:

Riepilogo

Questo articolo fornisce indicazioni agli utenti di Inkscape e a coloro che utilizzano Axidraw/Idraw, che spesso lavorano con più file SVG contenenti caratteri preimpostati. Evidenzia la comodità di scrivere direttamente con file SVG per i plotter a penna iAuto ad alimentazione automatica, eliminando la necessità di progettare manualmente i caratteri. Tuttavia, sottolinea l'importanza di assicurarsi che i file SVG esportati da Inkscape siano compatibili con il software iAuto. L'articolo mira a guidare gli utenti nel corretto processo di esportazione dei file SVG da Inkscape e nel loro utilizzo efficace con iAuto per il disegno con penna.
