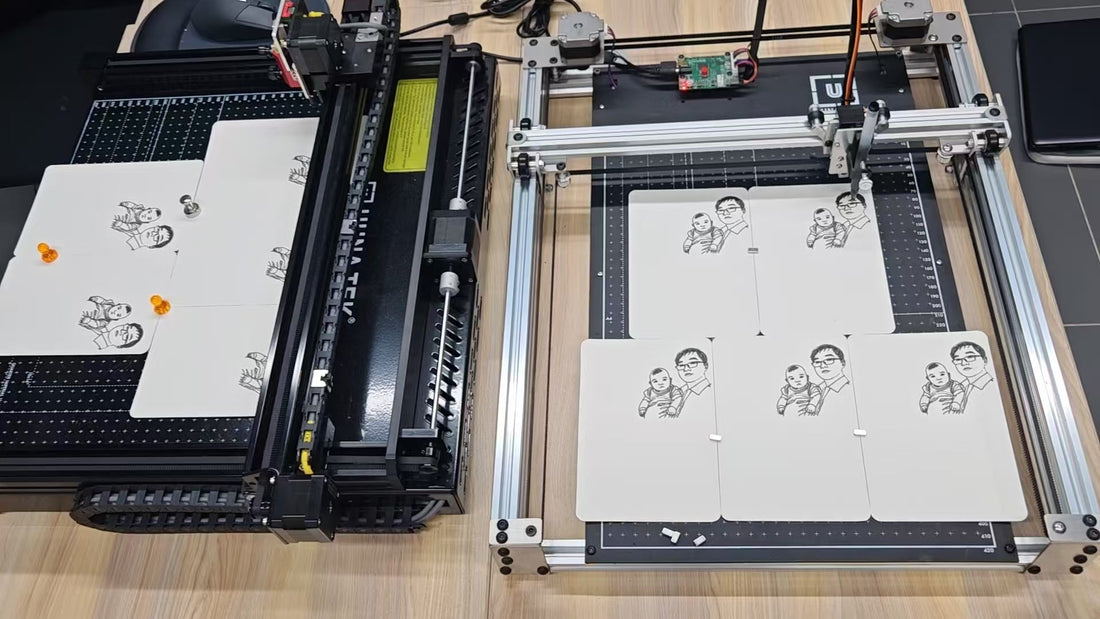

[Guide] Come risolvere i problemi comuni dell'auto-home con i plotter a penna iDraw

La funzione Auto Home è essenziale per inizializzare il tuo plotter a penna iDraw, consentendo alla macchina di individuare la propria origine prima di avviare un lavoro. Tuttavia, alcuni utenti potrebbero riscontrare problemi per cui il plotter non esegue correttamente l’azzeramento oppure non risponde affatto quando si avvia Auto Home. Questa guida illustra le cause più comuni e le relative soluzioni, per aiutarti a rimettere in funzione la macchina senza problemi.

🔧 Problemi comuni di Auto Home e soluzioni

1. Controlla i collegamenti dei cavi degli interruttori di finecorsa

Gli interruttori di finecorsa sono sensori fondamentali che indicano alla macchina la posizione iniziale. Se non sono collegati correttamente, la funzione Auto Home non funzionerà.

Soluzione:

• Controlla il cablaggio degli interruttori di contatto/finecorsa.
• Assicurati che ogni interruttore sia collegato saldamente.
• Presta particolare attenzione al cavo contrassegnato con “X” - questo cavo deve essere collegato all’interruttore di finecorsa dell’asse X.

Se il collegamento è errato, il plotter potrebbe tentare di eseguire l’azzeramento nella direzione sbagliata oppure non rispondere affatto.

Suggerimento: tira delicatamente i cavi per assicurarti che non siano allentati. Se il cavo si stacca facilmente, reinseriscilo oppure sostituisci il connettore.

2. Controlla manualmente che gli interruttori di finecorsa non siano ostruiti

A volte, anche se il cablaggio è corretto, gli interruttori potrebbero essere già attivati a causa di un’ostruzione meccanica o di un posizionamento errato del carrello.

Soluzione:

• Spegni la macchina e sposta delicatamente il carrello a mano lungo entrambi gli assi X e Y.
• Osserva gli interruttori di finecorsa: dovrebbero essere premuti solo quando il carrello raggiunge la corsa massima (ovvero la posizione iniziale).
• Se un interruttore è bloccato in posizione premuta o viene attivato continuamente, la macchina penserà di trovarsi già nella posizione "home" e non si muoverà.

Suggerimento: quando un interruttore viene attivato, dovresti sentire o percepire un piccolo “clic”. Se l’interruttore non fa clic o non dà una risposta tattile, potrebbe essere guasto.

3. Organizza con cura i cavi

Un problema molto comune, ma spesso trascurato, è l’ostruzione causata dai cavi. Se i cavi si aggrovigliano o rimangono impigliati nel telaio, possono bloccare il movimento del carrello e impedirgli di raggiungere gli interruttori di finecorsa.

Soluzione:

• Spegni il plotter e controlla il percorso di tutti i fili e cavi, soprattutto quelli vicino al portale mobile.
• Usa fascette o supporti per cavi per organizzarli ordinatamente e tenerli fuori dal percorso.
• Assicurati che nulla ostacoli l’area degli interruttori su entrambi i lati degli assi.

Suggerimento: dopo aver sistemato i cavi, sposta lentamente il carrello a mano per assicurarti che il percorso sia libero e che possa raggiungere e premere liberamente gli interruttori di finecorsa.

✅ Ulteriori suggerimenti per la risoluzione dei problemi

Controllo del firmware: se tutto l’hardware è corretto ma il problema persiste, assicurati che il firmware sia aggiornato e configurato correttamente per Auto Home. Scarica qui il firmware più recente>>>

Impostazioni del software: verifica la porta COM corretta e le impostazioni della macchina nel software di controllo (ad esempio, Inkscape con iDraw oppure il software UUNA TEK). Consulta qui la procedura per installare l’estensione di Inkscape>>>

Filtraggio dei disturbi: a volte, i disturbi elettrici possono compromettere la precisione del segnale. I cavi schermati possono essere utili negli ambienti industriali.

📝 Conclusione

Auto Home è una funzione fondamentale che garantisce disegni o scritte precisi e uniformi, ma può essere compromessa da piccoli problemi meccanici o di cablaggio. Controllando sistematicamente:

Se i cavi sono collegati correttamente, in particolare quello contrassegnato con X;

Che gli interruttori di finecorsa funzionino e non siano attivati erroneamente;

E assicurandoti che i cavi non blocchino fisicamente il movimento della macchina;

Puoi risolvere facilmente la maggior parte dei problemi comuni di Auto Home.

Se hai provato tutte le soluzioni indicate sopra e la macchina continua a non funzionare come previsto, contatta l’assistenza 24/7 di UUNA TEK via e-mail o chat dal vivo. Siamo sempre qui per aiutarti a realizzare i tuoi lavori migliori con sicurezza!
