Questo articolo è stato scritto da @Frank Lohmann.
Le stampanti da parete che stampano immagini colorate sulla parete vengono utilizzate sempre più spesso. Mi è piaciuta molto l'idea di creare un'immagine davanti ai nostri ospiti. Dopo aver cercato e trovato sistemi adatti, è diventato subito chiaro che una stampante del genere sarebbe stata troppo costosa. Anche dipingere di bianco la parete prima di ogni nuova stampa è stato rapidamente scartato. Così ho continuato a cercare e sono arrivato ai plotter a penna. Altre ricerche mi hanno portato ai plotter a penna iDraw H in formato A1 di UUNA TEK. Mi è piaciuto subito che fossero disponibili nei formati da A4 ad A2.
Per i nostri scopi, il formato A1 era perfetto. Ordinato presso il negozio ufficiale UUNA TEK iDraw e consegnato rapidamente, è stato un ottimo inizio.
L'assemblaggio non è stato un problema con la chiavetta USB inclusa, che non lasciava domande senza risposta grazie ai video.
Anche i passaggi successivi per installare i driver idraw 2.0 in Inkscape si sono rivelati altrettanto semplici. Il software necessario era incluso nella chiavetta USB fornita. Così ho potuto iniziare il primo tracciamento meno di 30 minuti dopo l'inizio dell'assemblaggio. Ne ero e ne sono entusiasta.
Poiché i plotter sono progettati per il lavoro orizzontale, è necessario considerare in anticipo cosa sia possibile fare. iDraw H Pen Plotter ha un asse Y pesante con 2 motori, un asse X leggero con un motore e un motore Z ancora più leggero.
Dalle prove abbiamo constatato che l'asse Y è troppo pesante per la stampa verticale. È possibile appendere il plotter alla parete solo orizzontalmente, non verticalmente.
Il notevole peso dell'asse Y fa sì che la testina del plotter scenda troppo rapidamente durante l'uscita. Ciò causerebbe rapidamente dei danni. L'asse X è sufficientemente bilanciato e si muove abbastanza lentamente da tornare alla posizione iniziale dopo il completamento del tracciamento. In questo modo non si verificano danni.
Il portapenne deve essere rivolto verso il basso con un angolo di 30 gradi. Questo è l'unico modo per fornire in modo ottimale l'inchiostro alla penna senza farla seccare. Senza inclinazione, non abbastanza colore può raggiungere la punta.
Il plotter deve essere fissato saldamente a una piastra liscia e stabilmente alla parete. Gli attuatori generano molto movimento durante il tracciamento.
Poiché il nostro plotter si trova in uno spazio pubblico ed è accessibile agli ospiti, abbiamo acquistato un notebook economico da 250 € con Windows. Esegue solo Inkscape e il notebook ha lo stesso accesso a Internet. Questo ci consente di ridurre al minimo i rischi legati a virus e all'accesso degli ospiti. Una protezione aggiuntiva tramite password blocca il notebook. Carichiamo i dati tramite una chiavetta USB.
Software per la configurazione del plotter verticale
Lavoriamo con Inkscape e DrawbotV3 per vettorializzare le immagini e adattarle al plotter.
In particolare, Drawbotv3 offre la possibilità di codificare un file con diversi colori. In seguito, il software salva ogni colore singolarmente, che può essere richiamato gradualmente in Inkscape per realizzare tracciati multicolore. Abbiamo deciso di ruotare di 90 gradi le immagini o i file SVG importati e di impostare il documento in formato verticale. Il nostro plotter è appeso nel ristorante e gli ospiti dovrebbero seguire la creazione di un file durante tutta la loro permanenza nel ristorante. Ne parleremo più avanti, al passaggio 5.
Come tracciare verticalmente con il plotter a penna iDraw H
Passaggio 1 - Trova un pannello adatto
Come base per l'installazione a parete, utilizziamo un pannello di legno liscio rivestito, spesso 25 mm.
Le dimensioni dipendono dal tuo plotter. Misura il plotter (larghezza e altezza) e acquista una tavola di legno più grande di 2-4 pollici. Per il nostro plotter A1, con dimensioni di 37,4 x 34,45 x 6,1 pollici, abbiamo acquistato una piastra da 43 x 38 pollici.
Passaggio 2 - Monta il plotter a penna sul pannello
Nelle guide destra e sinistra del plotter (le guide che collegano le due guide dell'asse Y), pratichiamo 4 fori a una distanza di 8 cm dalle estremità. Diametro 6 mm.
Posiziona il plotter montato sulla piastra di legno e fora attraverso i 4 fori delle guide per inserirli con precisione nella tavola di legno. (Attenzione: il controller deve trovarsi in alto a destra. Ad esempio, il punto di partenza del plotter in basso a destra corrisponde alle impostazioni di Inkscape.
Successivamente, fissa saldamente il plotter alla tavola di legno con 4 viti (5 mm) e i dadi appropriati.
Ora abbiamo bisogno di 3 fori da 8 mm ciascuno nel pannello di legno, attraverso i quali fissare saldamente il pannello alla parete. Pratica 2 fori nella parte superiore e 1 foro nella parte inferiore (8 mm). In alto, a una distanza di 6 pollici dal bordo; il foro inferiore deve essere centrato nel pannello. Ora puoi fissare il plotter alla parete con viti appropriate.
Passaggio 3 - Collega il tuo plotter ai dispositivi che eseguono Inkscape
Ora collega il tuo plotter al notebook indicato o a una sorgente di tua scelta su cui sia installato Inkscape, tramite un cavo USB.
Dopo una prima prova, usa una penna per segnare la posizione esatta del foglio sul quale vuoi tracciare. Ora puoi incollare i dischi metallici magnetici autoadesivi sulla tavola di legno. Fissa la carta con magneti tarken. In questo modo, la lama è fissata molto bene in posizione verticale.
Passaggio 4 - Impostazioni di Inkscape
Avvia Inkscape e imposta le dimensioni del plotter nelle proprietà del documento. Nel nostro caso, A1. Per noi, l'orientamento dell'immagine deve essere verticale.
Passaggio 5 - Importa un file che vuoi scrivere o disegnare
Importa un'immagine appropriata e modificala creando tracciati o caricando un file SVG. Sul WEB sono disponibili descrizioni dettagliate su come creare o importare immagini.
Mi piace anche lavorare con DrawbotV3 per modificare le immagini. In rete è disponibile anche una versione gratuita, molto adatta per iniziare.
Imposta la dimensione desiderata in Inkscape. Crea il testo con la funzione corrispondente, converti il carattere in tracciati e poi riempi il testo con l'utility iDraw "Riempimento tratteggiato".

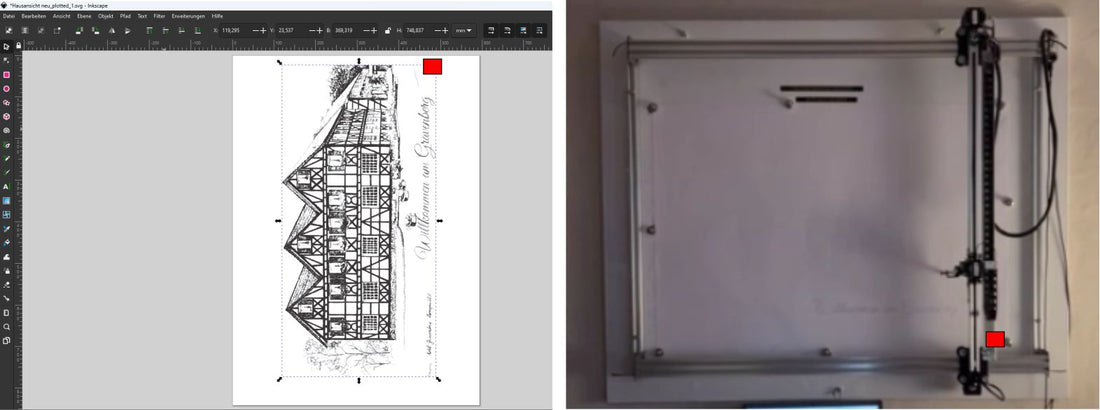

Passaggio 6 - Il plotter inizia sulla parete in basso a destra
Il punto di partenza nel documento si trova quindi in alto a destra dello schermo. Il plotter inizia sulla parete in basso a destra, a causa del fissaggio verticale alla parete.
Ci siamo accorti rapidamente che i plotter normali non riescono a scrivere abbastanza a lungo con penne o pennarelli su un plotter delle nostre dimensioni. L'inchiostro non è sufficiente. Questo può bastare per i disegni tecnici, per i quali i plotter sono stati originariamente sviluppati. Tuttavia, con le immagini che costruiamo tramite software, inclusi tratti e linee infinite, si creano rapidamente chilometri di percorsi di scrittura per una penna. Finora le penne a sfera si sono dimostrate le migliori. Attualmente stiamo lavorando alla creazione delle immagini in più colori, con diversi passaggi e colori differenti.
Abbiamo il plotter sulla parete da 3 settimane e i nostri ospiti sono felici di vedere ogni giorno un'"opera d'arte". Impostare la velocità della penna è un vantaggio notevole dei plotter. In questo modo possiamo creare lentamente immagini davanti agli occhi degli ospiti in 20 minuti o persino in 8 ore.
Riepilogo
In conclusione, il plotter da disegno iDraw H di UUNA TEK si distingue come una soluzione eccellente per la creazione di opere d'arte su pareti verticali, offrendo versatilità, facilità di configurazione e integrazione perfetta con strumenti software come Inkscape e DrawbotV3. La sua struttura robusta, unita a considerazioni progettuali mirate alla stampa verticale, garantisce prestazioni stabili e precise. Seguendo i passaggi descritti in questa guida, gli utenti possono sfruttare appieno il potenziale del plotter da disegno iDraw H per creare senza sforzo opere d'arte accattivanti e multicolori. Grazie alla capacità di trasformare qualsiasi spazio in una tela per l'espressione creativa, il plotter da disegno iDraw H si distingue come una scelta altamente consigliata sia per gli appassionati sia per i professionisti.
