Il plotter da disegno a penna iDraw HSE è uno strumento potente per creare progetti elaborati con precisione. Una delle sue caratteristiche principali è la rimozione delle linee nascoste, che aiuta a semplificare i disegni complessi e stratificati ignorando i tracciati non necessari nascosti da forme riempite. Questa funzione garantisce tracciati puliti e visivamente accurati, soprattutto quando si lavora con oggetti sovrapposti. In questa guida illustreremo passo dopo passo come utilizzare la funzione di rimozione delle linee nascoste con iDraw HSE, rendendo più semplice la creazione di progetti rifiniti e professionali.Ecco una guida passo passo, basata sull'articolo, per utilizzare la funzione di rimozione delle linee nascoste in iDraw HSE.
Passaggio 1: comprendere la rimozione delle linee nascoste
La rimozione delle linee nascoste consente a iDraw di ignorare determinati tracciati in un disegno quando sono sovrapposti o nascosti da forme riempite, permettendo di ottenere tracciati più puliti. Questa funzione è particolarmente utile per creare progetti complessi e stratificati con oggetti sovrapposti.
Vediamo qui un esempio:
Nel mio progetto Inkscape ci sono molti semicerchi sovrapposti a sinistra, e ogni semicerchio è riempito con un colore diverso e ha un attributo di traccia. Se lo disegni normalmente, a destra otterrai questo risultato: verranno tracciate tutte le linee e le linee di ogni semicerchio saranno sfalsate, in modo non coerente con l'effetto reale a sinistra; inoltre, nell'effetto visivo non ci sarà una reale sensazione di sovrapposizione.

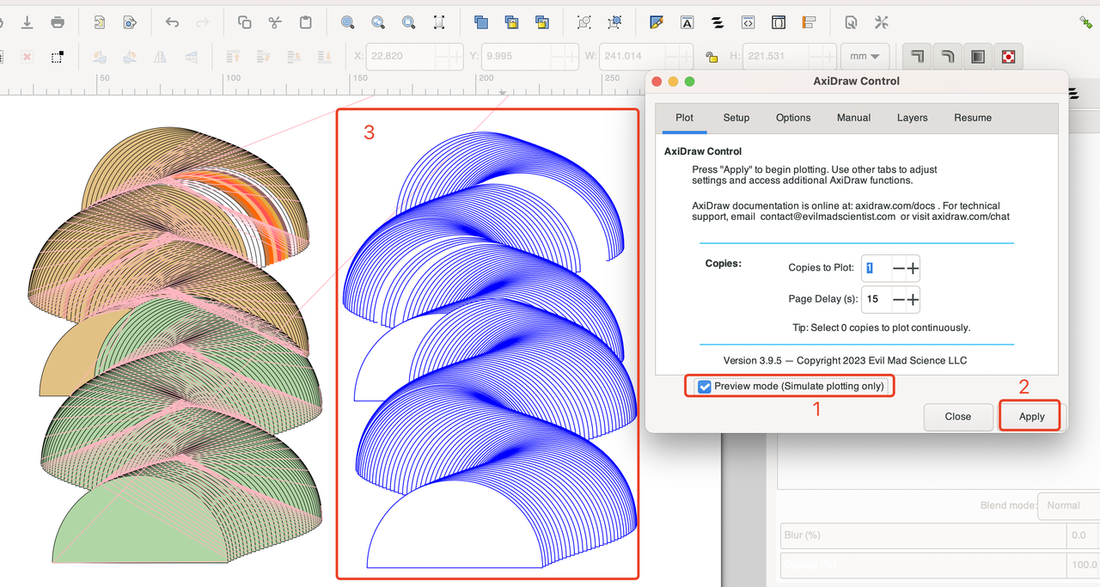

Ora, quando attiviamo la funzione di rimozione delle linee nascoste, utilizziamo la funzione di anteprima e otteniamo l'effetto desiderato:
Passaggio 2: aggiornamento ad AxiDraw 3.9
Se iDraw HSE vuole ottenere questa funzione, al momento deve utilizzare il plug-in AxiDraw (puoi scaricarlo qui):https://wiki.evilmadscientist.com/Axidraw_Software_Installation). Inoltre, assicurati che l'estensione AxiDraw di Inkscape sia aggiornata alla versione 3.9 (o a una versione successiva), poiché è questa la versione che ha introdotto la funzione di rimozione delle linee nascoste.
Passaggio 3: preparazione del tuo progetto
In un software di modifica vettoriale come Inkscape, prepara il tuo disegno. Usa i riempimenti per contrassegnare le aree in cui non vuoi che i tracciati siano visibili. Questa tecnica è utile per i progetti complessi, in cui alcune parti devono rimanere nascoste.
Passaggio 4: configurazione della rimozione delle linee nascoste
Nel software AxiDraw, attiva la funzione di rimozione delle linee nascoste. Questa funzione è disattivata per impostazione predefinita, quindi attivala manualmente per applicare la rimozione delle linee nascoste.
1.Attiva la rimozione delle linee nascoste: vai alle impostazioni Opzioni-Avanzate in AxiDraw Control e attiva la rimozione delle linee nascoste.
2.Condizioni: verranno tracciati solo i tracciati con proprietà di tratto e non occlusi da oggetti riempiti. Gli oggetti senza tratti o situati dietro aree riempite verranno ignorati. Ad esempio, sebbene il semicerchio qui sia riempito di colore, alla fine non verrà disegnato perché non ha alcun tratto (Suggerimenti: il tracciato blu generato dall’anteprima può essere selezionato facendo clic e può essere trascinato ed eliminato):
Passaggio 5: anteprima e regolazione fine
Usa la “modalità anteprima” per simulare l’output e assicurarti che la rimozione delle linee nascoste funzioni come previsto. Se necessario, modifica i riempimenti e i tratti del progetto per ottenere il risultato desiderato.
Passaggio 6: tracciare il tuo progetto
Una volta soddisfatto dell’anteprima, procedi con il tracciamento. Il risultato è il seguente:
Riepilogo
Seguendo i passaggi descritti in questa guida, puoi sfruttare appieno la funzione di rimozione delle linee nascoste di Plotter a penna iDraw HSE, assicurandoti che i tuoi disegni siano più puliti e precisi. Dalla comprensione del concetto e dall’aggiornamento del software necessario alla configurazione delle impostazioni in AxiDraw e all’anteprima del progetto, questa funzione offre un ottimo modo per migliorare la qualità dei tuoi progetti complessi. Con pochi semplici passaggi, puoi eliminare le linee ridondanti e concentrarti su ciò che conta: creare splendide opere d’arte con facilità.
