How to Set the Home Corner of the iDraw H SE Pen Plotter and Description of the Coordinate System

Come impostare l'angolo iniziale del plotter a penna iDraw H SE e descrizione del sistema di coordinate

Il plotter a penna iDraw H SE consente di scegliere liberamente l’“angolo iniziale” (punto di origine), fondamentale per allineare correttamente i disegni. Puoi usare l’origine predefinita dell’intero piano oppure impostare una posizione iniziale personalizzata per i fogli di formato più piccolo.

 Opzione 1: angolo iniziale predefinito (modalità carta intera)

 Opzione 1: angolo iniziale predefinito (modalità carta intera)

Istruzioni:

  • Mettiti di fronte alla macchina, come mostrato sopra.
  • L’angolo iniziale predefinito è impostato nell’angolo superiore destro dell’area di lavoro della macchina.
  • È l’ideale per la carta di formato standard o quando si usa l’intera area del plotter.
  • Usa il pulsante “Home” nel software (ad esempio Inkscape con l’estensione AxiDraw) per riportare la penna a questa origine predefinita.

Opzione 2: angolo iniziale personalizzato (modalità carta piccola)

Opzione 2: angolo iniziale personalizzato (modalità carta piccola)

Istruzioni:

  1. Spegni la macchina.

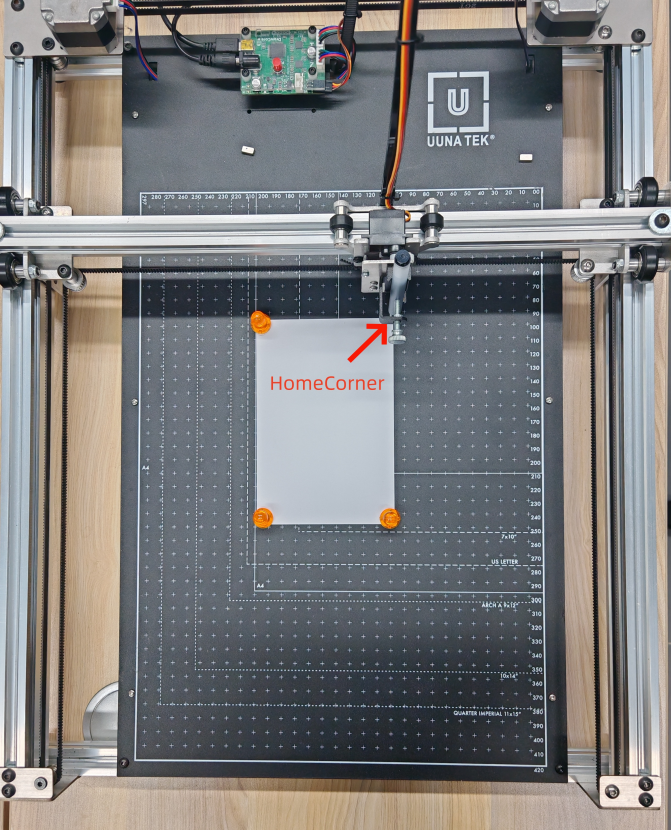

  2. Sposta delicatamente a mano il supporto della penna finché la punta non si trova nell’angolo superiore destro del foglio più piccolo, come nell’immagine qui sopra.
  3. Dopo aver riacceso la macchina, questa posizione diventerà il nuovo angolo iniziale.
  4. Inizia il disegno da questa posizione per mantenere tutto allineato con la carta più piccola.

Descrizione del sistema di coordinate

Quando apri Inkscape, la pagina del documento può essere visualizzata con due orientamenti: orizzontale o verticale. Prima di iniziare un disegno con il plotter a penna iDraw H SE, è importante assicurarsi che l’orientamento della macchina corrisponda a quello della pagina in Inkscape.

Quindi, come si determina la direzione di disegno corretta?

La regola di base è semplice:

Fai corrispondere l’orientamento fisico del plotter a penna iDraw H SE all’orientamento della carta mostrato in Inkscape.

Se la pagina di Inkscape è in orientamento orizzontale, posiziona la macchina orizzontalmente. Se la pagina di Inkscape è in orientamento verticale, posiziona la macchina verticalmente.

Seguire questa regola assicura che la direzione di disegno della iDraw H SE corrisponda al layout che vedi sulla tela di Inkscape.

1. Orientamento verticale: corrispondere direttamente a Inkscape

La prima configurazione è la più facile da capire.

In questa configurazione, il punto di origine si trova nell'angolo in alto a destra. L'orientamento fisico della iDraw H SE corrisponde all'orientamento della pagina in Inkscape.

Ciò significa che ciò che crei e disponi in Inkscape verrà tracciato sulla carta con lo stesso orientamento.

In altre parole, se la grafica appare in un certo modo sulla tela di Inkscape, la iDraw H SE la riprodurrà nella direzione corrispondente sulla pagina fisica.

1. Orientamento verticale: corrispondere direttamente a Inkscape

Questa è la configurazione più semplice quando si lavora con un documento con orientamento verticale.

2. Orientamento orizzontale: ruotare la macchina

La seconda configurazione è leggermente diversa.

Se il documento di Inkscape è impostato con un orientamento orizzontale, devi ruotare la iDraw H SE in modo che anche la macchina sia posizionata orizzontalmente.

Tuttavia, una volta ruotata la macchina, cambia la direzione di scrittura.

2. Orientamento orizzontale: ruotare la macchina

A questo punto, è importante prestare attenzione a come viene inserita la carta.

Se la carta viene caricata nella direzione sbagliata, il disegno finale non corrisponderà all'orientamento della grafica visualizzata in Inkscape.

Inserimento errato della carta

La configurazione seguente è errata perché l'orientamento della carta non corrisponde al layout orizzontale mostrato in Inkscape.

Inserimento errato della carta

Anche se la macchina è stata ruotata, la carta deve essere posizionata secondo lo stesso orientamento mostrato nel documento di Inkscape.

3. Allinea correttamente iDraw H SE con Inkscape

Per far coincidere perfettamente la tua grafica di Inkscape con la direzione fisica di disegno della iDraw H SE plotter a penna, ruota la macchina nello stesso modo in cui è orientata la pagina di Inkscape.

La cosa fondamentale è far corrispondere il lato lungo e il lato corto della macchina e della carta ai lati corrispondenti del documento di Inkscape:

  • Il lato lungo della macchina dovrebbe corrispondere al lato lungo della pagina di Inkscape.
  • Il lato corto della macchina dovrebbe corrispondere al lato corto della pagina di Inkscape.
  • Installa la carta secondo la direzione mostrata in Inkscape.
  • Assicurati che l’orientamento fisico della macchina corrisponda a quello della pagina prima di avviare il disegno.
3. Allinea correttamente iDraw H SE con Inkscape

Una volta orientati correttamente la macchina, la carta e il documento di Inkscape, la direzione di disegno di iDraw H SE corrisponderà alla disposizione mostrata in Inkscape.

Controllo finale prima del disegno

Prima di inviare il disegno a iDraw H SE, controlla sempre tre cose:

  1. Orientamento della pagina di Inkscape – Il documento è verticale o orizzontale?
  2. Orientamento della macchina – iDraw H SE è posizionato nella stessa direzione della pagina di Inkscape?
  3. Orientamento della carta – La carta è installata secondo la direzione mostrata in Inkscape?

Quando tutti e tre gli elementi corrispondono, il tuo iDraw H SE Plotter a penna può riprodurre il tuo disegno di Inkscape con l’orientamento corretto.

Questo semplice controllo del sistema di coordinate e dell’orientamento della carta può aiutare a evitare disegni ruotati, specchiati o posizionati in modo errato e rende il flusso di lavoro da Inkscape a iDraw H SE molto più semplice e affidabile.

⚠️ Nota: sposta sempre la penna manualmente solo quando la macchina è spenta, per evitare di danneggiare i motori passo-passo.
