Sei alle prime armi con i plotter a penna CNC e ti senti sopraffatto dal codice G? Non preoccuparti: questa guida per principianti spiega tutto ciò che devi sapere sull’uso del codice G con il plotter a penna UUNA TEK 3.0. Dalle nozioni di base all’invio del tuo primo file di codice G, questo tutorial ti guida chiaramente attraverso ogni passaggio, così potrai iniziare a creare con sicurezza disegni tracciati a penna fluidi e precisi.
Cos’è il codice G?
Il codice G (scritto anche come Gcode o G-Code) è un linguaggio di programmazione universale utilizzato nella produzione assistita da computer (CAM). Fornisce istruzioni passo passo che indicano alle macchine come muoversi, funzionare ed eseguire attività come tagliare, fresare, forare, incidere o tracciare.
Per i plotter a penna come il UUNA TEK 3.0 Pen Plotter, il codice G guida il movimento della macchina lungo gli assi X, Y e Z per disegnare con precisione linee, curve e testo.
Sviluppato originariamente dal MIT negli anni ’50, il codice G è oggi diventato lo standard del settore per il controllo delle macchine CNC ed è ampiamente utilizzato anche nei moderni plotter a penna.
Pensa al codice G come a una ricetta dettagliata. Invece di affidarti a file vettoriali pesanti che potrebbero causare il crash di Inkscape o rallentare il computer, il plotter a penna UUNA TEK 3.0 può disegnare i tuoi lavori più velocemente e in modo più efficiente quando gli invii istruzioni in codice G pulite.
Codici G comunemente utilizzati nel plotter a penna UUNA TEK 3.0
Di seguito sono riportati i codici G essenziali necessari per utilizzare il plotter a penna UUNA TEK 3.0. Sono facili da comprendere per i principianti e coprono il 95% delle operazioni che utilizzerai per il tracciamento.
G00 – Spostamento rapido
Sposta la penna senza disegnare.
Utilizzato per riposizionare la penna prima o dopo il disegno.
G01 – Interpolazione lineare
Disegna da un punto a un altro a una velocità di avanzamento impostata (F).
Essenziale per quasi tutti i disegni e la scrittura a mano.
G20 / G21 – Selezione dell’unità di misura
- G20 = Pollici
- G21 = Millimetri (consigliati per i plotter)
La maggior parte dei file G-code per plotter a penna viene creata in millimetri, soprattutto per i disegni di precisione.
G90 / G91 – Modalità di posizionamento
-
G90 – Posizionamento assoluto
Le coordinate si riferiscono a punti esatti basati sull'origine della macchina. -
G91 – Posizionamento incrementale
Le coordinate rappresentano il movimento relativo dalla posizione corrente.
Suggerimento: la maggior parte dei flussi di lavoro con i plotter a penna utilizza la modalità assoluta G90 per ottenere disegni puliti e prevedibili.
Nota: sebbene nella lavorazione CNC esistano molti altri codici G, quelli elencati sopra sono tutto ciò che ti serve per iniziare a utilizzare il plotter a penna UUNA TEK 3.0.
Software per inviare il G-code al plotter a penna UUNA TEK 3.0
Consigliamo UGS (Universal Gcode Sender) perché è stabile, facile da usare e funziona perfettamente con i plotter a penna UUNA TEK 3.0. Consente di:
- collegare il plotter
- inviare il G-code in tempo reale
- visualizzare i percorsi dell'utensile
- controllare il movimento della macchina
Scarica UGS dalla pagina ufficiale:
https://winder.github.io/ugs_website/download/
Crea il tuo primo disegno utilizzando il G-code
Prova a realizzare il tuo primo disegno con il plotter a penna utilizzando il file G-code fornito.
- Formato: A5
- Penna consigliata: fineliner da 0,4 mm
-
Link per scaricare il file G-code:
https://drive.google.com/file/d/1tyoX9kEyxbqLFSVveA8F3PMiuciasH8h/view?usp=sharing
Procedura per realizzare un disegno
Passaggio 1: apri Universal Gcode Sender
Avvia il software UGS sul computer.
Passaggio 2: accendi il plotter e collegalo tramite USB
Accendi il plotter a penna UUNA TEK 3.0 e collegalo al PC utilizzando il cavo USB.
Passaggio 3: collega la macchina
In UGS, seleziona la porta COM corretta, quindi fai clic sul pulsante Connetti.
Passaggio 4: carica il file G-code
Fai clic su Apri file (nell'angolo superiore sinistro) e seleziona il file G-code scaricato in precedenza.
Passaggio 5: prepara la carta e la penna, quindi avvia il disegno
- Posiziona il foglio A5 sulla macchina
- Imposta l'altezza della penna su 3 mm
- Sposta la penna nell'angolo superiore sinistro del foglio
- Fai clic sul pulsante Riproduci per avviare il disegno
Importante: non modificare la velocità di trasmissione.
Esempi di risultati

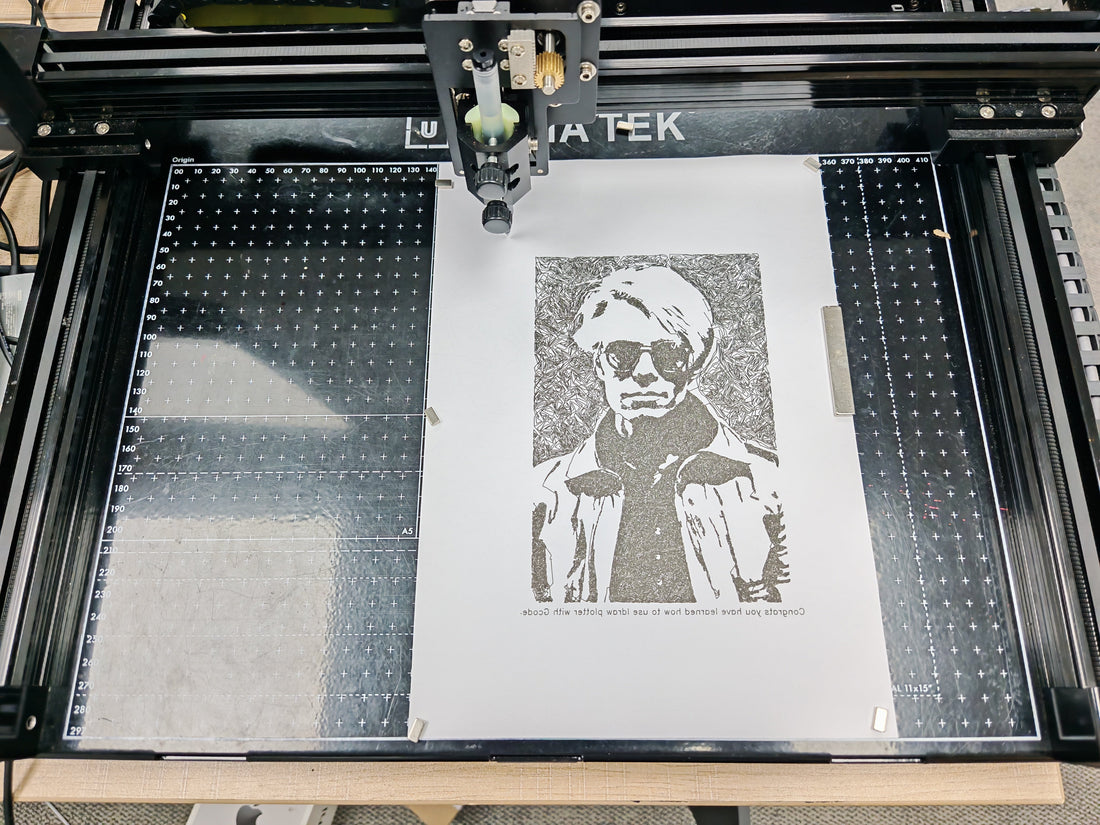

Di seguito sono riportate immagini che mostrano l'interfaccia UGS e le opere d'arte create utilizzando il plotter a penna UUNA TEK 3.0.
Questo articolo è stato realizzato da @Mandeep Singh.
