Riepilogo esecutivo
Il Dr. Daniel Phelps (PhD | MFA), docente di Media computazionali presso il Georgia Institute of Technology (Georgia Tech), ha integrato e personalizzato con successo l'plotter a penna iDraw H A0 per sviluppare un innovativo programma didattico pratico e interattivo, incentrato sull'integrazione tra informatica, design generativo e arte vettoriale. Trasformando il formato grande iDraw H A0 in una postazione di lavoro mobile montata a parete, con tensionamento meccanico personalizzato, elaborazione integrata basata sull'intelligenza artificiale e sistemi magnetici di fissaggio, il Dr. Phelps ha dimostrato la straordinaria versatilità e la solida progettazione della serie iDraw nell'istruzione superiore di alto livello.
Panoramica del cliente
| Attributo | Dettagli |
|---|---|
| Cliente | Dr. Daniel Phelps, PhD | MFA |
| Ilstituzione | Georgia Institute of Technology (Georgia Tech), LMC |
| Ruolo | Docente di Media computazionali |
| Sede | Atlanta, GA, USA |
| Settore | Media computazionali, arte generativa, produzione digitale-fisica |
La sfida accademica
Al Georgia Tech, gli studenti di Media computazionali apprendono la progettazione basata su vettori, la generazione di G-code grezzo e la programmazione di applicazioni software personalizzate per produrre risultati generativi. Per trasformare queste creazioni digitali in realtà fisiche, il Dr. Phelps aveva bisogno di un sistema di tracciamento di grande formato in grado di gestire operazioni vettoriali complesse.
Le principali difficoltà includevano:
- Vincoli di spazio nei laboratori: i plotter orizzontali in formato A0 occupano molto spazio nei laboratori e nelle aule universitarie.
- Esigenze di mobilità: l'apparecchiatura doveva essere riposta in sicurezza negli spazi del laboratorio, rimanendo al contempo facile da trasportare direttamente nelle aule per le dimostrazioni dal vivo.
- Gravità e sollecitazione del motore passo-passo in orientamento verticale: il montaggio verticale a parete dei plotter di grande formato sottopone il carrello dell'asse Y al carico della gravità.
La soluzione e il lavoro di progettazione personalizzato

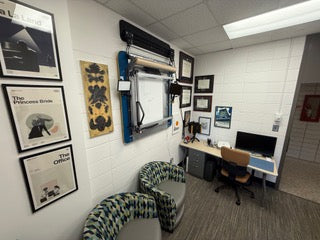

Il Dr. Phelps ha scelto il plotter a penna iDraw H A0 per la sua elevata stabilità strutturale, la compatibilità con flussi di lavoro aperti basati su vettori e G-code e l'alta precisione. Per adattarlo specificamente al proprio programma didattico, il Dr. Phelps ha sviluppato una postazione di lavoro mobile montata a parete:
1. Montaggio verticale a parete e sistema di tensionamento
- Struttura rinforzata: montata e rinforzata con lamiere d'acciaio e compensato ad alta resistenza, distanziata di 2 pollici dalla parete.
- Personalizzazione con piccolo tenditore: è stato aggiunto un tenditore meccanico compatto al gruppo della testina portapenna per contrastare la gravità durante il funzionamento verticale, eliminando lo slittamento dell'asse Y senza superare le calibrazioni standard della corrente del driver di fabbrica.
- Mobilità integrata: dotata di ruote ripiegabili, che consentono di sganciare la struttura montata a parete e trasportarla direttamente nelle aule ("modalità di tracciamento a terra con struttura ad A").
2. Ecosistema di postazione di lavoro integrato
- Elaborazione integrata per l'intelligenza artificiale: è stato integrato un computer dedicato alla creazione locale di SVG basata sull'intelligenza artificiale e alla gestione automatizzata della coda di stampa.
- Acquisizione time-lapse: apparecchiatura fotografica time-lapse integrata per archiviare i flussi di lavoro di disegno degli studenti e i processi generativi.
- Gestione e taglio della carta: dispenser integrato per carta in rotolo, taglierina e piastra di base magnetica in acciaio per allineare e fissare rapidamente la carta.
- Illuminazione da studio regolabile: illuminazione LED integrata con controlli personalizzati della temperatura del colore e della luminosità.
- Gestione ordinata dei cavi: tutti i cavi e i collegamenti di alimentazione sono disposti ordinatamente dietro il telaio del dispositivo.
Impatto sul programma didattico ed espansione futura
Utilizzando il plotter a penna iDraw H A0, gli studenti del Georgia Tech ricevono un riscontro diretto e concreto sulla progettazione di software algoritmico e generativo:
- Dal codice generativo all'arte fisica: gli studenti creano algoritmi personalizzati che producono SVG e G-code grezzo per realizzare opere d'arte fisiche complesse.
- Produzione interdisciplinare: gli studenti confrontano la fisica vettoriale del tracciamento con penna con i sistemi laser Galvo ad alta velocità.
- Espansione del laboratorio: in seguito al successo della configurazione iniziale, il Georgia Tech sta dotando i propri laboratori didattici di ulteriori plotter iDraw A0 montati a parete, creando un centro permanente per la produzione creativa degli studenti.
"Ho sviluppato un programma universitario in cui gli studenti apprendono competenze di progettazione basata su vettori e producono i propri lavori con un plotter e un sistema laser Galvo. Imparano il G-code e a programmare app personalizzate per la produzione generativa... Il plotter è appeso alla parete del mio studio, ma posso abbassarlo e portarlo in aula perché è dotato di ruote. I nuovi apparecchi che sto ordinando saranno appesi alla parete del laboratorio universitario, così gli studenti potranno caricare i propri lavori e stamparli quando ne avranno bisogno."
— Dr. Daniel Phelps, PhD | MFA, Docente di Media computazionali, Georgia Tech
Principali vantaggi dei plotter a penna iDraw
- Elevata precisione strutturale: gestisce con fluidità aree di disegno A0 di grande formato anche in configurazioni verticali non standard montate a parete.
- Ecosistema aperto: piena compatibilità con la generazione personalizzata di G-code, le pipeline SVG basate sull'intelligenza artificiale e gli strumenti vettoriali Python/Inkscape.
- Adatto ai maker e modificabile: costruito con un'architettura hardware solida che consente a docenti e ingegneri di estenderne facilmente le funzionalità.
