Festeggia la Festa del papà in modo creativo e significativo progettando un biglietto personalizzato usando tre macchine diverse, tutte controllate da un unico computer. Questa guida illustra ogni passaggio del processo, dalla preparazione del design alla stampa e alla scrittura del messaggio finale, utilizzando le macchine e gli strumenti software UUNA TEK.
Panoramica del design del biglietto
Il biglietto per la Festa del papà è composto da tre elementi chiave:
Busta: con la scritta «Buona festa del papà» sul fronte.
Carta da lettere (metà superiore):un'illustrazione unica nell'angolo in alto a destra.
Carta da lettere (metà inferiore): un messaggio personalizzato per tuo padre.
Attrezzatura e software necessari
Hardware:
- iAuto con accessorio per il caricamento della carta
- Plotter da disegno a penna iDraw HS-A3
- Macchina da disegno U3-A3
Software:
- DrawingBotV3 (conversione da immagine a vettoriale)
- Inkscape (modifica vettoriale)
- UUNA TEK per iAuto
- UUNA TEK per U3
Istruzioni dettagliate
Passaggio 1: seleziona una foto
Scegli un'immagine significativa da includere nel design del tuo biglietto.
Passaggio 2: converti l'immagine in SVG
Usa DrawingBotV3 per convertire la foto in un file SVG (Scalable Vector Graphics) adatto al disegno vettoriale.
Passaggio 3: modifica l'SVG in Inkscape
Apri l'SVG in Inkscape.
Ritaglia gli elementi non necessari dall'immagine.
L'obiettivo è isolare e ripulire l'illustrazione per la stampa.
Passaggio 4: regola le dimensioni del documento
Imposta le dimensioni del documento in modo che corrispondano a quelle effettive del biglietto d'auguri:
Larghezza: 115 mm
Altezza: 170 mm
Passaggio 5: posiziona l'illustrazione
Ridimensiona e sposta l'immagine in modo che appaia nell'angolo in alto a destra del layout del documento.
Passaggio 6: stampa l'illustrazione usando iDraw HS-A3
Usa l'estensione iDraw HS-A3 in Inkscape:
Vai a Estensioni > Controllo iDraw HSE
Invia il progetto alla macchina per disegnarlo.
Passaggio 7: aggiungi il testo utilizzando UUNA TEK per iAuto
Avvia UUNA TEK per iAuto.
Importa un'immagine di sfondo delle stesse dimensioni del biglietto di auguri (11,5 cm × 17 cm).
Questo sfondo aiuta a posizionare con precisione il testo.
📷 Suggerimento: quando fotografi lo sfondo del biglietto, mantieni l'immagine in piano e ritaglia le aree non necessarie per garantire un allineamento preciso.
Passaggio 8: prepara lo sfondo in UUNA TEK per iAuto
Apri la foto dello sfondo ritagliata.
Carica l'immagine SVG modificata in precedenza.
Aggiungi due caselle di testo:
Una per il nome del destinatario
Una per il messaggio personalizzato
Passaggio 9: abilita i messaggi personalizzati
Per scrivere messaggi unici per persone diverse:
Crea una tabella (ad esempio in formato Excel o CSV):
Colonna A: nomi
Colonna B: messaggi
In UUNA TEK per iAuto, associa:
La casella di testo superiore nella colonna A
La casella di testo inferiore nella colonna B
Il software genererà 10 biglietti di auguri personalizzati utilizzando questi dati.
Passaggio 10: salva il modello e genera il G-code
Salvare il progetto come modello riutilizzabile.
Genera i file G-code per la sequenza di scrittura.
⚠️ Nota: non iniziare a scrivere in questa fase: stiamo solo preparando il modello.
Creazione del modello della busta
Questo processo è più semplice, poiché devi solo aggiungere un augurio generico a una busta di formato predefinito.
Definisci il formato della carta: 120 mm × 90 mm
Scegli un punto qualsiasi della busta in cui scrivere «Buona Festa del papà».
Usa UUNA TEK per U3 per:
Importare lo sfondo e la grafica SVG (se necessario)
Genera il layout per la scrittura dell'immagine
Produzione finale
Una volta pronti tutti i modelli, collega i dispositivi e inserisci penne e carta in ogni macchina. Procedi con il processo coordinato di disegno e scrittura.
Assegnazione delle macchine:
iDraw HS-A3 e U3-A3: si occupano delle illustrazioni
iAuto: si occupa di scrivere messaggi personalizzati

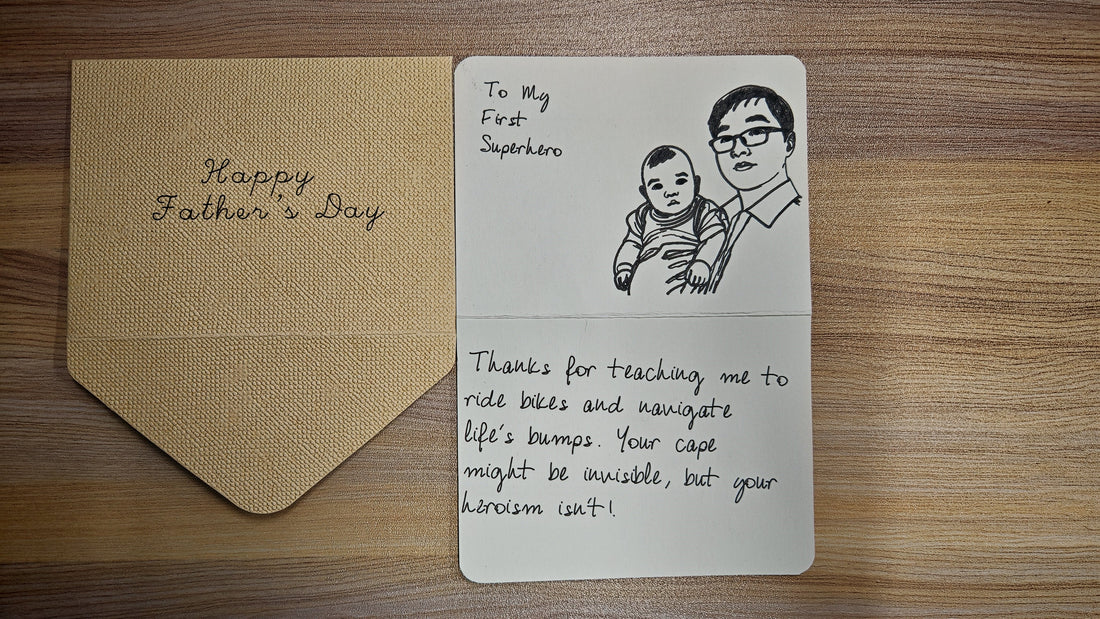

Risultati
Dopo aver completato i processi di disegno e scrittura, avrai una serie di biglietti e buste per la Festa del papà, realizzati professionalmente e completamente personalizzati.
