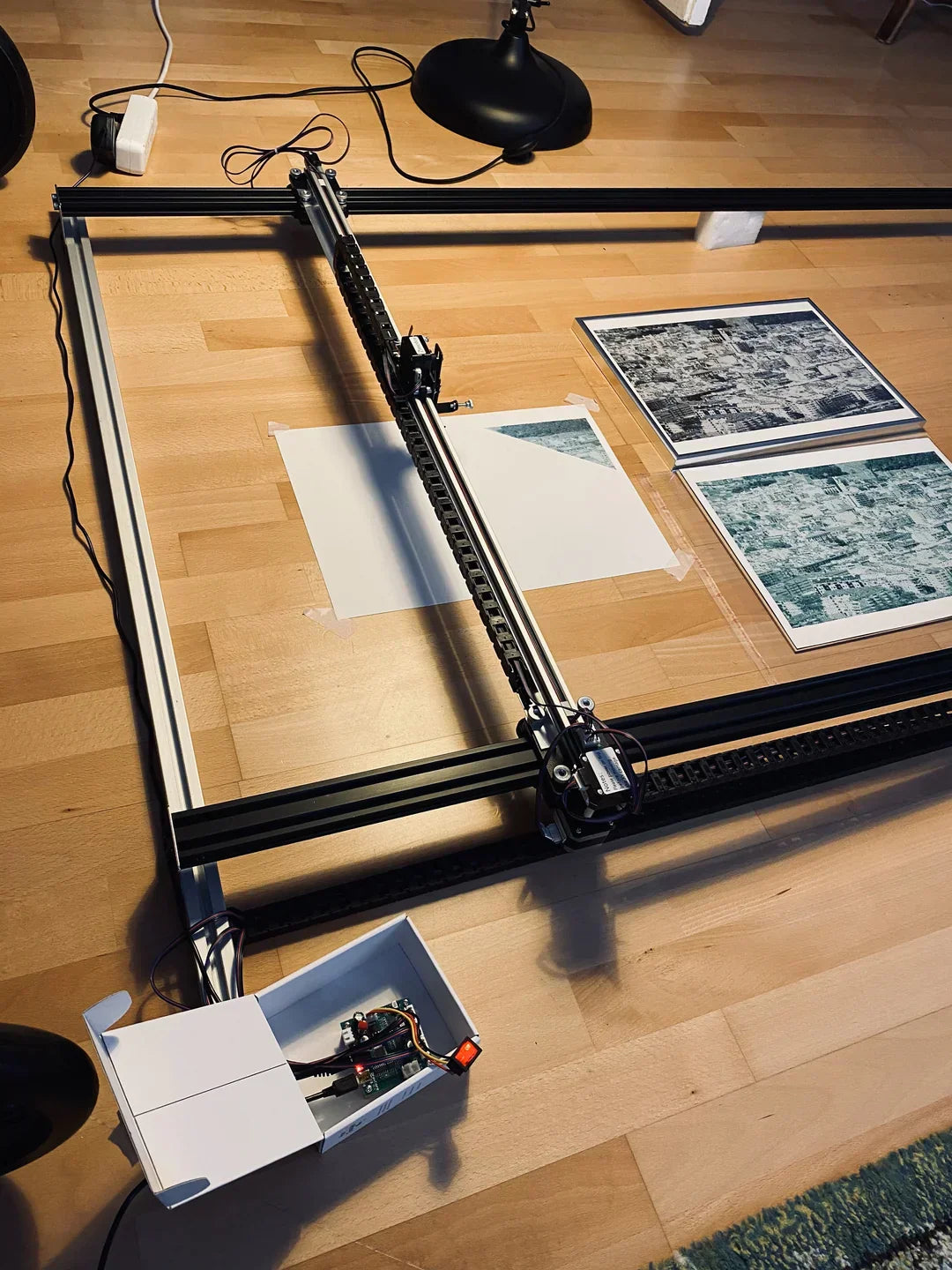

Scopri come estendere il tuo iDraw H-Version (A3/A2/A1/A0) a una versione più grande (ad esempio, 1,0 m x 1,8 m) per ampliare le possibilità creative. Tieni presente che modificare la macchina in questo modo invaliderà la garanzia del produttore.
Costo dei materiali: ~150 €
Materiali necessari:
I materiali seguenti servono per estendere la versione iDraw H a una dimensione di 1,5 x 1 m. Se desideri estenderla ulteriormente, regola le lunghezze di conseguenza. Tuttavia, un’estensione eccessiva potrebbe causare problemi di flessione delle guide.
| Materiale | Quantità | Lunghezza | Link di esempio |
|---|---|---|---|
| Profilo in alluminio V-Slot 2040 (fori filettati da 5 mm), asse Y | 2x | 1.5 m | N/D |
| Profilo in alluminio V-Slot 2020, asse X | 1x | 1 m | N/D |
| Profilo in alluminio 2020 o simile, telaio tra i due assi Y | 2x | 1.2 m | N/D |
| Cinghia dentata G2, larghezza 6 mm, passo 2 mm | 2x | 5 m | Link Amazon |
| Profilo angolare in alluminio (per la catena portacavi sull’asse X) | 1x | 1 m | Link Amazon |
| Catena portacavi 10x20 (asse Y) | 2x | 1 m | Link Amazon |
| Catena portacavi 10x15 (asse X) | 1x | 1 m | Link Amazon |
| Prolunghe per cavi NEMA 17 XH2.54 a 4 poli | 3x | 2 m | Link Amazon |
| Prolunghe per cavi NEMA 17 XH2.54 a 4 poli (per l’asse Z) | 1x | 3 m | N/D |
| Nastro biadesivo | solo un paio di pezzi | N/D | N/D |
Attrezzi necessari:
- Sega per metallo (se è necessario tagliare i profili)
- Punta da trapano M5
- Attrezzi forniti con l’iDraw (chiavi esagonali, ecc.)
Guida passo passo
1. Smontare l’asse X dell’iDraw H
- Scollegare tutti i cavi.
- Svitare l’asse X.
- Rimuovere l’asse X.
- Allentare la guida della cinghia sul lato opposto al motore.
- Allentare le piastre del carrello e sfilarle dal profilo.
- Sfilare il carrello dell’asse Z.
- Svitare lo sdoppiatore del motore Y.
2. Assemblare il nuovo asse X
- Prendere il nuovo profilo 2020 e avvitarci lo sdoppiatore del motore Y.
- Prendere i cavi da 2 m e collegarli a OUT2.
- Fissare il cavo al profilo con portacavi e nastro biadesivo sotto, per mantenerlo piatto.
- Inserire il carrello dell'asse X.
- Montare le piastre del carrello.
- Inserire la guida della cinghia, assicurandosi che la cinghia sia tesa.
- Installare la cinghia dentata e fissarla con fascette al carrello X.
3. Smontaggio dell'asse Y H
- Svitare i supporti della cinghia dentata come mostrato in questo video: https://youtube.com/shorts/U0pMd692T6c?si=SjdmkrlpmjGwgB2y
- Svitare le piastre alle estremità dei profili.
- Sfilare i motori Y.
4. Assemblaggio dell'asse Y più grande
- Prendere il profilo 2040 e inserire uno dei motori.
- Prendere la cinghia dentata e fissarla su un lato.
- Far passare la cinghia attraverso il motore e fissarla sull'altro lato.
- Assicurarsi che il carrello si muova fluidamente e non giri a vuoto come in questo video:
- Avvitare le piastre alle estremità degli assi (realizzare la filettatura M5 con un maschio o forare direttamente l'alluminio).
5. Assemblaggio dell'iDraw esteso
- Disporre gli assi Y parallelamente e collegare senza serrare le estremità con i profili rimanenti (regolare quanto necessario per adattare l'asse X).
- Posizionare con attenzione l'asse X preparato sui carrelli (spostare l'asse Y per adattarlo).
- Avvitare saldamente l'asse X.
- Per la messa in squadra, spostare l'asse X su un lato, quindi fissare gli assi Y su quel lato. Ripetere sull'altro lato.
6. Cablaggio dell'iDraw esteso
- Far passare il cavo dell'asse Z attraverso la catena portacavi più corta.
- Far passare i cavi dei motori X, Y e Z attraverso la catena portacavi più lunga.
- Ricollegare correttamente tutti i cavi.
- Prendere il profilo a L e installarlo trasversalmente sull'asse X.
- Installare la catena portacavi e fissarla al carrello (utilizzare viti e filo per il fissaggio).
Controlla altre immagini:
Note importanti:
- La modifica della macchina invaliderà la garanzia del produttore.
- Assicurarsi di eseguire una calibrazione corretta dopo le modifiche.
- Durante il montaggio, utilizzare sempre gli strumenti corretti e seguire i protocolli di sicurezza.
