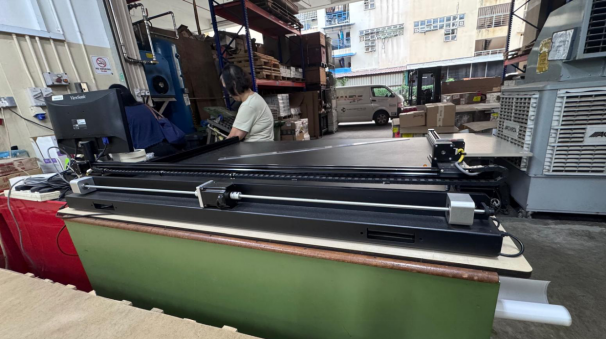

Questo caso di studio e tutorial sono stati realizzati da Oliver Company Pte Ltd, un rinomato fornitore di soluzioni per il taglio a fustella di Singapore con oltre cinquant’anni di esperienza nel settore. Fondata nel 1970, OliverCo è da tempo riconosciuta per la sua precisione, affidabilità e maestria artigianale al servizio di importanti tipografie, aziende di imballaggio e produttori in tutta la regione Asia-Pacifico. Integrando il Plotter da disegno UUNA TEK 3.0 nel proprio flusso di produzione, OliverCo ha aumentato la precisione dei progetti, semplificato la prototipazione e rafforzato il proprio impegno verso qualità ed efficienza di alto livello, ottenendo risultati più rapidi e uniformi per i propri clienti.
Il Plotter da disegno UUNA TEK 3.0 è un robot professionale per il disegno e la scrittura, progettato per artisti, designer e ingegneri che richiedono precisione, velocità e affidabilità. Questa guida dettagliata passo passo illustra tutto, dal disimballaggio alla prima stampa di produzione, garantendo prestazioni ottimali e stabilità a lungo termine.
1. Disimballare e verificare tutti i componenti
Aprire con cautela la confezione per evitare di danneggiare i componenti.
Confermare che siano inclusi tutti gli articoli:
- Plotter da disegno UUNA TEK 3.0
- Manuale d’uso
- Unità dati USB
- Magnete
- Adattatore di alimentazione
- Cavo di collegamento all’alimentazione
- Regolatore ausiliario
Verificare la presenza di eventuali danni causati dalla spedizione. Se qualcosa appare danneggiato, scattare delle foto come prova e contattare il servizio clienti.
2. Prepara l’area di lavoro
Posiziona il tuo plotter a penna UUNA TEK 3.0 su una superficie stabile e piana, lasciando spazio sufficiente intorno.
Assicurati che l’area di lavoro sia pulita, priva di polvere e lontana da vibrazioni o umidità.
Pianifica un percorso sicuro per i cavi verso la presa di corrente e il computer, per evitare grovigli o intralci.
3. Assembla l’hardware
Segui passo dopo passo il manuale dell’utente per collegare tutti i componenti: la configurazione è semplice.
Collega l’adattatore di alimentazione e il regolatore ausiliario come indicato.
Se qualche passaggio non è chiaro, consulta le guide video online o la documentazione fornita da UUNA TEK.
4. Collega il plotter al computer e al software
Collega il plotter a penna al computer tramite USB o connessione wireless, come indicato.
Avvia il software di progettazione che preferisci (ad esempio, Impact 2016) e verifica che il plotter sia riconosciuto.
Carica o apri il file vettoriale, l’opera grafica o il disegno da tracciare.
5. Configura le impostazioni di tracciamento
Verifica le unità di misura (mm o pollici) e assicurati che la scala sia impostata al 100%, a meno che non sia necessario ridimensionare.
Assegna i tipi di linea e le penne appropriati, ad esempio per i livelli di contorno e di annotazione.
Imposta il formato corretto della carta o del supporto e il punto d’origine corrispondente al layout del disegno.
6. Monta la penna ed esegui una prova a vuoto
Monta la penna secondo le istruzioni. Assicurati che sia fissata saldamente, dritta e perpendicolare al foglio.
Esegui una prova a vuoto (senza abbassare la penna), se supportata dal software. In questo modo verifichi che il percorso di spostamento e l’orientamento siano corretti prima del tracciamento effettivo.
7. Esegui un tracciamento di prova per la calibrazione
Invia un semplice file di prova (un quadrato, un cerchio e tacche di un righello da 10 cm).
Osserva il movimento: la penna dovrebbe muoversi uniformemente mantenendo una pressione costante.
Misura le linee tracciate per confermare la precisione. Annota eventuali deviazioni nel registro QC.
Se necessario, regola la pressione o l’altezza della penna con piccoli incrementi, seguendo il manuale.
8. Avvia il tracciamento del tuo progetto
Carica il file di progettazione finale per il tracciamento.
Ricontrolla tutte le impostazioni: formato del supporto, configurazione della penna e allineamento dell’origine.
Avvia il lavoro e controlla il primo minuto per assicurarti che l’alimentazione del supporto sia fluida e che la penna sia correttamente allineata.
9. Manutenzione dopo l’utilizzo
Copri o riponi correttamente la penna per evitare che l’inchiostro si secchi.
Pulisci la superficie di tracciamento per rimuovere polvere o detriti.
Spegni il plotter se non verrà utilizzato per un periodo di tempo prolungato.
10. Mantieni aggiornati software e firmware
Aggiorna regolarmente il software e il firmware di UUNA TEK quando ricevi una notifica. Il team post-vendita del marchio rilascia proattivamente aggiornamenti per migliorare la compatibilità e le prestazioni.
Punti di forza delle prestazioni — Come si presentano i buoni risultati
Capacità ad alta velocità: velocità di spostamento XY fino a 15 pollici/s (38 cm/s).
Risoluzione nativa: 2032 passi/pollice (80 passi/mm) per movimenti ultraprecisi.
Riproducibilità: in genere migliore di 0,005 pollici (0,1 mm) a basse velocità.
Consiglio dell’esperto: per opere dettagliate o complesse, riduci la velocità di tracciamento per ottenere la massima riproducibilità e linee più pulite.
Guida rapida alla risoluzione dei problemi
Dispositivo non rilevato: ricollega i cavi, riavvia il plotter e il computer e verifica che nel software siano selezionati il driver e la porta corretti. (Impact 2016 in genere si connette senza problemi.)
Le linee appaiono con una scala errata: verifica la coerenza delle unità e della scala tra l’esportazione CAD/CAM e le impostazioni del plotter.
Linee tremolanti o incoerenti: reinserisci la penna, controlla le condizioni della punta e riduci la velocità per i lavori con dettagli fini.
Conclusione
Configurare il tuo UUNA TEK 3.0 Pen Plotter è semplice con la giusta preparazione e calibrazione. Che tu stia realizzando disegni tecnici, arte generativa o calligrafia, questo plotter ad alta precisione garantisce risultati uniformi, costanti e di qualità professionale ogni volta.
Rimani aggiornato sulle ultime versioni del software e sui consigli per la manutenzione di UUNA TEK, per mantenere la tua macchina sempre al massimo delle prestazioni.
