Un flusso di lavoro per il plotter a penna per dati basati su GIS (caso di studio) utilizzando il plotter a penna A1 UUNA TEK 3.0

Panoramica

Il dipartimento di ricerca sulla salute della popolazione della nostra università utilizza i dati GIS per supportare la ricerca, la reportistica e la comunicazione visiva. La produzione di output GIS in grande formato è stata storicamente limitata dal costo totale di proprietà delle stampanti di grande formato, in particolare dai costi di manutenzione continuativi e dalla spesa ricorrente e dai limiti del ciclo di vita dei materiali di consumo (ad esempio, cartucce che possono seccarsi o scadere quando l'utilizzo è intermittente).

Questo caso di studio documenta un flusso di lavoro alternativo: la conversione dei livelli GIS in tracciati vettoriali e la produzione di output fisici mediante un plotter a penna. Il flusso di lavoro supporta stampe standard pronte per i report (A4) nonché prodotti cartografici in scala fino ad A1, senza dipendere da hardware specializzato per la stampa di grande formato.

Contesto e vincoli della ricerca

La visualizzazione GIS in grande formato può essere difficile da rendere operativa in un ambiente accademico in cui:

• I costi di acquisto e manutenzione delle stampanti sono elevati e difficili da giustificare per un utilizzo periodico o basato su progetti.
• I materiali di consumo possono deteriorarsi (essiccazione/scadenza), creando sprechi e imprevedibilità, soprattutto quando la stampa di grande formato non è continua.
• Ogni iterazione aggiunge costi, scoraggiando la progettazione visiva esplorativa e il perfezionamento rapido.

Per affrontare questi vincoli, abbiamo valutato il disegno con plotter a penna come approccio più adatto a cicli di ricerca intermittenti: le penne sono economiche, facili da sostituire e ampiamente disponibili, e il dispositivo può produrre tracciati vettoriali di alta qualità su un'ampia gamma di formati di foglio.

Perché un plotter a penna è un'alternativa pratica

Un plotter a penna modifica in diversi modi vantaggiosi i costi e il flusso di lavoro:

• Minore rischio legato ai materiali di consumo e rifornimento più semplice: Le penne sono facili da sostituire e non presentano lo stesso problema delle “cartucce secche” tipico dei sistemi a inchiostro utilizzati in modo intermittente.
• Maggiore flessibilità visiva: È possibile utilizzare un'ampia gamma di  spessori delle penne, colori e tipi di inchiostro per regolare la leggibilità per livello (strade, parchi, punti, confini).
• Opzioni di contrasto e accessibilità: diversi colori della carta possono essere abbinati a penne/marcatori per migliorare il contrasto (ad esempio, carta dai toni chiari con tratti scuri o supporti più scuri con penne gel/a vernice), favorendo una distinzione più chiara dei livelli tematici.
• Formati di output scalabili: lo stesso flusso di lavoro vettoriale può essere utilizzato per inserti A4 nelle relazioni e scalato ad A1 per poster, esposizioni o sessioni di revisione più ampie.

Considerazioni su apparecchiatura e configurazione

• Plotter: UUNA TEK 3.0 A1 Pen Plotter
• Formati di output supportati: qualsiasi formato personalizzato fino ad A1
• Principale caso d'uso: tracciamento vettoriale stratificato derivato da dati GIS (tracciati lineari ed elementi puntuali)

Osservazioni sulla spedizione e sulla gestione

UUNA TEK 3.0 A1 è pesante e costruito solidamente. L'unità ha subito danni durante il trasporto; dopo aver contattato UUNA TEK fornendo i dettagli del problema, i pezzi di ricambio sono stati inviati tempestivamente. Dal punto di vista operativo, l'assistenza reattiva ha ridotto i tempi di inattività e contribuito a mantenere l'implementazione realizzabile entro i tempi della ricerca.

Qualità costruttiva (considerazioni per l'installazione)

Le guide, i motori e le cinghie sono robusti. Posso spostare e posizionare l'unità autonomamente, ma alcuni utenti potrebbero desiderare assistenza a causa del peso e delle dimensioni.

Ambiente software e flusso di lavoro

• Fonte dei dati: City of Orlando GIS Open Data Hub (GeoJSON)
• Software GIS: QGIS (configurazione dei livelli ed esportazione SVG)
• Modifica/allineamento vettoriale: Inkscape (pulizia, raggruppamento, registrazione/allineamento)(Adobe Illustrators è utilizzato anche per la creazione e la pulizia dei vettori)
• Controllo del plotter: software e tutorial UUNA TEK (registrazione, attivazione, configurazione), Inkscape (con estensione UUNA)

I video tutorial di UUNA TEK sono stati utili per la configurazione iniziale e per orientarsi nel flusso di lavoro. Come utente macOS, mi sono inoltre affidato all'assistenza di UUNA TEK per risolvere dubbi sulla compatibilità del software e sulla configurazione. Il software UUNA TEK e le estensioni di Inkscape sono disponibili per le piattaforme Mac OS e Windows PC.

Metodologia di preparazione dei dati e tracciamento

Questo flusso di lavoro è stato progettato per essere ripetibile su diversi formati di carta, trattando ogni tema GIS come un livello vettoriale distinto che può essere tracciato indipendentemente e poi combinato mediante registrazione.

1) Acquisisci i dati GIS

Ho scaricato i dataset GeoJSON dall' Hub Open Data della città di Orlando. Per questo test iniziale, ho utilizzato:

• Strade
• Parchi
• Posizioni dei cartelloni pubblicitari

(Il nostro obiettivo di ricerca più ampio è visualizzare l'impatto dello sviluppo sugli spazi verdi. Questo lavoro sarà documentato in un prossimo articolo.)

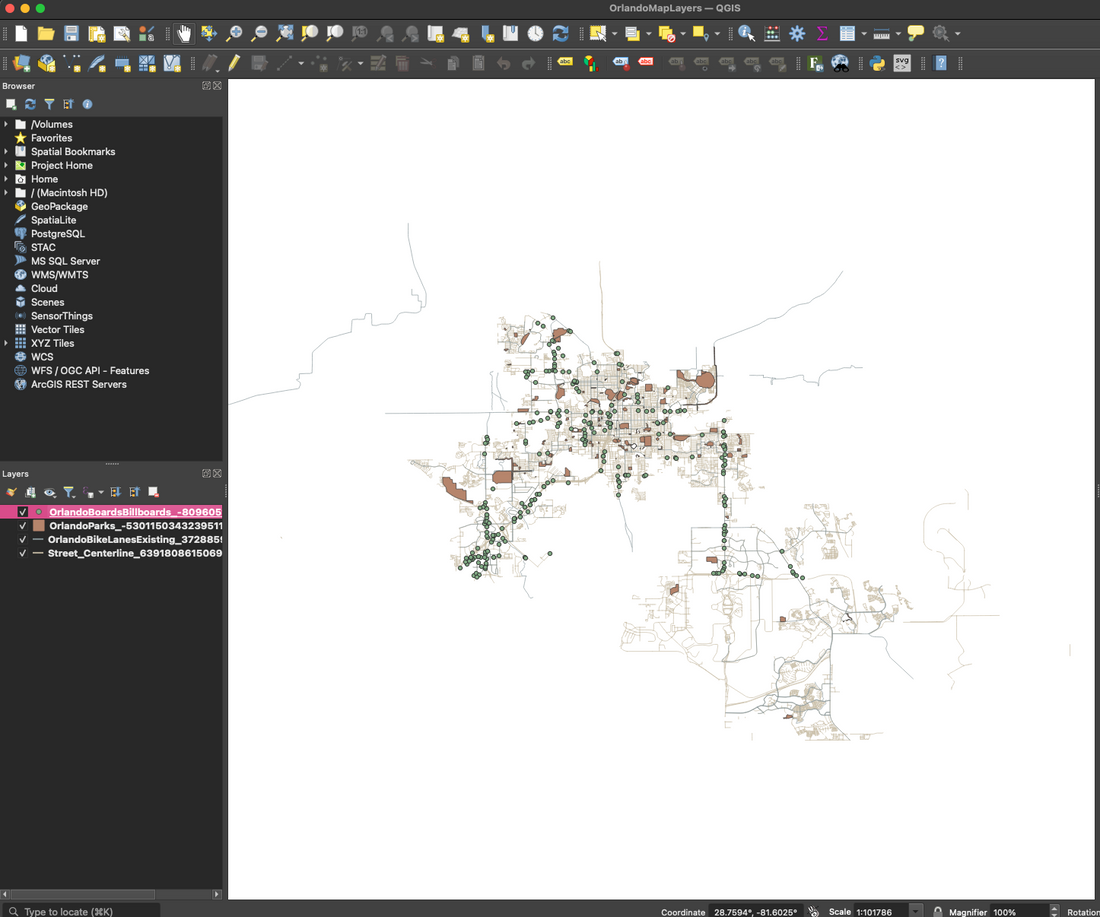

2) Organizza i livelli in QGIS

1. Crea un nuovo progetto QGIS.
2. Carica ogni dataset GeoJSON in QGIS.
3. Assegna ogni dataset al proprio livello e definisci lo stile e la disposizione secondo necessità per l'output previsto.

3) Esporta ogni livello in formato SVG (un livello per file)

Per supportare il tracciamento con più penne e ridurre la complessità delle operazioni successive:

1. Crea un nuovo layout di stampa in QGIS e inserisci l'oggetto mappa.
2. Nascondi tutti i livelli tranne uno.
3. Esporta il livello visibile come SVG.
4. Ripeti la procedura per ogni livello rimanente.

In questo modo si ottengono file vettoriali separati che possono essere tracciati in sequenza (spesso una penna per livello) e ridimensionati in modo coerente per qualsiasi formato personalizzato fino ad A1.

4) Prepara l'allineamento e la registrazione in Inkscape

1. Importa ogni SVG in Inkscape.
2. Pulisci e raggruppa gli oggetti di ciascun livello.
3. Raggruppa tutti i livelli sotto un unico gruppo principale per mantenere trasformazioni coerenti.
4. Allinea e ridimensiona l'output raggruppato utilizzando un modello SVG con griglia in formato A1 preparato in precedenza come riferimento per il posizionamento.

Questo modello a griglia funge da sistema di registrazione coerente: la carta viene posizionata su un'area di coordinate nota e l'illustrazione viene ridimensionata e posizionata di conseguenza, per qualsiasi formato fino ad A1.

5) Traccia a livelli (flusso di lavoro con più penne)

1. Traccia il primo livello con la prima penna.
2. Cambia le penne e traccia i livelli successivi in sequenza (variando spessore e colore in base al tema).
3. Quando il contrasto è fondamentale, combina la scelta della penna con il colore della carta per migliorare la leggibilità e la separazione dei livelli.

Risultati preliminari (output iniziale in formato A4)

I primi test sono stati completati utilizzando un output da 14x17 pollici, per supportare iterazioni rapide e garantire che le grafiche finali si integrassero correttamente nei report e nei materiali distribuiti. Il flusso di lavoro a livelli (esportazioni da QGIS per ogni livello, allineate in Inkscape e tracciate in sequenza) si è dimostrato pratico e ripetibile.

Osservazioni e limiti

• Punti di forza per la visualizzazione della ricerca
  • Linee nitide e di alta qualità, con una forte distinzione tematica ottenuta tramite scelte di spessore e colore delle penne
  • Minore complessità operativa per un uso intermittente rispetto alla gestione di stampanti di grande formato e dei relativi materiali di consumo
  • Funziona sia per gli inserti nei report (A4) sia per i formati di presentazione più grandi (fino all’A1)
• Limiti del flusso di lavoro
  • Spostare i dati GIS tra QGIS e Inkscape comporta una curva di apprendimento e occasionali problemi di formato e compatibilità.
  • Le aree riempite (ad esempio, parchi e spazi verdi) richiedono ulteriori decisioni su come rappresentare gli elementi areali (tratteggio, densità, riempimenti con marcatori), mantenendo al contempo la fedeltà ai dati.
• Note operative
  • Il supporto del fornitore è stato rapido ed efficace, un aspetto rilevante per l’adozione in ambito universitario, dove il tempo necessario per la messa in funzione è importante.

Fase successiva: passaggio all’output A1

La fase successiva consiste nell’applicare la stessa metodologia a formati più grandi, fino all’A1 e nel perfezionare le strategie di riempimento (ad esempio, densità del tratteggio, approcci basati su marcatori e leggibilità su larga scala). Un articolo successivo documenterà:

• gestione e allineamento della carta nei formati più grandi,
• considerazioni sui tempi di stampa in formato A1,
• tecniche di riempimento che rimangano leggibili e coerenti con i dati GIS sottostanti.

Punti chiave

Per i team di ricerca che necessitano di elementi visivi GIS su vari formati di carta, un plotter a penna può essere una valida alternativa alle stampanti di grande formato, soprattutto quando i principali vincoli sono costi, manutenzione e rischio legato ai materiali di consumo. Le penne offrono un controllo flessibile su spessore, colore e stile delle linee, mentre abbinare la scelta dell’inchiostro al colore della carta amplia le possibilità di contrasto e leggibilità. Sebbene il passaggio dagli strumenti GIS a quelli vettoriali comporti una curva di apprendimento (e i riempimenti delle aree richiedano tecniche aggiuntive), questo approccio consente una visualizzazione della ricerca iterativa, ripetibile e scalabile, senza i costi aggiuntivi dell’infrastruttura di stampa di grande formato.

Questo caso di studio è stato presentato da Nicholas Alpin il 7 gennaio 2026; l’articolo originale è disponibile qui.
